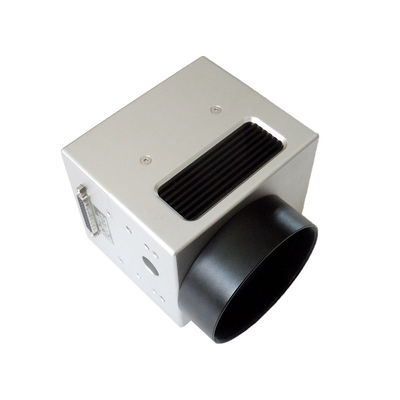

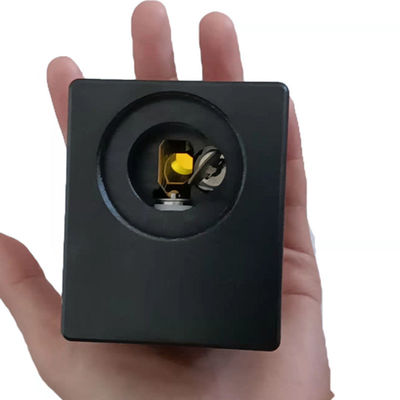

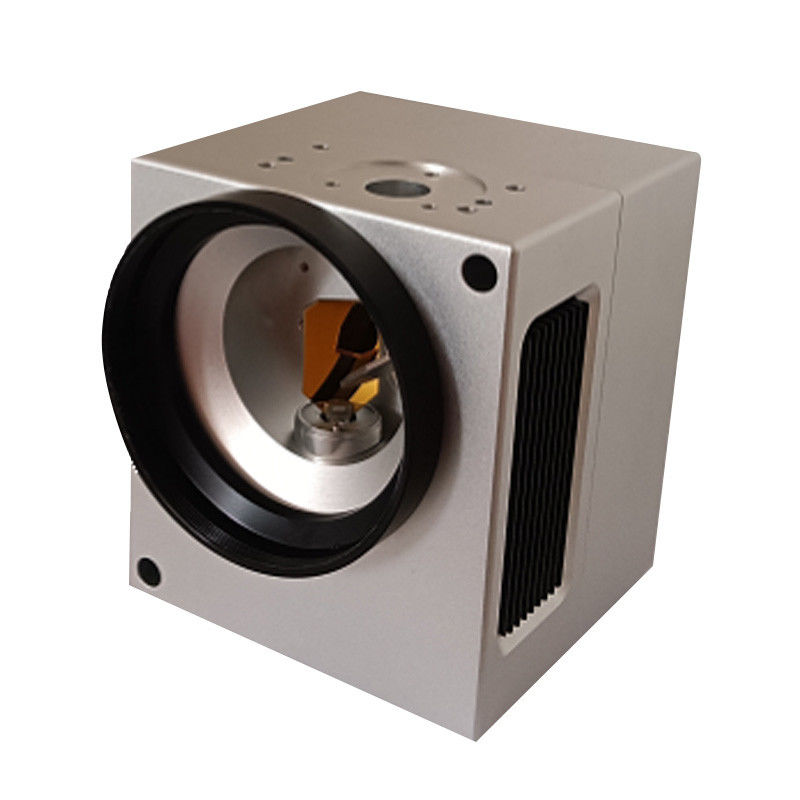

| 하이 라이트: | 레이저 마크 헤드,고속 레이저 표시머리,레이저 스캐너 |
||
|---|---|---|---|
부품 번호 설명: LSST-xxxx-yy-zzz-AAAA
LSST:LSST 시리즈 레이저 스캐너.
xxxx: 10.6um, 1064nm, 532nm, 355nm 등과 같은 레이저 파장
yy: 최대 입력 레이저 빔 직경.
AAAA: 갈보 모델 번호
| 부품 번호 | 최대 입력 빔 직경mm | DC 전원 ±V | 제어 | 치수 LxWxH mm | 무게 kg | 갈보 |
| LSST-xxxx-5-8166 | 5 | 15 | XY-100 | 70x55x50 | 0.6 | 8166 |
| LSST-xxxx-10-8161 | 10 | 15 | XY-100 | 116x96x96 | 1.6 | 8161 |
| LSST- xxxx -12-8063 | 12 | 15 | XY-100 | 120x106x100 | 2.3 | 8063 |
| LSST- xxxx -20-8061 | 20 | 24 | XY-100 | 180x146x148 | 3.2 | 8061 |
| LSST- xxxx -25-3808 | 25 | 24 | XY-100 | 210x161x172 | 5.1 | 3808 |
| LSST- xxxx -32-3808 | 32 | 24 | XY-100 | 210x161x172 | 5.2 | 3808 |
| 부품 번호 | LSST-xxxx-5-8166 | LSST-xxxx-10-8161 |
| 광학 조리개 지원, 2축 | Ø5mm | Ø10mm |
| 포지셔닝 속도 | 10m/초 | 10m/초 |
| 좋은 품질 (높이 1mm) | 1000cps | 600cps |
| 고품질(높이 1mm) | 600cps | 450cps |
| 응답 시간 | 5mm 빔에서 0.3ms | 10mm 빔에서 0.45ms |
| 최대 기계적 회전 각도 | ±20° | ±20° |
| 선형성 | ±20° 이상 99.9% | 99.9%, ±20° 이상 |
| 작동 온도 | 0-40oC | 0-40oC |
| DC 전원 입력 | ±15V, 60W | ±15V, 60W |
| 무게 | 0.6kg | 1.6kg |
| 치수 | 70x55x50mm | 116x96x96mm |
| 부품 번호 | LSST-xxxx-12-8063 | LSST-xxxx-20-8061 | LSST-xxxx-25-3808 | |
| 광학 조리개 지원, 2축 | Ø12mm | Ø20mm | Ø25mm | |
| 포지셔닝 속도 | 10m/초 | 10m/초 | 10m/초 | |
| 좋은 품질 (높이 1mm) | 800cps | 600cps | 500cps | |
| 고품질(높이 1mm) | 450cps | 350cps | 450cps | |
| 응답 시간 | 12mm 빔에서 0.6ms | 20mm 빔에서 0.7ms | 25mm 빔에서 1ms | |
| 최대 기계적 회전 각도 | ±20° | ±20° | ±20° | |
| 선형성 | 99.9%, ±20° 이상 | ±20° 이상 99.9% | ±20° 이상 99.9% | |
| 작동 온도 | 0-40oC | 0-40oC | 0-40oC | |
| DC 전원 입력 | ±15V, 60W | ±24V, 200W | ±24V, 200W | |
| 무게 | 2.3kg | 3.2kg | 5.1kg | |
| 치수 | 120x106x100mm | 180x146x148mm | 210x161x172mm | |
| 부품 번호 | LSST-xxxx-30-3808 | LSST-xxxx-32-3808 |
| 광학 조리개 지원, 2축 | Ø30mm | Ø32mm |
| 포지셔닝 속도 | 7m/초 | 7m/초 |
| 좋은 품질 (높이 1mm) | 400cps | 400cps |
| 고품질(높이 1mm) | 350cps | 350cps |
| 응답 시간 | 30mm 빔에서 1ms | 32mm 빔에서 1ms |
| 최대 기계적 회전 각도 | ±20° | ±20° |
| 선형성 | ±20° 이상 99.9% | ±20° 이상 99.9% |
| 작동 온도 | 0-40oC | 0-40oC |
| DC 전원 입력 | ±24V, 200W | ±24V, 200W |
| 무게 | 5.2kg | 5.2g |
| 치수 | 210x161x172mm | 210x161x172mm |
주목:
포지셔닝 및 마킹 속도는 f-세타 렌즈 f=160mm 및 1mm 높이의 단일 스트로크 문자에 대한 것입니다.
기본 제어는 디지털 XY-100이며 요청 시 아날로그 제어가 가능합니다.
DC 전원 공급 장치는 필요한 마킹 헤드와 일치하도록 제공됩니다.
f-세타 및 빔 익스팬더는 요청 시 제공됩니다.
