하이 라이트: | 휴대용 레이저 기기,소형 레이저 기기,소형 소형 레이저 거리 측정기 |
---|

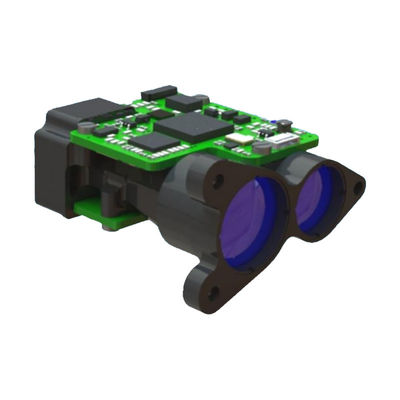

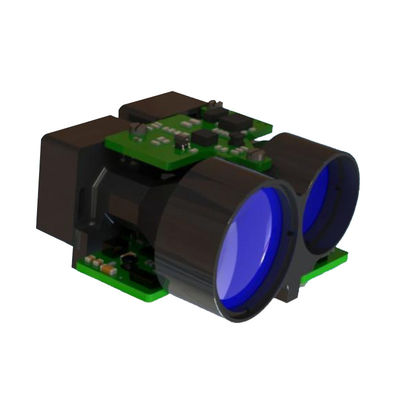

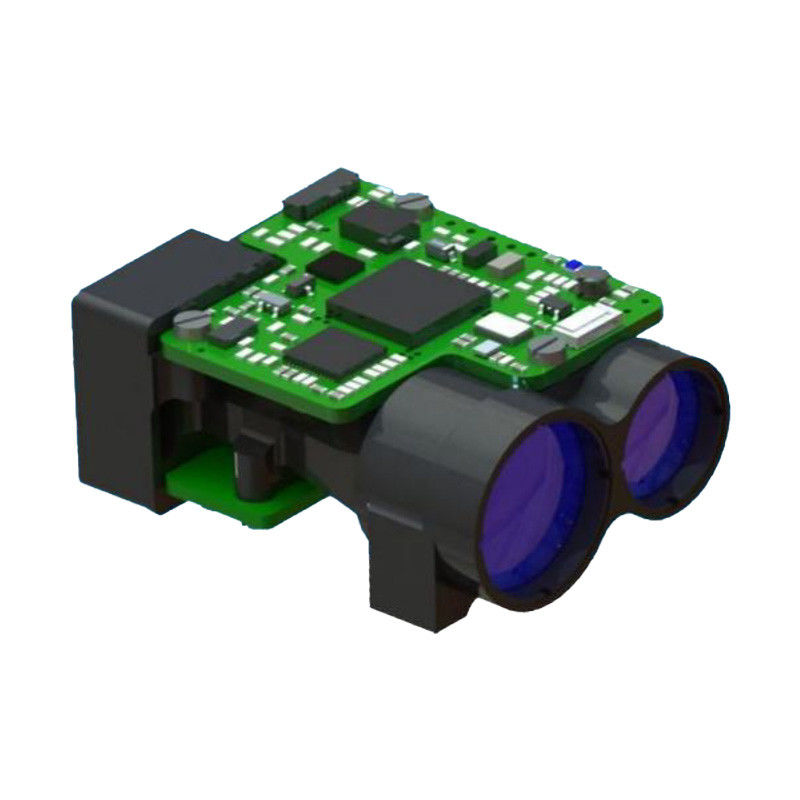

STDY-DA와 STDY-YA 시리즈 레이저 레인지파인더는 디자인에서 소형이고 통합되도록 쉽습니다. 일하는 조명 공급원은 905nm과 1550nm 반도체 레이저 디이오우드입니다. 특징은 긴 서비스 라이프와 저 전력 소모입니다. 그리고 그것은 항공, 배, 차량, 경찰, 철도, 전력, 통신, 지질학, 건설, 소방, 삼림, 야외 응용과 다른 애플리케이션을 만나기 위해, 넓게 공수되는 포드, 차량 턴테이블, 포켓용 감시 기구, 고도계, 망원경, 사격 조준기, 사격 조준기 사업과 다른 광전자 장비에서 사용됩니다.
모델 | STDY-DA1000 | STDY-DA1500 |
사고 방식 | 905nm | |
범위 | 20m~1000m | 20m~1500m |
정확도를 정렬시키기 | ≤±2m | |
거리측정 주파수 | 1Hz | |
정확한 비율 | ≥98% | |
수락 개구 | 17 밀리미터 | |
연결기 | TTL | |
공급 전압 | 5V±0.5V | |
소비 전력 | ≤2W | |
차원 | 45mmx44mmx21mm | |
중량 | ≤35g | |
작동 온도 | -40C~+55C |
모델 | STDY-DA2000 | STDY-DA2500 |
사고 방식 | 905nm | |
범위 | 20m~2000m | 30m~2500m |
정확도를 정렬시키기 | ≤±2m | |
거리측정 주파수 | 1Hz | |
정확한 비율 | ≥98% | |
수락 개구 | 17 밀리미터 | |
연결기 | TTL | |
공급 전압 | 5V±0.5V | |
소비 전력 | ≤2W | |
차원 | 50.5mmx37mmx22mm | |
중량 | ≤45g | |
작동 온도 | -40C~+55C |
모델 | STDY-DA3000 | STDY-DA3500 |
사고 방식 | 905nm | |
범위 | 20m~3000m | 30m~3500m |
정확도를 정렬시키기 | ≤±2m | |
거리측정 주파수 | 1Hz | |
정확한 비율 | ≥98% | |
수락 개구 | 24 밀리미터 | |
연결기 | TTL | |
공급 전압 | 5V±0.5V | |
소비 전력 | ≤2W | |
차원 | 50mmx49.5mmx29mm | |
중량 | ≤65g | |
작동 온도 | -40C~+55C |
모델 | STDY-YA2000 | STDY-YA2500 |
사고 방식 | 1550nm | |
범위 | 30m~2000m | 30m~2500m |
정확도를 정렬시키기 | ≤±2m | |
거리측정 주파수 | 1Hz | |
정확한 비율 | ≥98% | |
수락 개구 | 17 밀리미터 | |
연결기 | TTL | |
공급 전압 | 5V±0.5V | |
소비 전력 | ≤3W | |
차원 | 51mmx37mmx22mm | |
중량 | ≤45g | |
작동 온도 | -40C~+55C |
모델 | STDY-YA2000A | STDY-YA2500A |
사고 방식 | 1550nm | |
범위 | 30m~2000m | 30m~2500m |
정확도를 정렬시키기 | ≤±2m | |
거리측정 주파수 | 1Hz | |
정확한 비율 | ≥98% | |
수락 개구 | 17 밀리미터 | |
연결기 | TTL | |
공급 전압 | 5V±0.5V | |
소비 전력 | ≤3W | |
차원 | 50.5mmx45.5mmx29mm | |
중량 | ≤45g | |
작동 온도 | -40C~+55C |
모델 | STDY-YA3000 | STDY-YA3000A |
사고 방식 | 1550nm | |
범위 | 30m-3000m | |
정확도를 정렬시키기 | ≤±2m | |
거리측정 주파수 | 1Hz | |
정확한 비율 | ≥98% | |
수락 개구 | 24 밀리미터 | |
연결기 | TTL | |
공급 전압 | 5V±0.5V | |
소비 전력 | ≤3W | |
차원 | 51mmx50mmx29mm | 51mmx55mmx40mm |
중량 | ≤65g | |
작동 온도 | -40C~+55C |
소중 규모의 레이저 거리측정기의 STDY-DYC 일련은 설치하고 작동하도록 소형이고 쉽습니다. 일하는 조명 공급원은 사람의 눈 안전한 밴드 고체 상태 레이저입니다. 특징은 긴 서비스 라이프와 저 전력 소모입니다. 그것은 다른 필요에 따라 깊은 특화를 제공할 수 있습니다. 그리고 그것은 항공, 배, 차량, 경찰, 철도, 전력, 통신, 지질학, 건설, 소방, 삼림, 야외 응용과 다른 애플리케이션을 만나기 위해, 넓게 공수되는 포드, 차량 턴테이블, 포켓용 감시 기구, 고도계, 망원경, 사격 조준기, 사격 조준기 사업과 다른 광전자 장비에서 사용됩니다.
모델 | STDY-DYC3000 | STDY-DYC4000 | STDY-DYC5000 |
사고 방식 | 1535nm | 1535nm | 1535nm |
범위 | 15m~3000m | 50m~4000m | 50m~5000m |
정확도를 정렬시키기 | ≤±2m | ≤±2m | ≤±2m |
거리측정 주파수 | ≥1Hz | ≥1Hz | ≥1Hz |
정확한 비율 | ≥98% | ≥98% | ≥98% |
발산 각 | ≤0.65mrad | ≤0.6mrad | ≤0.7mrad |
수락 개구 | 18 밀리미터 | 21 밀리미터 | 25 밀리미터 |
연결기 | TTL | RS422 | RS422 |
공급 전압 | 12V±2V | 12V±2V | 12V±2V |
소비 전력 | ≤2W | ≤3W | ≤3W |
차원 | 50mmx36mmx24mm | 57mmx50mmx30mm | 61mmx43mmx32mm |
중량 | ≤56g | ≤75g | ≤85g |
작동 온도 | -40C~+55C | -40C~+55C | -40C~+55C |
모델 | STDY-DYC6000 | STDY-DYC7000 | STDY-DYC8000 | STDY-DYC9000 |
사고 방식 | 1535nm | 1535nm | 1535nm | 1535nm |
범위 | 20m~6000m | 20m~7000m | 80m~8000m | 80m~9000m |
정확도를 정렬시키기 | ≤±2m | ≤±2m | ≤±2m | ≤±2m |
거리측정 주파수 | ≥1Hz | ≥1Hz | ≥1Hz | ≥1Hz |
정확한 비율 | ≥98% | ≥98% | ≥98% | ≥98% |
발산 각 | ≤0.3mrad | ≤0.3mrad | ≤0.5mrad | ≤0.5mrad |
수락 개구 | 34 밀리미터 | 34 밀리미터 | 42 밀리미터 | 42 밀리미터 |
연결기 | RS422 | RS422 | RS422 | RS422 |
공급 전압 | 7.5V±1.5V | 7.5V±1.5V | 12V±2V | 12V±2V |
소비 전력 | ≤2W | ≤2W | ≤3W | ≤3W |
차원 | 80x59x45mm | 80x59x45mm | 86x66x45mm | 86x66x45mm |
중량 | ≤120g | ≤120g | ≤145g | ≤145g |
작동 온도 | -40C~+55C | -40C~+55C | -40C~+55C | -40C~+55C |
모델 | STDY-DYC6000A | STDY-DYC7000A |
사고 방식 | 1535nm | |
범위 | 20m~6000m | 20m~7000m |
정확도를 정렬시키기 | ≤±2m | |
거리측정 주파수 | 1Hz | |
정확한 비율 | ≥98% | |
발산 각 | ≤0.3mrad | |
수락 개구 | 34 밀리미터 | |
연결기 | TTL | |
공급 전압 | 7.5V±1.5V | |
소비 전력 | ≤2W | |
차원 | 81mmx57.5mmx41.5mm | |
중량 | ≤125g | |
작동 온도 | -40C~+55C |
모델 | STDY-DYC6000B |
사고 방식 | 1535nm |
범위 | 50m~6000m |
정확도를 정렬시키기 | ≤±2m |
거리측정 주파수 | 1Hz |
정확한 비율 | ≥98% |
발산 각 | ≤0.7mrad |
수락 개구 | 34 밀리미터 |
연결기 | RS422 |
공급 전압 | 28V±6V |
소비 전력 | ≤3W |
차원 | 87mmx52mmx41mm |
중량 | ≤195g |
작동 온도 | -40C~+55C |
모델 | STDY-DYC100X | STDY-DYC100XA |
사고 방식 | 1535nm | |
범위 | 50m~10000m | 80m~10000m |
정확도를 정렬시키기 | ≤±2m | |
거리측정 주파수 | 1Hz | |
정확한 비율 | ≥98% | |
발산 각 | ≤0.5mrad | |
수락 개구 | 48 밀리미터 | |
연결기 | RS422 | |
공급 전압 | 28V±6V | |
소비 전력 | ≤4W | |
차원 | 107mmx84mmx56mm | |
중량 | ≤230g | ≤290g |
작동 온도 | -40C~+55C |
중간 범위 파인더의 STDY-DYC 시리즈는 설치하고 작동하도록 소형이고 쉽습니다. 일하는 조명 공급원은 사람의 눈 안전한 밴드 고체 상태 레이저입니다. 그것의 특징은 긴 서비스 라이프와 저 전력 소모입니다. 그것은 다른 필요에 따라 깊은 특화를 제공할 수 있습니다. 그리고 그것은 항공, 배, 차량, 경찰, 철도, 전력, 통신, 지질학, 건설, 소방, 삼림, 야외 응용과 다른 애플리케이션을 만나기 위해, 넓게 공수되는 포드, 차량 턴테이블, 포켓용 감시 기구, 고도계, 망원경, 사격 조준기, 사격 조준기 사업과 다른 광전자 장비에서 사용됩니다.
모델 | STDY-DYC250X | STDY-DYC300X |
사고 방식 | 1535nm | |
범위 | 300m~25000m | 300m~30000m |
정확도를 정렬시키기 | ≤±5m | |
거리측정 주파수 | 1Hz | |
정확한 비율 | ≥98% | |
발산 각 | ≤0.4mrad | |
수락 개구 | 48 밀리미터 | 65 밀리미터 |
연결기 | RS422 | |
공급 전압 | 28V±6V | |
소비 전력 | ≤10W | |
차원 | 245mmx113mmx85mm | 133mmx122mmx76mm |
중량 | ≤2100g | ≤1000g |
작동 온도 | -40C~+55C |
작은 레이저 광도계의 STDY-DYB 일련은 반도체에 의해 펌핑되며, 그것이 측정된 목표의 거리 정보를 획득하기 위해 레이저 펄스를 전하고 레이저 에코를 받을 수 있습니다. 그것은 레이저 유도 무기에게 반-활성 유도 레이저 스폿을 제공하기 위해 특정한 정확한 코딩 또는 외부 동시에 일어나는 방법에서 레이저 펄스를 분사합니다. 제품은 지상정찰 장비, 차량 작은 탑, 배 작은 탑, 헬리콥터와 UAV 광전자 로드에 적합합니다.
모델 | STDY-DYB025 | STDY-DYB040 | STDY-DYB060 | STDY-DYB100 |
사고 방식 | 1064nm | 1064nm | 1064nm | 1064nm |
평균 에너지 | ≥25mJ | ≥40mJ | ≥60mJ | ≥100mJ |
에너지 불안정성 | ≤10% | ≤10% | ≤10% | ≤10% |
발산 각 | ≤0.5mrad | ≤0.4mrad | ≤0.4mrad | ≤0.25mrad |
광학적 축 안정성 | ≤0.05mrad | ≤0.05mrad | ≤0.05mrad | ≤0.05mrad |
범위 | 100m~5000m | 300m~5000m | 300m~8000m | 300m~20000m |
방사 거리 | ≥2000m | ≥4000m | ≥5000m | ≥13000m |
노광 횟수 | 20Hz | 20Hz | 20Hz | 20Hz |
정확한 주파수 코드 | 45ms~56ms | 45ms~56ms | 45ms~56ms | 45ms~56ms |
암호화 정확도 | ±2.5us | ±2.5us | ±2.5us | ±2.5us |
펄스폭 | 15ns±5ns | 15ns±5ns | 15ns±5ns | 15ns±5ns |
공급 전압 | 28V±6V | 28V±6V | 28V±6V | 28V |
중량 | ≤450g | ≤1000g | ≤1500g | ≤2800g |
차원 | 91x6851.5mm | 112x62x57mm | 180x100x78mm | 239x116x81mm |
작동 온도 | -40C~+55C | -40C~+55C | -40C~+55C | -40C~+55C |
연결기 | RS422 | RS422 | RS422 | RS422 |
