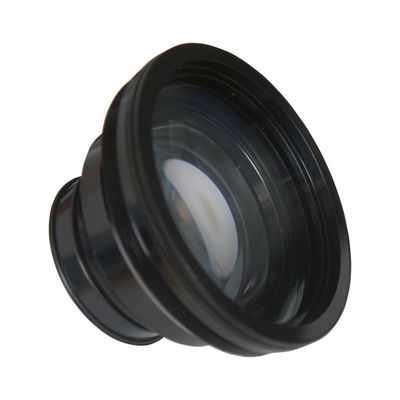

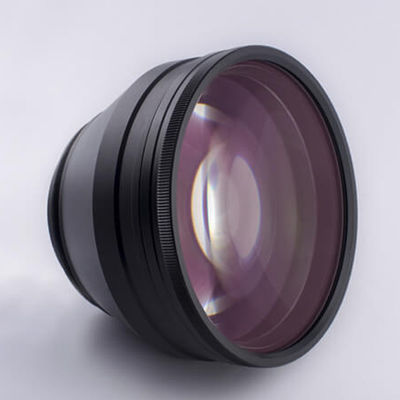

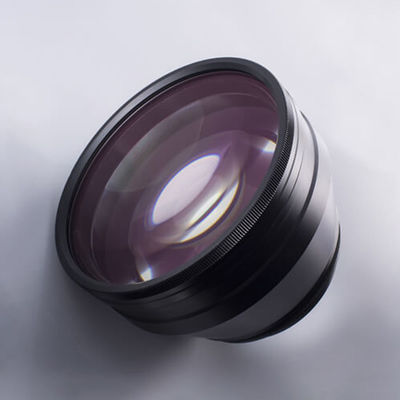

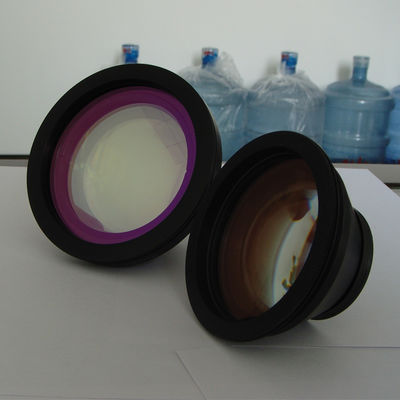

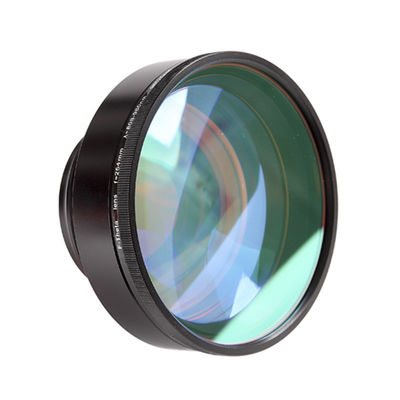

| 하이 라이트: | F-테타 렌즈,532nm F-테타 렌즈,스캔 렌즈 |
||
|---|---|---|---|
STY 시리즈 f-theta 렌즈에 대한 설명:STY-xxxx-yyy-zzz-dd-A
STY--- STY 시리즈 레이저 f-theta 렌즈
xxxx-- 레이저 파장, 1064는 1064nm를 의미하고, 10.6은 10.6um을 의미합니다.
yyy---- 마크 필드(스캔 필드), yyy x yyy mm
zzz---- 유효 초점 거리(mm)
dd------ 입사 동공(허용된 최대 입력 레이저 빔 직경)(mm)(옵션)
A------ 다른 사람
비고: (1) f-세타 렌즈는 3개의 렌즈와 1개의 보호 창/유리로 구성됩니다.코팅은 유전체 층입니다.투과율은 1064nm에서 99%를 초과합니다.보호 유리의 양면은 1064nm에서 AR 코팅되어 있습니다.
(2) 다음 표에서 약어는 다음과 같습니다. FL은 유효 초점 거리를 의미하며;EP는 최대를 의미합니다.입력빔 직경;SAR은 스캔 영역을 의미하고 AS는 조리개 조리개를 의미합니다.WD는 작동 거리를 의미합니다.OD는 최대를 의미합니다.외경;MT는 마운트 스레드, fs는 용융 실리카, SA는 최대를 의미합니다.전체 대각선 스캔 각도;L2(a1)은 권장되는 미러 분리를 의미합니다.a2는 플랜지까지의 두 번째 미러, L1은 두 번째 미러와 스캔 렌즈의 거리, SL은 스캔 길이, 길이는 스캔 렌즈의 전체 길이, WC는 수냉식을 의미합니다.
| 신형 | 구형 모델 | 플로리다 mm |
WD mm |
EP mm |
스캔 각도 | 스캔 영역 mm |
FSD μm |
OD mm |
산 |
| STY-F-170R-515-540 | 170 | 216.37 | 10 | ±26.3° | Φ156/110×110 | 16.6 | 109 | M85x1 | |
| STY-F-170-510-550 | STY-510-550-100-170 | 170 | 221.09 | 10 | ±25° | Φ148/100×100 | 17.5 | 90 | M85x1 |
| STY-F-225-510-550 | STY-510-550-156-225 | 225 | 247.51 | 18 | ±28° | Φ220/156×156 | 12.17 | 120 | M85x1 |
| STY-F-255-510-550 | STY-510-550-170-255 | 255 | 367.81 | 14 | ±27.5° | Φ240/170×170 | 17 | 120 | M85x1 |
| STY-F-350-14-510-550 | STY-510-550-212-350 | 350 | 283.37 | 14 | ±23.7° | Φ300/212×212 | 24.5 | 122 | M85x1 |
| STY-F-450-14-510-550 | STY-510-550-315-450 | 450 | 526.39 | 14 | ±28° | Φ445/315×315 | 31.29 | 120 | M85x1 |
| STY-F-840-20-510-550 | STY-510-550-550-840 | 840 | 960.17 | 20 | ±28° | Φ778/550x550 | 40.9 | 120 | M85x1 |
| STY-F-1150-510-550 | STY-510-550-800-1150 | 1150 | 1249.47 | 18 | ±28° | Φ1131/800x800 | 40.9 | 120 | M85x1 |
| 신형 | 구형 모델 | 플로리다 mm |
WD mm |
EP mm |
SA | 특별 행정구 mm |
FSD μm |
OD mm |
산 |
| STY-F-63-532 | STY-532-35-63 | 63 | 58 | 8 | ±22° | Φ50/35x35 | 7.6 | 90 | M85x1 |
| STY-F-80-532 | STY-532-50-80 | 80 | 91.6 | 10 | ±22° | Φ70/50X50 | 12 | 90 | M85x1 |
| STY-F-100B-532 | STY-532-58-100-10 | 100 | 110.37 | 10 | ±25° | Φ82/58x58 | 9.7 | 90 | M85x1 |
| STY-F-100R-532 | STY-532-58-100-12 | 100 | 112.77 | 12 | ±25° | Φ82/58x58 | 8 | 90 | M85x1 |
| STY-F-120-532 | STY-532-74-120 | 120 | 132 | 12 | ±25° | Φ105/74x74 | 10 | 90 | M85x1 |
| STY-F-160-532 | STY-532-110-160 | 160 | 183.18 | 12 | ±28° | Φ155/110x110 | 12.8 | 90 | M85x1 |
| STY-F-160-532-58 | STY-532-98-160-58 | 160 | 186.88 | 12 | ±28° | Φ155/110x110 | 13 | 90 | M85x1 |
| STY-F-165B-532 | STY-532-115-165 | 165 | 189.89 | 20 | ±28° | Φ1162/115x115 | 8 | 120 | M85x1 |
| STY-F-240B-532 | STY-532-145-237 | 237 | 252.31 | 20 | ±25° | Φ207/145x145 | 11.53 | 120 | M85x1 |
| STY-F-254-10LNS-532 | STY-532-165-254 | 254 | 261.51 | 14 | ±28° | Φ235/165x165 | 16 | 105 | M85x1 |
| STY-F-255-20-532 | STY-532-165-255 | 255 | 294.0 | 20 | ±26° | Φ233/165x165 | 12.5 | 120 | M85x1 |
| STY-F-280-532 | STY-532-200-280 | 280 | 283.46 | 12 | ±28° | Φ273/200x200 | 22 | 90 | M85x1 |
| STY-F-290-20-532 | STY-532-190-290 | 290 | 335.98 | 20 | ±26.5° | Φ268/190x190 | 14.1 | 120 | M85x1 |
| STY-F-330B-532 | STY-532-203-330B | 330 | 397.46 | 14 | ±25° | Φ287/203x203 | 22.9 | 105 | M85x1 |
| STY-F-330C-532 | STY-532-203-330C | 330 | 388.27 | 14 | ±25° | Φ287/203x203 | 22.9 | 120 | M85x1 |
| STY-F-410-532 | STY-532-283-410 | 410 | 474 | 15 | ±28° | Φ400/283x283 | 26.6 | 120 | M85x1 |
| STY-F-480-532 | STY-532-317-480 | 480 | 565 | 20 | ±28° | Φ448/317x317 | 15.31 | 120 | M85x1 |
| STY-F-535B-532 | STY-532-370-535B | 535 | 623.67 | 20 | ±28° | Φ532/370x370 | 4월 26일 | 125 | M85x1 |
| STY-F-600-20-532 | STY-532-400-600 | 600 | 656.71 | 20 | ±27° | Φ565/400x400 | 29.2 | 140 | M85x1 |
| 모델 | 플로리다 mm |
WD mm |
EP mm |
SA 최대 |
특별 행정구 mm |
FSD μm |
미러 L2/L1 mm |
산 |
| STH-532-70-100-12 | 100 | 114.5 | 12 | ±28° | 70x70 | 10 | 16/16 | M85x1/M79x1 |
| STH-532-110-160-12 | 160 | 186 | 12 | ±28° | 110x110 | 16 | 16/16 | M85x1/M79x1 |
| STH-532-140-210-12 | 210 | 234 | 12 | ±28° | 140x140 | 21 | 16/16 | M85x1/M79x1 |
| STH-532-175-254-12 | 254 | 262 | 12 | ±28° | 175x175 | 25 | 16/16 | M85x1/M79x1 |
| STH-532-230-330-12 | 330 | 359 | 12 | ±28° | 230x230 | 33 | 16/16 | M85x1/M79x1 |
| STH-532-350-500-12 | 500 | 540 | 12 | ±28° | 350x350 | 50 | 16/16 | M85x1/M79x1 |
| 부품 번호 | FL (mm) | WD (mm) | SAR (mm) | SA | EP (mm) | FSD(μm) | MT(mm) | 재료 |
| STW-532-65-120Q | 120 | 155.6 | 65*65 | 20° | 12 | 10-15 | M85*1 | 석영 |
| STW-532-70-100 | 100 | 98.98 | 70*70 | ±28° | 10 | 17-28 | M85*1 | 유리 |
| STW-532-70-100N | 100 | 106.5 | 70*70 | ±25° | 10 | 9-11 | M85*1 | 유리 |
| STW-532-90-120A | 120 | 132.65 | 90*90 | ±25° | 8 | 8-13.6 | M85*1 | 유리 |
| STW-532-90-120B | 120 | 132.65 | 90*90 | ±25° | 8 | 8-13.6 | M85*1 | 유리 |
| STW-532-90-120N | 120 | 134.98 | 90*90 | ±25° | 10 | 10-10 | M85*1 | 유리 |
| STW-532-90-160Q | 160 | 209.61 | 90*90 | 25° | 14 | 12-12 | M85*1 | 석영 |
| STW-532-100-160Q | 160 | 198.21 | 100*100 | ±22° | 10 | 15-21 | M85*1 | 석영 |
| STW-532-110-170Q | 170 | 216.7 | 110*110 | ±25° | 10 | 20-25 | M85*1 | 석영 |
| STW-532-115-165 | 165 | 183.5 | 115*115 | ±20° | 10 | 17-20 | M85*1/M55*1 | 유리 |
| STW-532-115-165N | 165 | 190.22 | 115*115 | ±25° | 10 | 27.2-29.2 | M85*1 | 유리 |
| STW-532-115-170 | 170 | 195.4 | 115*115 | ±25° | 14 | 20-23 | M85*1 | 유리 |
| STW-532-135-200H | 200 | 230.85 | 135*135 | 25° | 20 | 10-12 | M85*1 | 석영 |
| STW-532-150-254 | 254 | 280 | 150*150 | ±25° | 10 | 20-22.5 | M85*1 | 유리 |
| STW-532-150-254B | 254 | 293.98 | 150*150 | ±24° | 10 | 19-20 | M85*1 | 유리 |
| STW-532-155-250-V1 | 250 | 286.46 | 155*155 | ±25° | 20 | 12-17 | M85*1 | 석영 |
| STW-532-165-255-D20 | 255 | 293.3 | 165*165 | ±28° | 20 | 12.3-24.6 | M85*1 | 유리 |
| STW-532-165-260Q | 260 | 338.19 | 155*155 | ±25° | 14 | 18-26 | M95*1 | 석영 |
| STW-532-170-254Q | 254 | 302.61 | 170*170 | ±22° | 10 | 23-38 | M85*1 | 석영 |
| STW-532-180-254 | 254 | 303.3 | 180*180 | ±10.6° | 10 | 23-31 | M85*1 | 유리 |
| STW-532-195-351-D10 | 351 | 390.52 | 195*195 | ±22.5° | 10 | 31.2-33.8 | M85*1 | 유리 |
| STW-532-255-410 | 410 | 450.54 | 225*225 | ±22° | 14 | 26.6-29.8 | M85*1 | 유리 |
| STW-532-297-420-D15 | 420 | 477.75 | 297*297 | ±28.5° | 15 | 25-36 | M85*1 | 유리 |
| STW-532-355-520 | 520 | 599.2 | 335*335 | ±25.7° | 16 | 32-35 | M102/M85*1 | 유리 |
| STW-532-500-700 | 750 | 911.2 | 510*510 | ±27.7° | 16 | 36.9-38 | M85*1 | 유리 |
| 부품 번호 | FL (mm) | WD (mm) | SAR (mm) | EP (mm) | MT(mm) |
| STC-532-40-65 | 65 | 73.5 | 40*40 | 10 | M85*1 |
| STC-532-70-100 | 100 | 114 | 70*70 | 12 | M85*1 |
| STC-532-110-160 | 160 | 180 | 110*110 | 12 | M85*1 |
| STC-532-150-210 | 210 | 232.5 | 150*150 | 12 | M85*1 |
| STC-532-165-255-20 | 255 | 294 | 165*165 | 20 | M85*1 |
| STC-532-175-254 | 254 | 287 | 175*175 | 12 | M85*1 |
| STC-532-220-330 | 330 | 355 | 220*220 | 12 | M85*1 |
| STC-532-235-330-16 | 330 | 354.6 | 235*235 | 16 | M85*1 |
| STC-532-350-500 | 500 | 539 | 350*350 | 12 | M85*1 |
| STC-532-400-600-20 | 600 | 792 | 400*280 | 20 | M85*1 |
| STC-532-600-960-30 | 965 | 1055.5 | 600*600 | 30 | M112*1 |
| 신형 | 구형 모델 | 플로리다 mm |
WD mm |
EP mm |
SA 최대 |
SAR, mm(원형/사각형) | FSD μm |
OD mm |
맥스 IA (영형) |
산 |
| STY-F-63T-510-550 | STYT-510-550-23-63 | 63 | 82.10 | 10 | ±16° | Φ33/23x23 | 6.2 | 90 | 1 | M85x1 |
| STY-F-88T-14-510-550 | STYT-510-550-37-88 | 88 | 100.63 | 14 | ±17° | Φ52/37x37 | 10 | 120 | 1.9 | M85x1 |
| STY-F-100T-510-550 | STYT-510-550-54-100 | 100 | 142.2 | 10 | ±20.7° | Φ76/54x54 | 13.5 | 120 | 0.38 | M85x1 |
| STY-F-100T-14-510-55- | STYT-510-550-50-100 | 100 | 136.4 | 14 | ±21° | Φ70.7/50x50 | 7 | 120 | 1.3 | M85x1 |
| STY-F-167T-14-510-550 | STYT-510-550-90-167 | 167 | 232.23 | 14 | ±21° | Φ127/90x90 | 11.61 | 140 | 삼 | M85x1 |
| 신형 | 구형 모델 | 플로리다 mm |
WD mm |
EP mm |
스캔 각도 맥시 |
SAR, mm(원형/사각형) | FSD μm |
OD mm |
맥스 A (영형) |
산 |
| STY-F-100T-532 | STYT-532-50-100 | 100 | 125.04 | 15 | ±21.5° | Φ71/50x50 | 6.5 | 120 | 3.2 | M85x1 |
| STY-F-110T-532 | STYT-532-60-110 | 110 | 132.94 | 15 | ±21.5° | Φ83/60x60 | 7.2 | 120 | 3.2 | M85x1 |
| STY-F-170T-532 | STYT-532-91-170 | 170 | 214.66 | 14 | ±21.8° | Φ129/91x91 | 11.8 | 140 | 삼 | M85x1 |
| STY-F-170T-20-532 | STYT-532-100-170 | 170 | 204.79 | 20 | ±24° | Φ141/100X100 | 8.53 | 164 | 4 | M102x1 |
| 부품 번호 | FL (mm) | 스캔 각도(±°) | 스캔 길이(mm) | SAR (mm) | EP (mm) | 초점 크기(um) | 길이(mm) | WD (mm) | 산 |
| STY-532-70-100-WT | 100 | 25° | 87.0 | 70x70 | 14.0 | 12.0 | 50.0 | 100.0 | M85x1 |
| STY-532-90-120-WT | 120 | 25° | 102.0 | 90x90 | 8.0 | 10.8 | 38.85 | 134.0 | M85x1 |
| STY-532-100-162-WT | 162 | 23° | 132.9 | 100x100 | 7.0 | - | 25.2 | 183.4 | M39/M55 |
| STY-532-115-165-WT | 165 | 20° | 163.0 | 115x115 | 10.0 | 18.5 | 48.0 | 186.0 | M85x1 |
| STY-532-148-233-WT | 234 | 26° | 211.0 | 148x148 | 10.0 | - | 55.3 | 282.0 | M85x1 |
| STY-532-150-254-WT | 254 | 25° | 220.0 | 150x150 | 10.0 | 21.5 | 51.0 | 280.0 | M85x1 |
| STY-532-225-410-WT | 410 | 25° | 366.0 | 225x225 | 15.0 | 15.0 | 48.94 | 443.7 | M85x1 |
| STY-532-350-508-WT | 508 | 25° | 500.0 | 350x350 | 16.0 | 15.0 | 57.0 | 581.0 | M85x1 |
| STY-532-510-740-WT | 740 | 20° | 721.0 | 510x510 | 16.0 | 18.5 | 65.0 | 896.5 | M85x1 |
| STY-532-550-768-WT | 768 | 28° | 710.0 | 550x550 | 16.0 | 24.0 | 58.0 | 839.0 | M102x1 |
| 부품 번호 표준, 532nm |
부품 번호 낮은 흡수 515-545nm |
플로리다 mm |
SA ±° |
스캔 길이 mm |
특별 행정구 mm |
EP mm |
처럼 mm |
길이 mm |
OD mm |
WD mm |
| STS-3100/121 | STS-3100/292 | 112.8 | 26.6 | 105.1 | 74x74 | 5.0 | 19.2 | 49.0 | 89.0 | 151.5 |
| STS-3260/121 | STS-3260/292 | 259.9 | 25.8 | 231.0 | 162x162 | 10.0 | 26.0 | 61.0 | 105.0 | 325.4 |
| STS-1330/121 | STS-1330/292 | 347.9 | 24.0 | 303.5 | 212x212 | 14.0 | 36.0 | 108.4 | 122.0 | 279.0 |
| 부품 번호 표준, 532nm |
플로리다 mm |
SA | SL | 특별 행정구 mm |
EP mm |
조리개 조리개 mm |
길이 mm |
외경, mm | 산 | WD mm |
| STS-0063/121 | 62.9 | 19.6 | 42.5 | 30x30 | 7.0 | 15.0 | 35.6 | 59.2 | M39/M55 | 76.0 |
| STS-0101/121 | 89.7 | 25.4 | 79.4 | 58x58 | 6.0 | 18.0 | 40.0 | 90.0 | M85x1 | 97.0 |
| STS-0163/121 | 148.0 | 21.4 | 111.4 | 77x77 | 7.0 | 20.0 | 43.3 | 89.0 | M85x1 | 162.7 |
| STS-2163/121 | 148.3 | 31.2 | 160.8 | 114x114 | 10.0 | 29.0 | 66.0 | 128.0 | M85x1 | 173.4 |
| STS-0162/121 | 162.1 | 23.0 | 132.8 | 100x100 | 7.0 | 17.4 | 25.2 | 59.2 | M39/M55 | 183.4 |
| STS-3164/121 | 162.8 | 30.0 | 177.7 | 120x120 | 10.0 | 28.0 | 46.6 | 106.0 | M85x1 | 186.5 |
| STS-1254/121 | 233.5 | 26.0 | 210.9 | 148x148 | 10.0 | 24.7 | 55.3 | 109.0 | M85x1 | 282.0 |
| STS-0300/121 | 278.7 | 29.0 | 281.1 | 200x200 | 14.0 | 29.0 | 78.0 | 128.0 | M85x1 | 326.4 |
| STS-0508/121 | 520.5 | 25.2 | 466.9 | 330x330 | 16.0 | 43.0 | 56.9 | 127.0 | M85x1 | 594.7 |
| STS-0825/121 | 768.6 | 28.0 | 781.0 | 552x552 | 16.0 | 33.0 | 58.0 | 130.0 | M102x1 | 839.2 |
| 부품 번호 표준, 532nm |
부품 번호 낮은 흡수 515-545nm |
플로리다 mm |
SA ±° |
SL mm |
특별 행정구 mm |
EP mm |
처럼 mm |
길이 mm |
OD mm |
WD mm |
| STS-4031/121 | STS-4031/292 | 32.2 | 4.0 | 8.9 | 6x6 | 10.0 | 16.5 | 39.8 | 90.0 | 28.4 |
| STS-3046/121 | STS-3046/292 | 48.1 | 7.6 | 9.9 | 7x7 | 15.0 | 26.0 | 64.9 | 90.0 | 60.2 |
| STS-3050/121 | STS-3050/292 | 58.5 | 14.8 | 29.9 | 20x20 | 6.0 | 21.0 | 39.8 | 87.0 | 79.3 |
| STS-4010/121 | STS-4010/292 | 100.0 | 14.0 | 49.5 | 35x35 | 10.0 | 30.0 | 78.7 | 106.0 | 130.7 |
| STS-3161/121 | STS-3161/292 | 163.9 | 21.0 | 126 | 90x90 | 10.0 | 26.6 | 98.0 | 122.0 | 219.0 |
| 부품 번호 표준, 532nm |
플로리다 mm |
SA ±° |
SL mm |
특별 행정구 mm |
EP mm |
처럼 mm |
길이 mm |
OD mm |
산 | WD mm |
| STS-0058/121 | 53.1 | 11.8 | 21.8 | 15x15 | 6.0 | 25.5 | 40.7 | 90.0 | M85X1 | 52.6 |
| STS-0055/121 | 59.3 | 14.0 | 28.5 | 20x20 | 10.0 | 16.9 | 58.0 | 90.0 | M85X1 | 73.2 |
| STS-0080/121 | 77.0 | 26.6 | 68.7 | 49x49 | 14.0 | 22.8 | 83.8 | 107.0 | M85X1 | 74.2 |
| STS-1094/121 | 88.0 | 17.4 | 52.5 | 36x36 | 16.0 | 33.8 | 66.3 | 83.0 | 70.00 | 107.3 |
| STS-5100/121 | 100.1 | 29.2 | 97.6 | 69x69 | 10.0 | 30.0 | 85.5 | 128.0 | M85X1 | 127.7 |
| STS-5165/121 | 162.7 | 19.6 | 109.6 | 75x75 | 10.0 | 53.9 | 128.5 | 136.0 | M85X1 | 194.6 |
| STS-0141/121 | 171.0 | 11.9 | 70.7 | 50x50 | 10.0 | 98.4 | 70.6 | 108.0 | M85X1 | 198.4 |
| STS-0200/121 | 198.5 | 15.6 | 107.2 | 75x75 | 20.0 | 111.6 | 93.9 | 142.0 | TK133.0 | 231.9 |
| STS-0220/121 | 201.5 | 29.2 | 197.1 | 139x139 | 10.0 | 46.0 | 160.0 | 265.0 | TK267.0 | 280.5 |
| STS-0221/121 | 201.5 | 29.2 | 197.1 | 139x139 | 10.0 | 46.0 | 176.7 | 281.0 | TK267.0 | 265.9 |
| 모델 | 플로리다 (mm) |
EP (mm) |
특별 행정구 (mm) |
SA (도) |
FSD (음) |
WD (mm) |
텔레센트리시티 | OD (mm) |
길이 (mm) |
산 |
| STK-515-28-79 | 70 | 14 | Φ40/28x28 | 82.2 | 1시 미만 | M85x1 | ||||
| STK-532-40-110 | 110 | 14 | Φ57/40X40 | 149 | <2시 | M85x1 | ||||
| STK-532-80-163 | 163 | 10 | Φ113/80X80 | 227 | <1.1o | M85x1 | ||||
| STK-515-150-350 | 350 | 30 | 150x150 | ±18 | 20 | 464 | <7시 | 205 | 157 | M110x1 |
| STK-515-162-250 | 250 | 10 | Φ230/162X162 | 319 | <5 | M85x1 | ||||
| STK-532-165-250 | 250 | 20 | Φ233/165X165 | 300 | M83.5x1 | |||||
| STK-532-165-255 | 255 | 20 | Φ255/165x165 | 272 | <16시 | M85x1 | ||||
| STK-532-170-260 | 260 | 20 | Φ240/170X170 | 360 | <1.5o | M85x1 | ||||
| STK-532-230-350 | 350 | 16 | Φ327/230x230 | 381 | M85x1 |
적합한 f-theta 렌즈를 찾을 수 없다면,여기에서 양식을 다운로드하세요작성한 양식을 이메일로 보내주세요.우리는 귀하의 특정 요구 사항에 따라 렌즈를 맞춤 설계하고 제작할 수 있습니다.
담당자: Steven
전화 번호: +86 15671598018
팩스: 86-027-51858989
