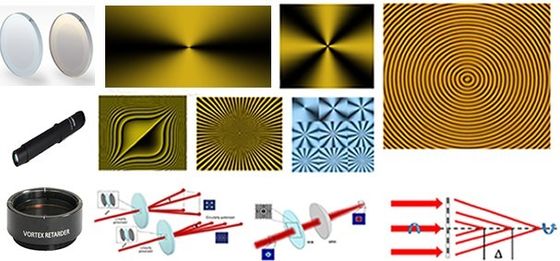

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE
SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE

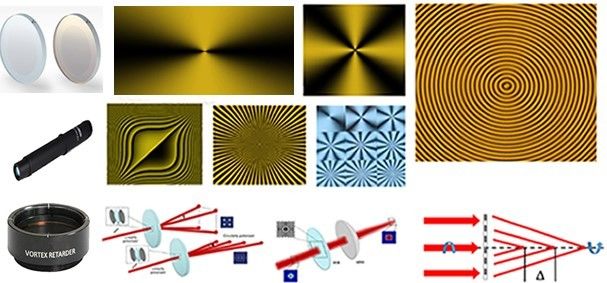

큰 이미지 :  SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE

제품 상세 정보:
브랜드 이름: Sintec Optronics
모델 번호: ST3001
결제 및 배송 조건:
배달 시간: 주식
지불 조건: 은행을 통한 T/T
접촉

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE

설명
강조하다:

마이크로 렌즈 배열 광학

,

단계판 결정

,

DOE 마이크로 나노 광학

SGD 시리즈 마이크로나노 광학



마이크로나노 광학소자 및 어레이변조 광학거동에 대한 연구는 소형화, 어레이, 집적화, 파면변환 등의 새로운 기능을 구현하고 다양한 새로운 시스템을 형성할 수 있습니다.마이크로 나노 광학 이론, 시스템 응용, 장치 설계 및 제조 분야에서 큰 성과를 거두었습니다.현재 주로 마이크로렌즈, 위상판, 회절 장치로 구성된 일련의 제품이 형성되어 사용자에 의해 맞춤화되었습니다.

1. 마이크로렌즈 어레이(MLA)

마이크로렌즈 어레이는 마이크론 밀리미터의 조리개와 나노 마이크론의 릴리프 깊이를 가진 렌즈로 구성됩니다.초점을 맞추고 이미징하는 기본 기능을 가지고 있습니다.단위 크기가 작고 집적도가 높습니다.기존의 광학 요소가 수행할 수 없는 기능을 수행할 수 있습니다.또한 스캐닝, 디스플레이, 광섬유 결합, 광 포커싱 이미징 등과 같은 많은 새로운 광학 시스템을 형성할 수 있습니다.

광대역 이미징 및 포커싱에 적합한 비회절 색수차를 갖는 고정밀 연속 표면 마이크로렌즈 어레이는 독특한 표면 제어 기술을 사용하여 개발되었습니다.

  • 조리개 수치: 0.01-0.5
  • 렌즈 표면: 구형, 포물선, 쌍곡선 및 기타 정밀 제어
  • 표면 오류: 3%
  • 하위 조리개: 20m-4mm
  • 충전율: > 98%
  • 통합 정도: 800-600/cm2
  • 하위 조리개 모양: 사각형, 육각형, 원형, 직사각형 등
  • 렌즈 재료: 용융 석영, 실리콘, Ge, Znse, K9, CaF2, PMMA, PC 등

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 0

1.1 파면 검출

MLA 파면 분할을 기반으로 하는 파면 센서 시스템은 항공우주, 안과학 및 기타 연구 분야에 적용되어 고정밀, 비파괴 및 온라인 파면 감지를 달성합니다.

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 1 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 2

1.2 적외선 초점면 빛의 농도

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 3

MLA는 감광체 외부에 투사된 빛을 수집하고 수렴하여 검출기의 효율성을 향상시키는 데 사용됩니다.

1.3 빔 시준, 성형 및 3D 이미징

MLA는 빛과 이미징의 시준, 형상화, 초점 맞추기에 사용되며 소형 광학 커플링, 스캐닝, 위조 방지 필름, 3D 디스플레이, 통합 이미징, 광학 필드 카메라 및 기타 시스템이 구축됩니다.

하위 조리개 모양 피치(μm)
정사각형 8 20 21 22 24 31 32.5 42 55 69
93 96 97 100 110 120 130 144 149 150
168 176 182 183 192 200 210 216 220 229
240 243 245 250 252 270 275 280 300 320
336 360 384 400 420 448 449 450 462 480
500 528 533 545 600 680 700 720 800 833
840 850 875 880 900 960 1000 1015 1067 1080
1100 1120 1200 1333 1373 1380 1440 1625년 1750년 1915년
2000 2667 2800 3000 3556 5334
육각형 57 130 192 200 207 259 260 300 336 331
400 462 480 560 576 667 700 800 840 1000
1360 2000

부품 번호 매기기:

SGD-MLA -XXXX -더블 엑스
  피치(μm) 서브 조리개 모양
  0008: 8μm
0093: 93μm
0400: 400μm
1360: 1360μm		 SQ: 광장
HX: 육각형

예: SGD-MLA-0008SQ: 마이크로렌즈 배열 8μm 피치 정사각형 하위 조리개 모양.
SGD-MLA-1360HX: 마이크로렌즈 배열 1360μm 피치 육각형 하위 조리개 모양

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 4

2. 위상판

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 5

마이크로 광학 위상판은 시스템의 위상을 정확하게 시뮬레이션, 수정 또는 변조할 수 있어 정확하고 컴팩트하며 편리한 조정이 가능하다는 장점이 있습니다.다양한 광학 시스템의 정적 수차 보정을 위해 단일 차수 및 다중 차수 수차 위상 장치를 생성할 수 있습니다.대표적인 장치로는 무작위 평면 위상판, 나선형 위상판, 복합 위상판이 있으며 양자 통신, 입자 조작 및 자유 공간 광통신에 사용됩니다.

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 6

파장 크기 부품 번호
532nm L=1, 2 6mmx6mm SGD-PP-532-6x6
11mmx11mm SGD-PP-532-11x11
1 인치 SGD-PP-532-1
632.8nm L=1,2 6mmx6mm SGD-PP-632-6x6
11mmx11mm SGD-PP-632-11x11
1 인치 SGD-PP-632-1
808nm L=1, 2 6mmx6mm SGD-PP-808-6x6
11mmx11mm SGD-PP-808-11x11
1 인치 SGD-PP-808-1
1064nm L=1, 2 6mmx6mm SGD-PP-1064-6x6
11mmx11mm SGD-PP-1064-11x11
1 인치 SGD-PP-1064-1
1550nm L=1, 2 6mmx6mm SGD-PP-1550-6x6
11mmx11mm SGD-PP-1550-11x11
1 인치 SGD-PP-1550-1

다른 파장에 대해서는 문의해 주십시오.

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 7

3. 회절광학소자(DOE)

연구팀은 표준 회절 장치를 제공하고 높은 회절 효율, 높은 균일성 빔 변환, 성형, 빔 분할 및 위상 변조를 달성하기 위해 맞춤화를 수용할 수 있습니다.응용 분야: 레이저 가공, 레이저 빔 성형, 레이저 의료, 모바일 지능형 장비, 인간-컴퓨터 자연 상호 작용 체성 감각, 제스처 제어, 3차원 측정, 얼굴 인식 시스템 등

  • 요소 조리개: < 100mm
  • 요소 재료: 용융 석영, BK7, 실리콘, Ge, Znse, K9, CaF2, 사파이어 등
  • 기능 크기: 100나노미터 ~ 미크론
  • 양자화 단계: 다단계
  • 회절 각도: 100도.

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 8

3.1 다선형 구조광 모듈

파장, 선수, 각도의 다양화 및 높은 균일성, 높은 광효율, 컴팩트한 구조로 고정밀 3차원 측정에 사용됩니다.

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 9SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 10

3.2 인간-컴퓨터 상호작용 구조광

인간의 눈의 안전성을 만족시키는 높은 균일성 무작위 격자는 보안 접근 통제 시스템, 체성감각 장비, 식별 및 잠금 해제 등에 사용됩니다.

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 11

3.3 위치 프레임 모듈

큰 각도, 다양한 복잡한 패턴, 작은 미광, 위치 지정, 표시, 교정 등에 사용됩니다.

1. 빔 스플리터

1차원 빔 스플리터

부품 번호 파장 숫자 나누기 각도
SGD-BS1-450-03-02 450 1x3 2.3
SGD-BS1-450-03-09 450 1x3 9
SGD-BS1-450-03-15 450 1x3 15
SGD-BS1-450-05-10 450 1x5 10.5
SGD-BS1-450-05-14 450 1x5 14
SGD-BS1-450-07-20 450 1x7 20
SGD-BS1-450-09-25 450 1x9 25
SGD-BS1-450-11-12 450 1x11 12
SGD-BS1-450-11-30 450 1x11 30
SGD-BS1-450-11-35 450 1x11 35
SGD-BS1-450-13-34 450 1x13 34
SGD-BS1-450-13-38 450 1x13 38
SGD-BS1-450-15-36 450 1x15 36
SGD-BS1-450-17-25 450 1x17 25.4
SGD-BS1-450-17-30 450 1x17 30
SGD-BS1-450-17-40 450 1x17 40
SGD-BS1-450-21-35 450 1x21 35
SGD-BS1-450-25-18 450 1x25 18
SGD-BS1-450-25-35 450 1x25 35
SGD-BS1-450-49-23 450 1x49 23
SGD-BS1-450-99-45 450 1x99 45
SGD-BS1-450-101-15 450 1x101 15
SGD-BS1-638-11-30 638 1x11 30
SGD-BS1-650-03-01 650 1x3 1.27
SGD-BS1-650-03-09 650 1x3 9
SGD-BS1-650-03-15 650 1x3 15
SGD-BS1-650-05-19 650 1x5 19
SGD-BS1-650-07-23 650 1x7 23
SGD-BS1-650-07-28 650 1x7 28
SGD-BS1-650-07-50 650 1x7 50
SGD-BS1-650-09-30 650 1x9 30
SGD-BS1-650-09-37 650 1x9 37
SGD-BS1-650-11-30 650 1x11 30
SGD-BS1-650-13-38 650 1x13 38
SGD-BS1-650-15-36 650 1x15 36
SGD-BS1-650-17-40 650 1x17 40
SGD-BS1-650-25-36 650 1x25 36
SGD-BS1-780-11-32 780 1x11 32
SGD-BS1-780-49-30 780 1x49 30
SGD-BS1-800-07-03 800 1x7 삼
SGD-BS1-850-07-18 850 1x7 18
SGD-BS1-850-11-30 850 1x11 30
SGD-BS1-905-05-12 905 1x5 12
SGD-BS1-905-32-25 905 1x32 25
SGD-BS1-1064-03-03 1064 1x3 0.32
SGD-BS1-1064-04-04 1064 1x4 0.43
SGD-BS1-1064-04-05 1064 1x4 5.39
SGD-BS1-1064-04-10 1064 1x4 10.8
SGD-BS1-1064-14-41 1064 1x14 41
SGD-BS1-1064-23-03 1064 1x23 3.23
SGD-BS1-1550-04-01 1550 1x4 1.5
SGD-BS1-1550-04-02 1550 1x4 2.85
SGD-BS1-1550-19-18 1550 1x19 18
SGD-BS1-1550-32-02 1550 1x32 2.5
SGD-BS1-1550-32-05 1550 1x32 5
SGD-BS1-1550-32-40 1550 1x32 40
SGD-BS1-1550-33-03 1550 1x33 3.2
SGD-BS1-1550-33-16 1550 1x33 16
SGD-BS1-1550-41-40 1550 1x41 40
SGD-BS1-1550-65-32 1550 1x65 32
SGD-BS1-10600-10-10 10600 1x10 10.2

2차원 빔 스플리터


부품 번호		 파장 숫자 나누기 각도
SGD-BS2-405-03-02 405 3x3 0.229
SGD-BS2-450-11-53 450 11x11 53
SGD-BS2-525-05-07 525 5x5 7.5
SGD-BS2-532-04-03 532 4x4 3.51
SGD-BS2-532-05-60 532 5x5 60
SGD-BS2-532-07-06 532 7x7 6.8
SGD-BS2-532-07-11 532 7x7 11
SGD-BS2-532-08-03 532 8x8 3.51
SGD-BS2-532-09-50 532 9x9 50
SGD-BS2-532-11-50 532 11x11 50
SGD-BS2-532-11-64 532 11x11 64
SGD-BS2-532-17-60 532 17x17 60
SGD-BS2-532-19-11 532 19 11
SGD-BS2-532-61-11 532 61 11
SGD-BS2-565-02-05 565 2x2 5.4
SGD-BS2-650-15-08 650 15x15 8
SGD-BS2-650-17-60 650 17x17 60
SGD-BS2-650-21-30 650 21x21 30
SGD-BS2-694-15-07 694 15x15 7.5
SGD-BS2-850-65-10 850 65x65 10
SGD-BS2-780-02-02 780 2x2 2
SGD-BS2-800-05-03 800 3x5 1.5x3
SGD-BS2-830-05-02 830 5x5 0.28
SGD-BS2-850-65-10 850 65x65 10
SGD-BS2-850-47-49 850 151x47 70x49
SGD-BS2-980-09-11 980 9x9 11
SGD-BS2-1064-05-16 1064 3x5 8x16
SGD-BS2-1064-05-11 1064 5x5 11
SGD-BS2-1064-07-05 1064 7x7 5.7
SGD-BS2-1064-07-11 1064 7x7 11
SGD-BS2-1064-08-03 1064 8x8 3.51
SGD-BS2-1064-08-07 1064 8x8 7
SGD-BS2-1064-08-11 1064 8x8 11
SGD-BS2-1064-09-05 1064 9x9 5.6
SGD-BS2-1064-09-08 1064 9x9 8
SGD-BS2-1064-09-11 1064 9x9 11
SGD-BS2-1064-32-01 1064 32x32 1.59
SGD-BS2-1064-07-11 1064 7 11
SGD-BS2-1064-19-11 1064 19 11
SGD-BS2-1064-37-11 1064 37 11
SGD-BS2-1064-61-11 1064 61 11
SGD-BS2-1064-61-16 1064 61 16
SGD-BS2-1535-61-05 1535년 61 5
SGD-BS2-1550-16-32 1550 16x2 32x2
SGD-BS2-2940-09-11 2940 9x9 11
SGD-BS2-9600-09-11 9600 9x9 11
SGD-BS2-10600-05-05 10600 5x5 5.7
SGD-BS2-10600-07-11 10600 7x7 11
SGD-BS2-10600-09-11 10600 9x9 11

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 12

1차원 빔 스플리터 스폿 분포

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 13

2차원 빔 스플리터 스폿 분포

2. 도구를 위한 구조화된 조명

(1) 단일 라인, 다중 라인, 그리드 및 랜덤 스펙클

항목-파장-각도 삽화
SGD-SL-L1-650-43 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 14
하나의 선
SGD-SL-L1-650-60
SGD-SL-L1-650 -90
SGD-SL-L1-905-60
SGD-SL-L1-905-100
SGD-SL-L3-650-67×17 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 14
여러 줄
SGD-SL-L7-650-23×50
SGD-SL-L7-808-33
SGD-SL-L11-650-30
SGD-SL-L41-650-55×43
SGD-SL-L25-808-33
SGD-SL-C-532-15 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 16
십자가
SGD-SL-C-532-60
SGD-SL-C-650-60
SGD-SL-LK-532-75 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 17
규모와 교차
SGD-SL-CK-525-75
SGD-SL-CK-650-75
SGD-SL-A-635-47×4.6 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 18
SGD-SL-G-532-8×8-8 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 19
그리드
SGD-SL-G-532-8×8-36
SGD-SL-G-450 -10×10-53
SGD-SL-G-650 -10×10-2.9
SGD-DWX-650-10 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 20
SGD-DWX-650-15
SGD-SL-830-NJ-63×51 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 21
무작위 얼룩

(2) 포지셔닝과 인간-컴퓨터 상호작용 구조

항목-파장-각도 무늬 안건 무늬
SGD-DWK-520-21 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 22 SGD-PT-JP-F SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 23
SGD-DWK-520-50.8'39 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 24 SGD-PT-JP-I SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 25
SGD-DWK-520-60'45
SGD-DWK-650-30×21 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 26 SGD-PT-JP-I SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 27
SGD-DWK-650-40×31 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 28 SGD-PT-JP-SB SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 29
SGD-DWK-650-42×24 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 30 SGD-PT-TY-WY SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 31
SGD-DWK-650-45×45 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 32 SGD-PT-TY-DT SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 33
SGD-DWK-635-47×35 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 34 SGD-PT-G SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 35
SGD-DWK-650-53×39 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 36 SGD-PT-Q SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 37
SGD-DWK-650-45 SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 38 SGD-PT-S SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 39
SGD-DWK-650-60×45
SGD-DWK-650-70×50

빔 형성

SGD 시리즈 광학 및 수정 Micro-Nano Optics Microlens Array Phase Plate DOE 40
