제품 상세 정보:
|
| 강조하다: | 콜리메이터,빔 콜리미터,고전력 콜리미터 |
||
|---|---|---|---|

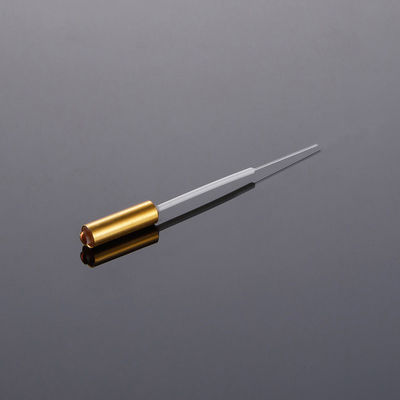

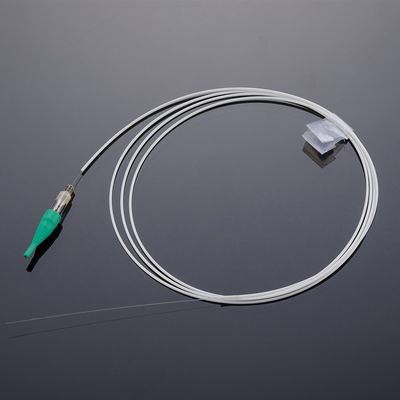

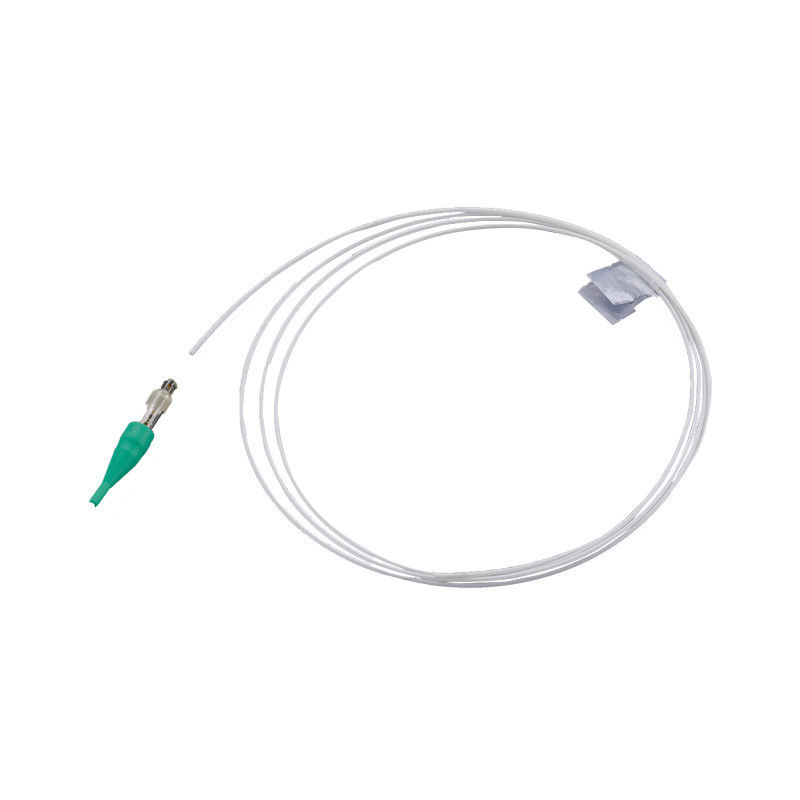

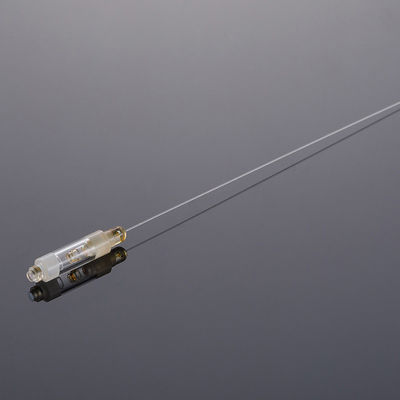

콜리메이터는 광섬유에서 나오는 빛을 원하는 빔 지름 또는 점 크기로 콜리메이트 / 초점화하는 장치입니다. 렌즈는 분광이 제한되어 있습니다.그래서 그들은 몇 미크론까지 점 크기를 얻을 수 있습니다렌즈는 또한 낮은 후반 반사를 위해 반사 방지 코팅을 갖추고 있습니다. 장기 사용을위한 최적 성능은 공장 세트 및 테스트 된 렌즈 정렬에 의해 보장됩니다.전형적인 응용 프로그램은 섬유 결합 레이저와 함께 사용할 수 있습니다., 톱니 톱니 용기 등
특징높은 처리력높은 멸종률 낮은 삽입 손실 높은 수익 손실 높은 환경 안정성 |
신청서연구자유 우주 통신 섬유 레이저 광섬유 부품 PM 부품 자유 우주 통신 |
| 단위 | STOZ-HC-06 | STOZ-HC-31 | STOZ-HC-48 | STOZ-HC-55 | STOZ-HPMC-06 | STOZ-MMC* | |
| 콜리마터 타입 | 고전력 콜리머터 (HC) | 고전력 콜리머터 (HC) | 고전력 콜리머터 (HC) | 고전력 콜리머터 (HC) | 고전력 양극화 유지 콜리미터 (HPMC) | 멀티 모드 콜리미터 (MMC) | |
| 중앙 파장 | nm | 1064 | 1310 | 1480 | 1550 | 1064 | 850, 980, 1064, 1310, 1480, 1550 |
| 작동 파장 범위 | nm | ±20 | ±20 | ±20 | ±20 | ±20 | ±30 |
| 명목 빔 지름 | mm | 0.40.5, 0.9 또는 지정 | 0.40.5 또는 지정 | 0.40.5 또는 지정 | 0.40.5 또는 지정 | 0.40.5, 0.9 또는 지정 | |
| 작업 거리 | mm | 50 또는 지정 | 5 또는 지정 | 5 또는 지정 | 5 또는 지정 | 50 또는 지정 | 5 또는 지정 |
| 입력 손실 | dB | 0.2~0.4 (WD 50mm에서) | 0.2 (5mm WD에서) | 0.2 (5mm WD에서) | 0.2 (5mm WD에서) | 0.2~0.4 (WD 50mm에서) | 0.2 (5mm WD에서) |
| 최대 삽입 손실 | dB | 0.5 (50mm WD) | 0.3 (5mm WD에서) | 0.3 (5mm WD에서) | 0.3 (5mm WD에서) | 0.5 (50mm WD) | 0.25 (5mm WD) |
| 최소 수익 손실 | dB | 50 | 50 | 50 | 50 | 50 | 35 |
| 유형: 멸종 비율 | dB | - | - | - | - | 25 | - |
| 최소 멸종 비율 | dB | - | - | - | - | 22 | - |
| 최대 PDL | dB | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | - |
| 최대 광전력 (CW) | W | 3, 5, 10, 20, 30 또는 지정 | 3510, 20 또는 지정 | 3, 5, 10, 20 또는 지정 | 3, 5, 10, 20 또는 지정 | 3, 5, 10, 20, 30 또는 지정 | 0.5 |
| 섬유 종류 | 1 - HI 1060 | 1 - SMF-28e | 1 - SMF-28e | 1 - SMF-28e | 1 PM 980 판다 2 PM 10/125 NA 0.08 3 PM 15/130 NA 0.08 |
멀티모드 섬유 62.5/125 또는 50/125 | |
| 최대 팽창량 | N | 5 | 5 | 5 | 5 | 5 | 5 |
| 작동 온도 | °C | -5에서 +70 | -5에서 +70 | -5에서 +70 | -5에서 +70 | -5에서 +70 | -5에서 +70 |
| 저장 온도 | °C | -40에서 +85 | -40에서 +85 | -40에서 +85 | -40에서 +85 | -40에서 +85 | -40에서 +85 |
MMC의 경우: 위의 사양은 커넥터가 없는 장치입니다. 커넥터가 있는 장치의 경우 IL는 0.2dB 높고 RL는 20dB 낮을 것입니다.
| 부문 번호 | 단위 | STOZ-MMLBC-06-20-B-10-4-2-3 |
| 중심 파장 (λc) | nm | 1064 또는 지정 |
| 작동 파장 범위 | nm | ±20 |
| 명목 출력선 디아. | mm | 2.0+/-0.8@ 출력 표면에서 5~10mm 이상 |
| 변속기 타입 | - | 98% |
| 미니 전송 | - | 95% |
| 피크 격리 | dB | 30~35 |
| 최소 수익 손실 | dB | 25 |
| 최대 광전력 (CW) | W | 20, 50 또는 지정 |
| 최대 빔 디버전스 앵글 (전각) | mrad | 45 |
| 미니 타원성 | - | 0.92 |
| 최대 팽창량 | N | 5 |
| 외부 패키지 재료 | 스테인리스 스틸/알루미늄 | |
| 작동 온도 | °C | -5에서 +70 |
| 저장 온도 | °C | -20에서 +85 |
특수 펄스 응용 프로그램, 저희에게 문의하십시오.
소재는 RoHS를 준수해야 합니다.
실제 크기는 다른 요구 사항으로 인해 위의 도면과 다를 수 있습니다. 배송 데이터 시트를 참조하십시오.
주문 정보
