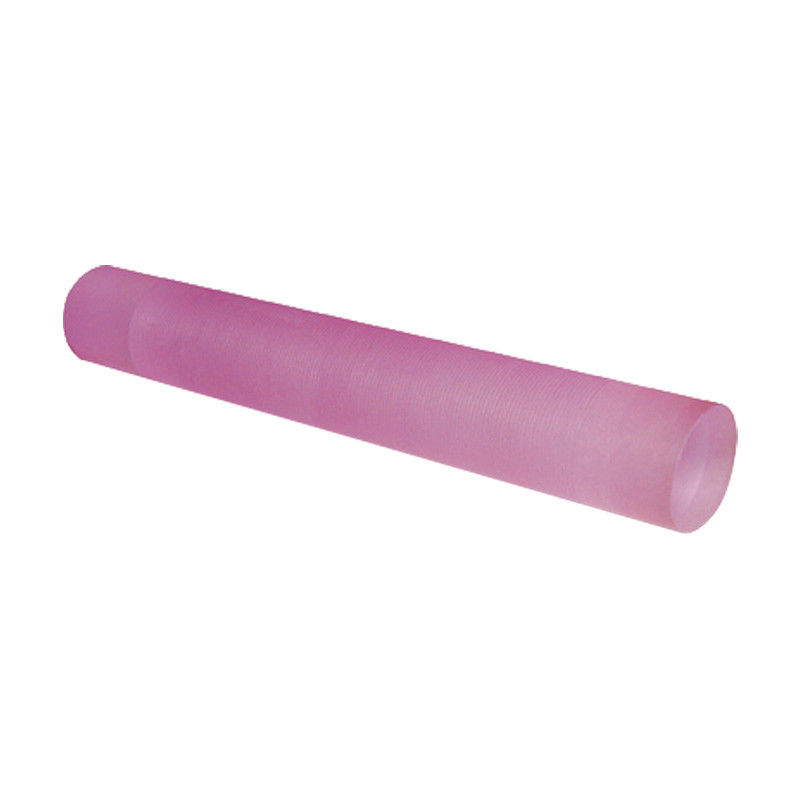

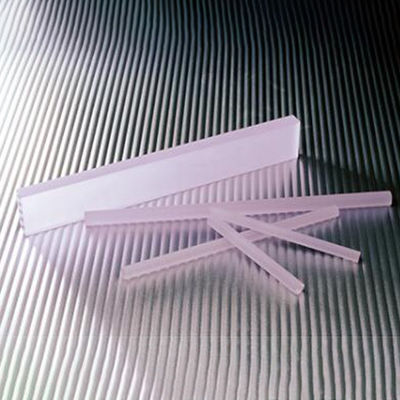

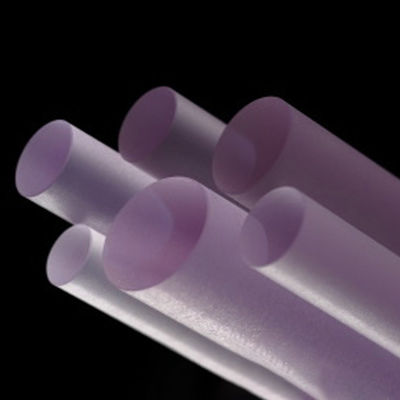

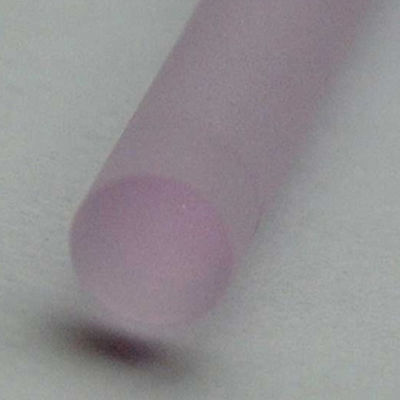

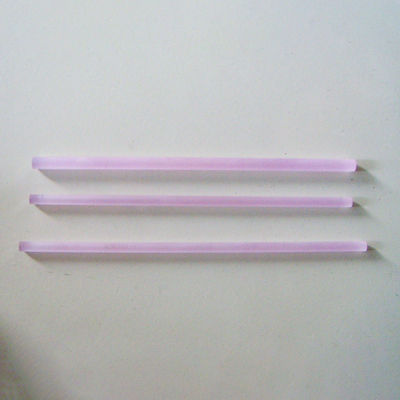

| 강조하다: | Nd YAG 스틱 닦기,Nd YAG 스틱,YAG 막대기 |
||
|---|---|---|---|
지난 10년 동안 Nd:YVO4는 높은 흡수 및 방출 단면으로 인해 다이오드 펌핑 레이저에서 Nd:YAG의 유망한 대체물로 개발되었습니다.그러나 Nd:YVO4는 열악한 물리적-기계적 특성 및 성장 어려움 등으로 인해 적용이 제한적입니다.높은 흡수 단면적을 보여주며 Nd:YVO4에 비해 많은 장점이 있습니다.
높은 네오디뮴 이온 도핑된 YAG는 새로운 기술인 TGT(Temperature Gradient Technique)에 의해 성장되었습니다.Nd 농도는 최대 3%까지 도핑될 수 있습니다.광학적 균질성이 뛰어난 대형 asf100x80mm 벌크 결정으로 산란 입자가 적고 전위 밀도가 낮습니다.
| 화학식 | Y3Al5O12 |
|---|---|
| 결정 구조 | 큐빅 |
| 격자 상수 | 12.01옹스트롬 |
| 녹는 점 | 1970°C |
| 밀도 | 4.5g/cm3 |
| 반사 지수 | 1.82 |
| 열팽창 계수 | 7.8x10-6/K |
| 열전도율(W/m/K) | 14W/m/K, 20°C 10.5W/m/K, 100°C |
| 모스 경도 | 8.5 |
| 유도 방출 단면 | 2.8x10-19cm-2 |
| 터미널 레이징 레벨의 이완 시간 | 30ns |
| 방사성 수명 | 550ms |
| 자연 형광 | 230ms |
| 선의 폭 | 0.6nm |
| 손실 계수 | 0.003cm-1@ 1064nm |
·SUPER-Nd:YAG는 펌핑 파장에서 높은 흡수 계수를 나타냅니다.따라서 길이가 짧은 결정체(예: 1mm)가 선호되며, SUPER-Nd:YAG를 사용하여 소형 마이크로 칩 레이저를 구성할 수 있습니다.
| Nd:도펀트 | 2.5% | 2% | 1.5% | 1.3% | 1.1% | 1% |
|---|---|---|---|---|---|---|
| 형광 수명 | 160ms | 180ms | 200ms | 210ms | 220ms | 240ms |
| 흡수 계수 | 7.55cm-1 | 6.57cm-1 | 5.36cm-1 | 4.66cm-1 | 3.88cm-1 | 3.55cm-1 |
| 광학 품질/등급/Nd 레벨 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 막대 크기 | 표준 등급 | 프리미엄 등급 | 표준[Nd]: 1.1원자% | 낮은 [Nd]: 0.8 원자% | |||||
| 엘 | 디 | 멸종된.비율 | 웨이브 오류 | 멸종된.비율 | 웨이브 오류 | 로드 길이에 대한 [Nd]의 공차 | 로드 길이에 대한 [Nd]의 공차 | ||
| mm | mm | (dB) | (파도) | (dB) | (파도) | 평균 [Nd] | 델타 [Nd] | 평균 [Nd] | 델타 [Nd] |
| 50 | 삼 | >25 | <0.19 | >30 | <0.13 | ±.08 | 0.06 | ±.07 | 0.05 |
| 50 | 4 | <0.21 | <0.15 | ||||||
| 50 | 5 | <0.24 | <0.16 | ||||||
| 100 | 4 | >22 | <0.28 | >27 | <0.18 | ±.08 | 0.13 | ±.06 | 0.09 |
| 100 | 5 | <0.32 | <0.21 | ||||||
| 100 | 6 | <0.36 | <0.23 | ||||||
| 100 | 6.35 | <0.37 | <0.24 | ||||||
| 150 | 6.35 | >20 | <0.48 | >25 | <0.30 | ±.05 | 0.18 | ±.04 | 0.13 |
| 150 | 8 | <0.58 | <0.35 | ||||||
| 150 | 9.52 | <0.67 | <0.40 | ||||||
| 200 | 8 | >19 | <0.71 | >24 | <0.42 | ±.02 | 0.23 | ±.02 | 0.17 |
| 200 | 9.53 | <0.82 | <0.49 | ||||||
| 200 | 10 | <0.86 | <0.51 | ||||||
코팅 |
|||||||||
| 유형 | 반사율 | 손상 임계값 | 손상 임계값 | ||||||
| (표면당 %R) | (<20nS 펄스, GW/cm^2) | (CW, kW/cm^2) | |||||||
| 아칸소 @1064nm | <0.15 | >1.4 | >25 | ||||||
| HR @1064nm | >99.9 | >1.0 | >25 | ||||||
위의 치수 외에도 귀하의 특정 요구 사항에 따라 다른 치수 또는 맞춤형도 있습니다.
