제품 상세 정보:
|
| 강조하다: | 레이저 다이오드 드라이버,QCW 레이저 다이오드 드라이버,다이오드 드라이버 |
||
|---|---|---|---|
QCW 레이저다이오드 드라이버컴팩트한 크기와 모듈화로 다양한 QCW 레이저 다이오드를 위해 특별히 설계되었습니다.최신 최신 전력 전자 장치, 고속 마이크로프로세서(MPU) 프로그램 제어 기술 및 저전력 선형 변조 기술(매우 낮은 리플 포함)을 채택합니다.그것은 우수한 전압 및 전류 출력 특성을 가지고 있습니다.오버슈트 없음, 반동 없음, 서지 없음 및 작동 시 저소음.그것은 완벽한 다중 보호 기능을 가지고 있으며 레이저 다이오드를 안정적으로 보호합니다.현재 매개변수의 조정 및 제어는 로컬 및 컴퓨터에서 선택할 수 있습니다(소프트웨어로 설정).또한 드라이버에는 알람 신호 설정도 있습니다.(예: 종료 보호를 위한 수압 경보).드라이버는 240x128 도트 매트릭스 그래픽 LCD 또는 16비트 "8" 디지털 튜브 디스플레이, 간단한 메뉴 모드 디스플레이, 멤브레인 버튼을 채택하고 친숙한 사용자 인터페이스와 오류 진단 기능을 갖추고 있습니다.그리고 TEM(peiltier element)의 온도를 정밀하게 유지하기 위한 TEC도 옵션입니다.
QCW 레이저 다이오드 드라이버는 레이저 장비 제조업체 및 연구 기관을 위한 탁월한 선택입니다.온도 매개변수를 독립적으로 설정할 수 있으며 레이저 드라이버에 연결하기 위해 직렬 라인을 통해서만 LCD에서 온도를 설정할 수도 있습니다.
이상적인 직사각형 출력 펄스 전류 파형;
최대 출력 전압 50V(적응 부하)
적응형 부하, 실제 전압의 실시간 표시;
0-150A(출력 전류는 지속적으로 조정 가능), QCW 출력;
펄스 주파수 1-2000Hz(조정 가능).최대 5kHz(듀티 사이클 =50%인 경우 사용자 지정해야 함)
펄스 폭 20-500us(조정 가능)(펄스 폭 >1000us인 경우 사용자 정의 필요)
펄스 듀티 사이클 0-25%(최대) 조정 가능.(듀티 사이클 >25%인 경우 사용자 정의 필요);
펄스 전류에 대한 로컬 및 컴퓨터 제어;
펄스 주파수에 대한 로컬 및 컴퓨터 제어;
펄스 폭에 대한 로컬 및 컴퓨터 제어;
전원 켜기/끄기를 위한 로컬 및 컴퓨터 제어;
출력 펄스를 계산하는 데 사용되는 4억 번 계산 능력 펄스 카운터 PC(Y1 및 Y2 모델에만 해당)
고속, 각 펄스의 현재 값을 하나씩 빠르게 조정합니다.
1us에서 0-6000us 지연 및 조정 단계 크기로 지연 동기화 신호 출력;
입력 알람 신호 포함(예: 수압 알람, 셧다운 보호용);
과열, 과전류 보호;
높은 안정성, 높은 간섭 방지 및 저소음;

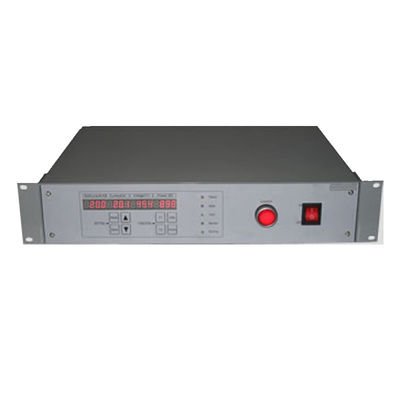

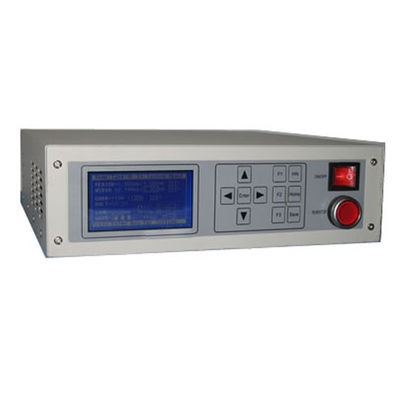

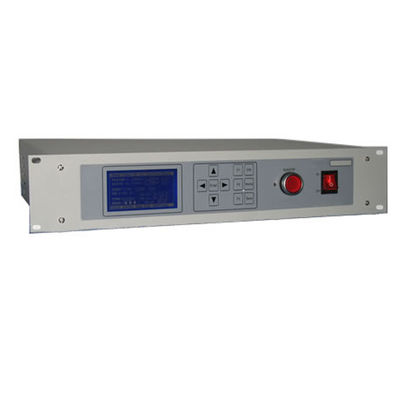

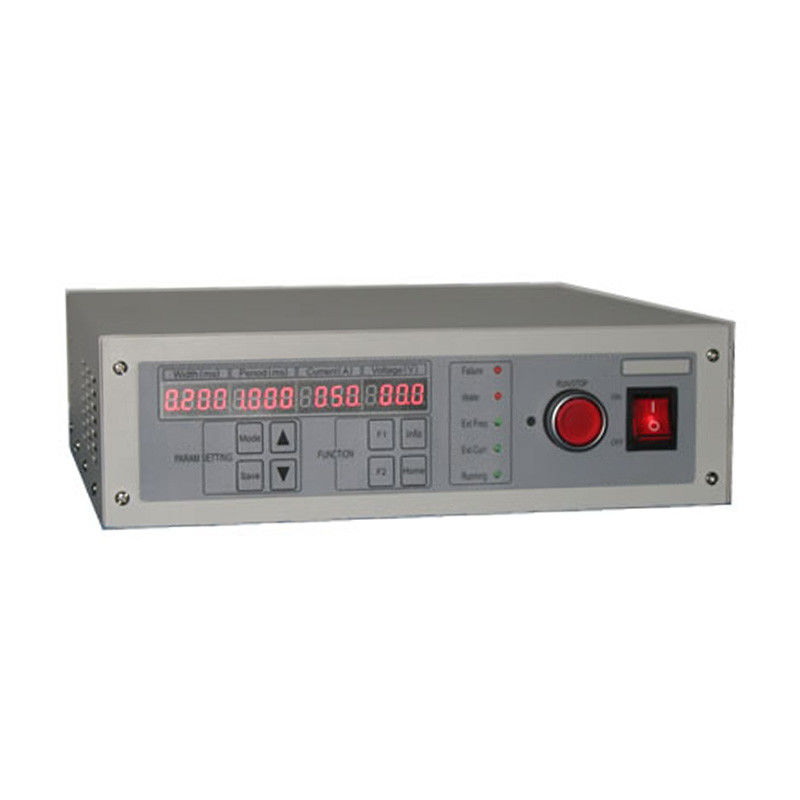

240x28 도트 매트릭스 그래픽 LCD 또는 16비트 "8" 디지털 튜브 디스플레이, 설정 전류, 실제 전류, 전압 및 전력 표시, 간단한 메뉴/모드 디스플레이, 멤브레인 버튼
사용자 친화적인 인터페이스, 고장진단 기능
완벽한 PID 제어 소프트웨어, 가열 및 냉각 모두에 대한 지능형 무단계 온도 제어 기능을 갖춘 TEC 레이저 다이오드 드라이버는 사용자를 위한 더 나은 레이저 성능과 작은 크기를 위한 좋은 옵션입니다.
고객의 요구 사항에 따라 드라이버를 사용자 정의할 수 있습니다.
| 모델 | STJ-QCW 03100 |
STJ-QCW 03120 |
STJ-QCW 03150 |
STJ-QCW 06100 |
STJ-QCW 06120 |
STJ-QCW 06150 |
STJ-QCW 12100 |
| 입력 전압(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| 출력전압(V) | 3V(자기 적응) | 3V(자기 적응) | 3V(자기 적응) | 6V(자기 적응) | 6V(자기 적응) | 6V(자기 적응) | 6V(자기 적응) |
| 출력전류(A) | 0-100A | 0-120A | 0-150A | 0-100A | 0-120A | 0-150 | 0-100A |
| 주파수(Hz) | 1-2000년 | 1-2000년 | 1-2000년 | 1-2000년 | 1-2000년 | 1-2000년 | 1-2000년 |
| 펄스폭(us) | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 |
| 듀티 사이클(%) | ≤25 | ≤25 | ≤25 | ≤25 | ≤25 | ≤25 | ≤25 |
| 평균 출력 전력 | ≤75W | ≤90W | ≤110W | ≤150W | ≤180W | ≤225W | ≤300W |
| 상승/하강 시간(us) | ≤20/15 | ≤20/15 | ≤20/15 | ≤20/15 | ≤20/15 | ≤20/15 | ≤20/15 |
| 동기 신호(us) | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 |
| 전압 노이즈(Vp-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 전류 노이즈(Ap-p) | ≤50mA | ≤60mA | ≤70mA | ≤50mA | ≤60mA | ≤70mA | ≤50mA |
| 안정%) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| 작동 모드(CW/QCW) | QCW | QCW | QCW | QCW | QCW | QCW | QCW |
| (LCD/LED) | LCD/LED | LCD/LED | LCD/LED | LCD/LED | LCD/LED | LCD/LED | LCD/LED |
| 작동 온도(°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| 환경 습도(%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
| 모델 | STJ-QCW 12150 |
STJ-QCW 24100 |
STJ-QCW 24150 |
STJ-QCW 30100 |
STJ-QCW 30150 |
STJ-QCW 50100 |
STJ-QCW 50150 |
| 입력 전압(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| 출력전압(V) | 12V(자기 적응)) | 24V(자기 적응)) | 24V(자기 적응)) | 30V(자체적응)) | 30V(자체적응)) | 50V(자체적응)) | 50V(자체적응)) |
| 출력 전류(A) | 0-150A | 0-100A | 0-150A | 0-100A | 0-150A | 0-100A | 0-150A |
| 주파수(Hz) | 1-1600년 | 1-1200 | 1-800 | 1-1000 | 1-700 | 1-700 | 1-500 |
| 펄스폭(us) | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 |
| 듀티 사이클(%) | ≤16 | ≤12 | ≤8 | ≤10 | ≤7 | ≤7 | ≤5 |
| 평균 출력 전력 | ≤290W | ≤290W | ≤290W | ≤300W | ≤315W | ≤350W | ≤375W |
| 상승/하강 시간(US) | ≤20/15 | ≤20/15 | ≤20/15 | ≤20/15 | ≤20/15 | ≤25/20 | ≤25/20 |
| 동기 신호(us) | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 |
| 전압 노이즈(Vp-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 전류 노이즈(Ap-p) | ≤70mA | ≤60mA | ≤70mA | ≤60mA | ≤70mA | ≤70mA | ≤50mA |
| 안정%) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| 작동 모드(CW/QCW) | QCW | QCW | QCW | QCW | QCW | QCW | QCW |
| (LCD/LED) | LCD/LED | LCD/LED | LCD/LED | LCD/LED | LCD/LED | LCD/LED | LCD/LED |
| 작동 온도(°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| 환경 습도(%) | £90 | £90 | £90 | £90 | £90 | £90 | £90 |
비고:
110VAC 입력 전원 공급 장치가 필요한 경우 주문 시 알려주십시오.
네 가지 크기의 드라이버가 있습니다. W×L×H=304×295×88mm(Y1, S1);
위의 드라이버는 당사의 표준 모델입니다.우리는 또한 고객의 매개 변수에 따라 사용자 정의할 수 있습니다.
조정 가능한 사전 전류로 드라이버를 사용자 정의할 수 있습니다(예열 전류, 유지 전류, 기본 전류라고도 함).
