제품 상세 정보:
|
| 강조하다: | TEC 컨트롤러와 함께 다이오드 드라이버,레이저 다이오드 드라이버,다이오드 드라이버 |
||
|---|---|---|---|

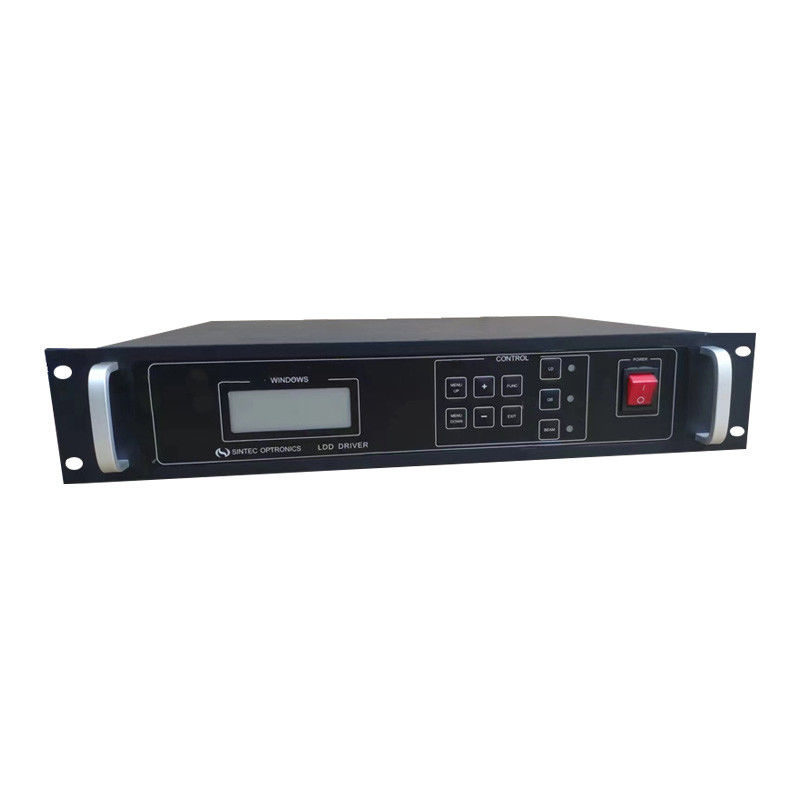

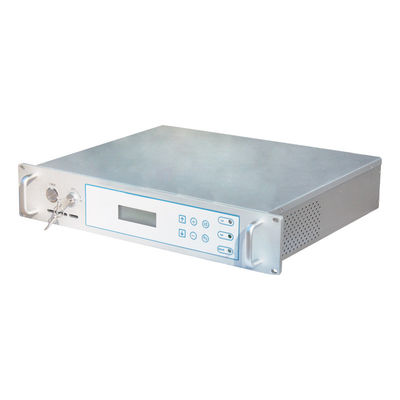

TEC 컨트롤러가 있는 ST-LDDY 시리즈 다이오드 레이저 드라이버는 다이오드 레이저를 구동하도록 설계되었습니다.최대 2개의 다이오드와 4개의 TE 쿨러를 구동할 수 있습니다.그 중 2개의 TE 냉각기는 다이오드 레이저를 냉각하는 데 사용되고 2개의 TE 냉각기는 SHG 크리스탈과 THG 크리스탈을 냉각하는 데 사용됩니다.드라이버는 모듈로 만들어지므로 고객은 필요에 따라 더 저렴한 비용과 더 작은 크기로 모듈(드라이버 출력)을 선택할 수 있습니다.
당사의 다이오드 드라이버는 접촉식이며 신뢰할 수 있습니다.다이오드 레이저, 파이버 레이저 및 DPSS 레이저를 구동하는 데 이상적인 전원 공급 장치입니다.
특징:
신청:
기술 사양:
| 4채널 TEC 컨트롤 | ±0.01 °C의 온도 안정성을 가진 NTC 사용 2방향 제어(냉각 또는 가열) |
|
| 온도1 | 정확도 ±0.01 °C의 2방향 12V/10A 출력, 다이오드 레이저 구동에 사용 | |
| 온도2 | 정확도 ±0.01 °C의 2방향 12V/10A 출력, 시스템에 수냉 장치가 없는 경우 두 번째 다이오드 레이저를 구동하거나 레이저 크리스탈의 온도를 제어하는 데 사용됨 | |
| 온도3 | 정확도 ±0.01 °C의 2방향 5V/3A 출력, 크리스털 온도 제어에 사용 | |
| 온도4 | 정확도 ±0.01 °C의 2방향 5V/3A 출력, 크리스털 온도 제어에 사용 | |
| LD 드라이버 | 각각 최대 2채널 출력.5V 및 0-60 조정 가능 또는 최대 출력.다이오드를 구동하도록 32V 및 0-16A 조정 가능. 효율>85%, 전류 리플<10mA, 전압 리플<15mV. 전압 고정, 과전류 및 과전압 보호. 낮은 전압 보호. 외부 인에이블 제어 및 전류 제어를 지원합니다. |
|
| AOM/Q 스위치 제어 | 주파수 1000Hz-300000Hz, 단계 1000Hz의 내부 PWM. 펄스 폭 100ns - 30us 조정 가능. 내부/외부 제어 선택 가능. 온도 알람. |
|
| 옵션 | AOM/Q 스위치 드라이버(41MHz, 80MHz), RS232 제어 | |
| 파트 모델 | ST-LDDY1015 | ST-LDDY1515 | ST-LDDY2415 | ST-LDDY2815 | ST-LDDY3215 | ||||
| 입력 전압(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | ||||
| TEC 제어 수 | 1-4 | 1-4 | 1-4 | 1-4 | 1-4 | ||||
| 온도 정확도 | ±0.01°C | ||||||||
| 온도 조종 범위 | 5°C-50°C | ||||||||
| 온도 센서 | NTC(10K@25 °C) | ||||||||
| LD로 첫 번째 출력 | 15A/10V | 15A/15V | 15A/24V | 15A/28V | 15A/32V | ||||
| LD로 두 번째 출력 | 15A/10V | 15A/15V | 15A/24V | 15A/28V | 15A/32V | ||||
| PWM 주파수 | 1-500kHz | 1-500kHz | 1-500kHz | 1-500kHz | 1-500kHz | ||||
| 치수 | 폭×길이×높이=483×308×88mm | ||||||||
| 무게 | 2kg | ||||||||
비고: 위의 제품은 최대 32V 15A 출력의 고전압으로 모든 다이오드 레이저를 구동하는 데 적합합니다.
| 파트 모델 | ST-LDDY0515 | ST-LDDY0530 | ST-LDDY0540 | ST-LDDY0550 | ST-LDDY0560 | ||||
| 입력 전압(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | ||||
| TEC 제어 수 | 1-4 | 1-4 | 1-4 | 1-4 | 1-4 | ||||
| 온도 정확도 | ±0.01°C | ||||||||
| 온도 조종 범위 | 5℃~50℃ | ||||||||
| 온도 센서 | NTC(10K@25 °C) | ||||||||
| LD로 첫 번째 출력 | 15A/5V | 30A/5V | 40A/5V | 50A/5V | 60A/5V | ||||
| LD로 두 번째 출력 | 15A/5V | 30A/5V | 40A/5V | 50A/5V | 60A/5V | ||||
| PWM 주파수 | 1-500kHz | 1-500kHz | 1-500kHz | 1-500kHz | 1-500kHz | ||||
| 치수 | 폭×길이×높이=483×308×88mm | ||||||||
| 무게 | 2kg | ||||||||
비고: 최대 5V 60A 출력에서 고전류로 모든 다이오드 레이저를 구동하는 데 적합합니다.
제안:

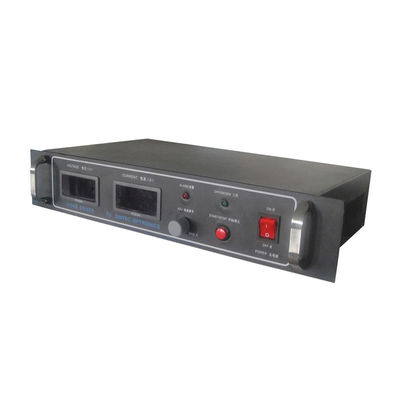

레이저 다이오드 드라이버 ST-LDD-AAVV는 열전 냉각기 컨트롤러가 없는 고전류 레이저 다이오드 드라이버입니다.전류 제어, 과도 억제, 과열 보호, 단락 보호 및 과전류 제한이 제공됩니다.2개의 디지털 미터는 출력 전류와 출력 전압을 보여줍니다.드라이버는 주로 다이오드 모듈을 구동하는 데 사용됩니다.
명세서:
주목:
드라이버를 선택하려면 먼저 출력 전압을 확정한 다음 최대 출력 전력을 확정할 수 있습니다.최대 출력 전류는 최대 전력을 출력 전압으로 나눈 값입니다.
일반적인 다이오드 드라이버:
| 부품 번호 | ST-LDD3012 | ST-LDD3024 | ST-LDD6024 | ST-LDD6060 | ST-LDD30120 | ST-LDD60120 |
| 출력 전류 | 0-30A | 0-30A | 0-60A | 0-60A | 0-30A | 0-60A |
| 출력 전압 | 0-12V | 0-24V | 0-24V | 0-60V | 0-120V | 0-120V |
| 입력 전압 | 220V AC | 220V AC | 220V AC | 380V AC | 220V AC | 220V AC |

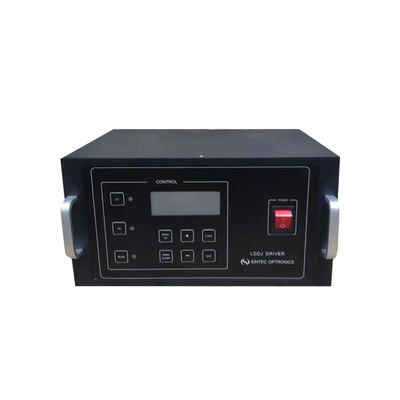

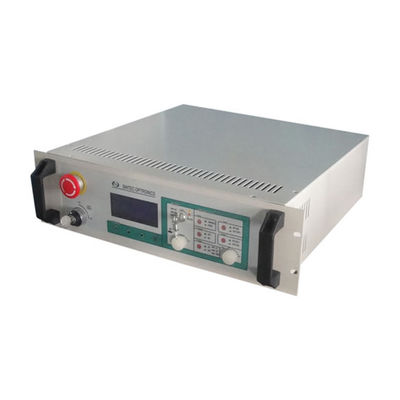

ST-LDDJ 시리즈 다이오드 드라이버는 시스템 컨트롤러, 다이오드 드라이버 및 TEC 컨트롤러로 구성된 올인원 시스템입니다.다이오드 드라이버에는 OEM 19인치 드라이버와 벤치탑 드라이버의 두 가지 유형의 전망이 있습니다.사용자는 당사 드라이버를 시스템에 통합하거나 실험실에서 개별적으로 사용할 수 있습니다.당사 드라이버는 하나의 레이저 다이오드와 하나의 TEC 쿨러를 구동할 수 있습니다.
특징:
표준 모델:
| 부품 번호 | 출력(최대) | 최대출력 전력, W | 비고 |
| ST-LDDJ-3A24V-TECz-OEM | 3A24V | 60 | |
| ST-LDDJ-10A3V-TECz-OEM | 10A3V | 30 | |
| ST-LDDJ-5A24V-TECz-OEM | 5A24V | 100 | |
| ST-LDDJ-15A22V-TECz-OEM | 15A22V | 330 | |
| ST-LDDJ-15A30V-TECz-OEM | 15A30V | 420 | |
| ST-LDDJ-15A34V-TECz-OEM | 15A34V | 500 | |
| ST-LDDJ-25A24V-TECz-OEM | 25A24V | 550 | |
| ST-LDDJ-20A32V-TECz-OEM | 20A32V | 550 | |
| ST-LDDJ-15A48V-TECz-OEM | 15A48V | 650 | |
| ST-LDDJ-15A60V-TECz-OEM | 15A60V | 825 | |
| ST-LDDJ-15A72V-TECz-OEM | 15A72V | 1000 | |
| ST-LDDJ-60A5V-TECz-OEM | 60A5V | 300 | |
| ST-LDDJ-100A5V-TECz-OEM | 100A5V | 500 | |
| ST-LDDJ-60A24V-TECz-OEM | 60A24V | 1320년 | |
| ST-LDDJ-60A32V-TECz-OEM | 60A32V | 1800년 | |
| ST-LDDJ-50A36V-TECz-OEM | 50A36V | 1800년 | |
| ST-LDDJ-40A48V-TECz-OEM | 40A48V | 1800년 | |
| ST-LDDJ-30A60V-TECz-OEM | 30A60V | 1800년 | |
| ST-LDDJ-2A2V-TECz-OEM | 15A24V | ||
| ST-LDDJ-2A2V-TECz-OEM | 2A2V | DFB 레이저 | |
| ST-LDDJ-3A4.5V-TECz-OEM | 3A4.5V | DFB/TO 레이저 |
비고: 부품 번호: ST-LDDJ-xxAyyV-TECx-OEM, 최대 출력.현재 xxA, 자체 적응형 전압 0-yyV, TECz는 TEC 부품 번호이고 z는 번호입니다(다음 표를 참조하십시오. OEM은 OEM 19인치 드라이버이며 OEM이 없다는 것은 벤치탑 드라이버를 의미합니다.
| 기술 부품 번호 | 온도 안정성 | TEC 운전(최대) | 특징 |
| TEC | 0.01 | 10A@24V /12A@12V | 일반용, NTC |
| TEC2 | 0.01 | 10A@24V /12A@12V | PT100 |
| TEC3 | 0.01 | 10A@24V /12A@12V | PT1000 |
| TEC4 | 0.01 | 18A@24V /24A@12V | 일반 용도 |
| TEC5 | 0.01 | 18A@24V /24A@12V | PT100 |
| TEC6 | 0.01 | 18A@24V /24A@12V | PT1000 |
| TEC7 | 0.01 | 10A@24V /12A@12V | NE 컴팩트 |
| TEC8 | 0.01 | 10A@24V /12A@12V | PT100 |
| TEC9 | 0.01 | 10A@24V /12A@12V | PT1000 |
| TEC10 | 0.1 | 12A@24V /15A@12V | NC 단순화 |
| TEC11 | 0.01 | 4.5V2.5A | 소형 TEC용 |
| TEC12 | 0.01 | 4.5V3A | 소형 TTEC용 |
| TEC13 | 0.01 | 4.5V3A | SA 콤팩트 |
| TEC14 | 0.001 | 4.4V2.8A | 아날로그 PID, 더 빠름, DFB/TO |
비고: 1) 기본값은 10k NTC 온도 센서입니다.2) 우리는 TEC 냉각기를 공급하지 않으며 고객은 현지 시장에서 구입할 수 있습니다.
