제품 상세 정보:
|
| 강조하다: | 현재 리플 다이오드 레이저 드라이버,다이오드 레이저 드라이버,레이저 드라이버 |
||
|---|---|---|---|
우리 회사에서 소개한 일련의 다이오드 레이저 전원 공급 장치는 초저 전류 리플, 초저 온도 드리프트, 높은 안정성 및 높은 신뢰성의 장점을 가지고 있습니다.전원 공급 장치는 PWM 변환 기술을 채택하고 전체 변환 효율이 매우 높습니다.전원 공급 장치는 전면 패널 조작 또는 외부 제어 인터페이스를 통해 외부 장치로 제어할 수 있으며 원격 제어를 위해 RS232 인터페이스를 통해 컴퓨터에 연결할 수도 있습니다.우리는 과전류, 과전압, 과열 및 정전기 방지 보호 기능으로 레이저 다이오드 LD 보호 조치를 충분히 고려합니다.전원 공급 장치에는 비상 종료 레이저 출력 기능과 작동 버튼이 있습니다.
이 일련의 전원 공급 장치는 외부형 WZ, 내장형 NZ, 실험실형 SY(데스크탑), 테이블에서 독립적으로 사용하거나 시스템에 통합할 수 있는 TT형, 드라이브 전용으로만 사용되는 WK형으로 구분됩니다. 온도 조절을 위한 TEC 쿨러.그리고 출력 구동 및 제어는 다이오드 구동, 하나 또는 두 개의 TEC 온도 제어, 음향 광학 Q-스위치 제어입니다.또한 우리 회사는 고객의 특정 요구에 따라 모든 종류의 다이오드 드라이버를 사용자 정의할 수 있습니다.
| 부품 번호 | 입력 전력 | LD 최대 출력 | 온도 제어의 최대 출력 | 치수 |
| STYA-12V12A-1T-SY | 220VAC | 12.5V/12A | 15V/12A | 160*320*110 |
| STYA-03V10A-TT | 220VAC | 3.5V/10A | 145*260*83 | |
| STYA-03V20A-TT | 220VAC | 3.5V/20A | 145*260*83 | |
| STYA-03V30A-TT | 220VAC | 3.5V/30A | 145*260*83 | |
| STYA-03V40A-TT | 220VAC | 3.5V/40A | 145*260*83 | |
| STYA-03V50A-TT | 220VAC | 3.5V/50A | 145*260*83 | |
| STYA-03V60A-TT | 220VAC | 3.5V/60A | 145*260*83 | |
| STYA-09V25A-TT | 220VAC | 9.5V/25A | 145*260*83 | |
| STYA-12V20A-TT | 220VAC | 12.5V/20A | 145*260*83 | |
| STYA-16V16A-TT | 220VAC | 16.5V/16A | 145*260*83 | |
| STYA-20V13A-TT | 220VAC | 20.5V/13A | 145*260*83 | |
| STYA-25V10A-TT | 220VAC | 25.5V/10A | 145*260*83 | |
| STYA-30V08A-TT | 220VAC | 30.5V/8A | 145*260*83 | |
| STYA-03V75A-1T-WZ | 220VAC | 3.3V/75A | 22V/15A | 483*425*133 |
| STYA-06V50A-2T-Q-WZ | 220VAC | 6V/50A | 12V/10A+Q 제어 | 483*425*133 |
| STYA-9V100A-WZ | 220VAC | 9.5V/100A | 483*350*89 | |
| STYA-12V80A-WZ | 220VAC | 12.5V/80A | 483*350*89 | |
| STYA-15V60A-WZ | 220VAC | 15.5V/60A | 483*350*89 | |
| STYA-20V50A-WZ | 220VAC | 20.5V/50A | 483*350*89 | |
| STYA-25V40A-WZ | 220VAC | 25.5V/40A | 483*350*89 | |
| STYA-30V30A-WZ | 220VAC | 30.5V/30A | 483*350*89 | |
| STYA-15V15A-WK | 15V/15A | 160*320*110 |

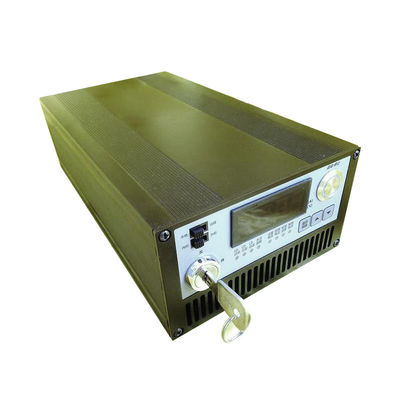

STYA-12V12A-1T-SY 다이오드 레이저 드라이버(이하 "전원 공급 장치"라고 함)는 당사에서 출시한 실험실용(데스크탑) 전원 공급 장치 시리즈 중 하나입니다.이 전원 공급 장치 시리즈의 특징은 초저 전류 리플, 초저 온도 드리프트, 높은 안정성 및 높은 신뢰성입니다.전원 공급 장치는 PWM 변환 기술을 채택하여 전체 변환 효율이 매우 높습니다.전원 공급 장치는 전면 패널 조작 또는 외부 제어 인터페이스를 통해 외부 장치로 제어할 수 있으며 원격 제어를 위해 RS232 인터페이스를 통해 컴퓨터에 연결할 수도 있습니다.전원 공급 장치 설계는 과전류, 과전압, 과열 및 정전기 방지 기능으로 레이저 다이오드 LD 보호 조치를 완전히 고려합니다.전원 공급 장치에는 비상 종료 레이저 출력 기능과 작동 버튼이 있습니다.전원 공급 장치의 전면 패널은 로컬/원격, 내부 제어/외부 제어 스위치로 설계되어 사용자가 다양한 제어 모드로 전환하는 데 편리합니다.디스플레이 화면은 설정된 전류, 측정된 전류, 측정된 온도, 한계 전류 매개변수를 표시할 수 있습니다.동시에 데이터 저장 장치는 전원 공급 장치 내부에 설계되어 언제든지 전원 상태 매개변수를 저장할 수 있습니다.전원 공급 장치에는 제한 전류 설정 기능이 있습니다.제한 전류를 설정하면 전원 동작 시 설정된 전류는 어떠한 경우에도 제한 값을 초과하지 않습니다.전원 공급 장치에는 LD 온도의 실시간 감지 및 표시 기능이 있으며 LD의 제어 온도는 전면 패널을 통해 조정할 수 있습니다.전원 공급 장치의 전면 패널에는 다양한 상태 표시 LED가 있어 사용자가 전원 공급 장치의 상태를 쉽게 알 수 있습니다.전원 공급 장치는 후면 패널에 외부 제어 인터페이스(DB15)를 제공하여 외부 장치를 제어하여 현재 값을 설정하고 현재 작업을 시작/중지할 수 있습니다.외부 제어 인터페이스는 또한 외부 장치의 실시간 전류 감지 신호, 정전 신호 및 인터록 신호를 제공할 수 있습니다.전원 공급 장치가 원격 제어 상태에 있을 때 호스트 컴퓨터는 전원 공급 장치의 현재 값, 현재 시작/정지 작업을 설정하고 언제든지 전원 공급 장치 매개 변수를 쿼리하고 전원 업로드 정보를 수락할 수 있습니다.주요 기능은 다음과 같습니다.
주요 기술 매개변수:
| 입력 전력 | AC220V±20% 50±3Hz |
| 출력 전압(LD) | 3~12.5V 자체 적응형 부하 |
| 출력 전류(LD) | 0.1~12A 연속 조절 가능 |
| 전력 변환 효율 | ≥85% |
| 현재 불안정 | ≤±0.2% |
| 현재 소음 | ≤0.3% |
| 전류는 임펄스를 통해 시작됩니다. | 0% |
| 전류는 백 임펄스를 끕니다. | 0% |
| 전류 시작 상승 에지 | 100mS |
| 전류 오프 하강 에지 | 0.1mS |
| 온도 제어 드라이브 기능 | 15V/12A |
| 온도 조종 정밀도 | ≤±0.01℃ |
| 운영 환경 | 온도: -10~+50℃;습도: <85% |
| 보관 환경 | 온도: -30~+85℃;습도: <90% |
| 치수 | 160*320*110(밀리미터) |
| 무게 | 5kg |

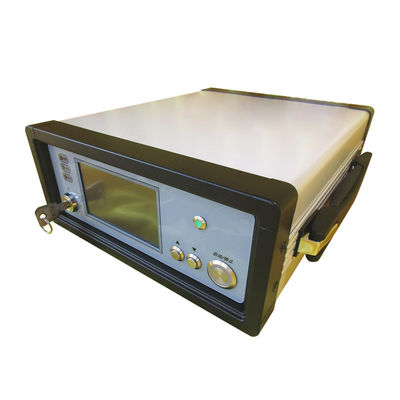

TYA-16V16A-TT 다이오드 레이저 드라이브(이하 "전원 공급 장치"라고 함)는 당사에서 출시한 시리즈 LD 드라이브 전원 공급 장치 중 하나입니다.이 일련의 전원 공급 장치에는 완전히 독립적으로 사용할 수 있고 시스템에 쉽게 통합할 수 있는 기능이 있습니다.전원 공급 장치는 PWM 제어 기술과 당사의 핵심 특허 기술을 채택하여 전체 변환 효율이 매우 높고 전류 리플이 낮으며 온도 드리프트 특성이 낮습니다.전원 공급 장치는 전면 패널 또는 외부 제어 인터페이스를 통해 로컬로 제어하거나 컴퓨터에서 원격으로 제어할 수 있습니다.전면 패널을 제어에 사용하는 경우 전원 공급 장치에는 전류 설정을 제한하고 전원 공급 장치 매개 변수를 자동으로 저장하는 기능도 있습니다.전원 공급 장치가 시스템에 통합되거나 외부 장치에 의해 제어되는 경우 "내부 제어/외부 제어" 토글 스위치를 "외부 제어" 위치에 놓은 다음 외부 제어 인터페이스(DB15)를 통해 제어하십시오.그리고 전원 공급 장치 지원 컴퓨터 원격 제어는 RS232 인터페이스를 통해 현재 크기, 현재 시작 및 정지 작업의 설정을 실현할 수 있으며 언제든지 다양한 상태 매개 변수의 전원을 쿼리하고 전원 공급 장치가 업로드한 모든 종류의 정보를 수락합니다.전원 공급 장치는 외부 장비의 연동 신호 인터페이스로 설계되어 모든 제어 모드에서 전원 공급 장치와 외부 장비(워터 쿨러 등) 간의 연동을 실현하는 데 편리합니다.전원 공급 장치의 구동 전류 출력 인터페이스는 두 가지 방법으로 선택할 수 있습니다. 1. 실험실 또는 통합 시스템 사용자에게 적합한 터미널 모드;2. 전원 공급 장치 및 고체 레이저 및 기타 상대적으로 고정된 연결 사용자에게 적합한 항공 플러그 모드.주요 기능은 다음과 같습니다.
주요 기술 사양:
| 입력 전력 | AC220V±20% 50±3Hz |
| 출력 전압 | 3~16.5V 자기 적응형 부하 |
| 출력 전류 | 0.1~16A 연속 조절 가능 |
| 최대 출력 전력 | 260W |
| 전력 변환 효율 | ≥87% |
| 현재 불안정 | ≤±0.3% |
| 현재 소음 | ≤0.3% |
| 온도 드리프트 | ≤20ppm |
| 전류는 임펄스를 통해 시작됩니다. | 0% |
| 전류는 백 임펄스를 끕니다. | 0% |
| 전류 시작 상승 에지 | 과태 100mS (선택 10~5000mS) |
| 전류 오프 하강 에지 | 0.1ms |
| 업무 환경 | 온도: -10~+50℃;습도: <85% |
| 보관 환경 | 온도: -30~+85℃;습도: <90% |
| 치수 | 145*260*83mm |
| 무게 | 3kg |
STYA-16V16A-TT(260W) 시리즈 LD 드라이버 목록:
| 부품 번호 | 최대 출력 전압(V) | 최대 출력 전류(A) | 출력 전류 불안정 | 현재의 노이즈(A-p) |
현재 켜짐 상승 시간(밀리초) |
현재 꺼짐 하강 시간(밀리초) |
전력 변환 효율 |
| STYA-09V25A-TT | 3-9.5V | 25A 연속 조절 가능 | ≤±0.3% | ≤0.3% | 기본 100ms 10-1000ms |
0.1ms | ≥85% |
| STYA-12V20A-TT | 3-12.5V | 20A 연속 조절 가능 | ≤±0.3% | ≤0.3% | 기본 100ms 10-1000ms |
0.1ms | ≥86% |
| STYA-16V16A-TT | 3-16.5V | 16A 연속 조절 가능 | ≤±0.3% | ≤0.3% | 기본 100ms 10-1000ms |
0.1ms | ≥87% |
| STYA-20V13A-TT | 3-20.5V | 13A 연속 조절 가능 | ≤±0.3% | ≤0.3% | 기본 100ms
10-1000ms |
0.1ms | ≥87% |
| STYA-25V10A-TT | 3-25.5V | 10A 연속 조절 가능 | ≤±0.3% | ≤0.3% | 기본 100ms 10-1000ms |
0.1ms | ≥87% |
| STYA-30V08A-TT | 3-30.5V | 8A 연속 조절 가능 | ≤±0.3% | ≤0.3% | 기본 100ms 10-1000ms |
0.1ms | ≥88% |

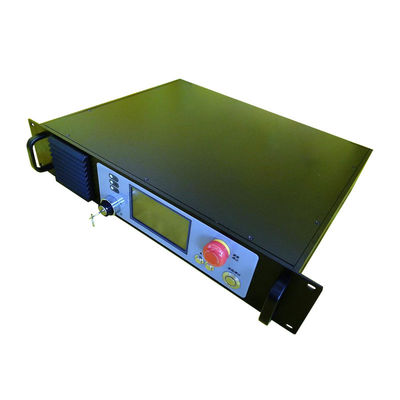

STYA-06V50A-2T-Q-WZ 다이오드 레이저 드라이버 전원 공급 장치(이하 "전원 공급 장치"라고 함)는 고체 레이저 펌프 소스 및 Q 스위치에 필요한 RF 신호를 제공하기 위해 LD 펌핑 고체 레이저 드라이버용으로 설계되었습니다.동시에 전원 공급 장치는 LD 및 옥타브 크리스탈을 위한 TEC 온도 제어 회로도 제공합니다.펄스 폭과 주파수를 조정할 수 있는 TTL 펄스 생성 회로와 TTL 펄스 제어 회로는 전원 공급 장치 내부에 설계되었습니다.전원 공급 장치에는 Q 드라이브 내부 제어와 외부 제어의 변환 기능이 있습니다.Q 드라이브 내부 제어에서 TTL 펄스와 그 제어는 전원 공급 장치에서 제공됩니다.Q 드라이브 외부 제어에서 TTL 펄스와 그 제어는 외부 장치에서 제공됩니다.전원 공급 장치에는 현재 내부 제어 및 외부 제어 변환 기능이 있으며 현재 내부 제어에서 전원 공급 장치 전류 설정 및 시작 및 정지는 전면 패널 터치 스크린 및 기타 해당 키로 작동됩니다.전류 외부 제어에서 전원 전류의 값은 외부 장치의 아날로그 신호에 의해 설정되고 전류의 시작 및 중지는 외부 장치의 TTL 신호에 의해 제어됩니다.전원 공급 장치에는 RS232 인터페이스와 원격 컴퓨터 통신을 통해 원격 제어 기능이 있으며 전원 공급 장치의 현재 크기, 현재 시작 및 중지 작업을 언제든지 설정할 수 있으며 다양한 상태 매개 변수의 전원을 쿼리하고 모든 종류를 허용합니다. 전원 공급 장치에 의해 업로드된 정보.전원 공급 장치는 5개의 공통 출력 모드와 저장 기능으로 설계되었습니다.사용자는 공통 모드에서 현재 크기, 펄스 폭 및 펄스 주파수와 같은 매개 변수를 미리 설정하고 저장할 수 있으므로 사용자가 신속하게 작동하는 데 편리합니다.전원 공급 장치에는 자동 저장 기능이 있으며 전원 공급 장치의 현재 매개 변수는 언제든지 저장할 수 있으며 다음에 전원을 켤 때 전원이 자동으로 마지막 사용 모드로 들어갑니다.전원 공급 장치는 또한 언제든지 쿼리할 수 있도록 사용자의 사용 정보를 자동으로 저장합니다.전원 공급 장치의 각 링크 설계는 안전 표시기에 따라 레이저 장비 관련 안전 표준의 요구 사항을 충분히 고려했습니다.주요 기능은 다음과 같습니다.
주요 기술 사양:
| 입력 전력 | AC220V±20% 50±3Hz |
| 출력 전압(LD) | 0~6.0V 자기적응부하 |
| 출력 전류(LD) | 0.1~ 50A 연속 조절 가능 |
| 전력 변환 효율 | ≥85% |
| 현재 불안정 | ≤±0.2% |
| 현재 소음 | ≤0.3% |
| 온도 드리프트 | ≤ 20ppm |
| 전류는 임펄스를 통해 시작됩니다. | 0% |
| 전류는 백 임펄스를 끕니다. | 0% |
| 전류 시작 상승 에지 | 기본 100ms |
| 전류 오프 하강 에지 | 0.1mS |
| TTL 펄스 폭 | 0.5-10(미국) 옵션 |
| TTL 펄스 주파수 | 1 ~ 100(kHz) 옵션 |
| LD 온도 컨트롤러 드라이브 | 12V/10A |
| LD 온도 제어 정확도 | ≤ ±0.1℃ |
| 레이저 헤드 온도 제어 드라이브 | 12V/10A |
| 레이저 헤드의 온도 제어 정확도 | ≤±0.1℃ |
| 운영 환경 | 온도: -10~+50℃;습도: <90% |
| 보관 환경 | 온도: -20~+85℃;습도: <95% |
| 치수 | 483*425*133(mm) |
| 무게 | 12kg |
| 외부 퓨즈 튜브 | 10A |
STYA-15V15A-WK 온도 컨트롤러(이하 온도 제어 전원 공급 장치라고 함)는 완전한 PID 알고리즘을 포함하여 PWM 변조 이론을 기반으로 설계된 빠른 응답을 제공하는 고정밀 온도 제어 전원 공급 장치입니다.온도 조절 전원의 액추에이터는 반도체 냉동기(TEC)이고 온도 감지 장치는 서미스터 NTC10K입니다. 온도 조절 전원은 양방향 냉각 및 가열 제어를 지원합니다.온도 제어 전원은 작동하기 쉬운 인간-기계 인터페이스(로컬)의 전면 패널을 통해 제어할 수 있습니다.전면 패널에서 제어 대상의 온도 매개변수를 설정하고, 실시간 온도 감지를 표시하고, 온도 제어 전원을 시작 및 중지하고, 온도 제어 전원의 상태 정보를 표시할 수 있습니다.온도 제어 전원은 RS232 인터페이스를 통해 컴퓨터로 원격 제어할 수도 있습니다.원격 제어 모드에서 온도 제어 전원 공급 장치의 온도 매개 변수를 설정하고 실시간 온도 및 다양한 상태 정보를 언제든지 쿼리하고 온도 제어 전원 공급 장치의 시작 및 대기 작업을 수행하고 온도 제어 장치에서 업로드한 오류 정보를 수신할 수 있습니다. 전원 공급 장치.온도 제어 전원 공급 장치에는 관련 설정 매개변수를 자동으로 저장하는 자동 메모리 기능이 있습니다.온도 제어 전원은 저소음, 휴대용 구조 설계, 터치 스크린 및 물리적 키 공유 작동 방식을 채택합니다.주요 기능은 다음과 같습니다.
| 입력 전원 | AC220V±20% 50±3Hz |
| 출력 전압 범위 | -15~+15V(적응 열부하) |
| 최대 구동 전류 | 15A |
| 전체 변환 효율 | ≥85% |
| 온도 설정 범위 | 1~99℃ |
| 온도 조종 범위 | -10~110℃ |
| 온도 조종 정확도 | ≤±0.01℃ |
| 시작 전류가 임펄스를 초과함 | 0% |
| 온도 샘플링 장치 | NTC10K@25℃,B=3950 |
| 운영 환경 | 온도: -10~+50℃;습도: <85% |
| 보관 환경 | 온도: -30~+85℃;습도: <90% |
| 치수 | 160*320*110(밀리미터) |
| 무게 | 3kg |
| 외부 퓨즈 튜브 | 5A |
