| 강조하다: | CW 레이저 다이오드 드라이버,CW 레이저 다이오드 드라이버 지능형 모듈,레이저 다이오드 드라이버 |
||
|---|---|---|---|

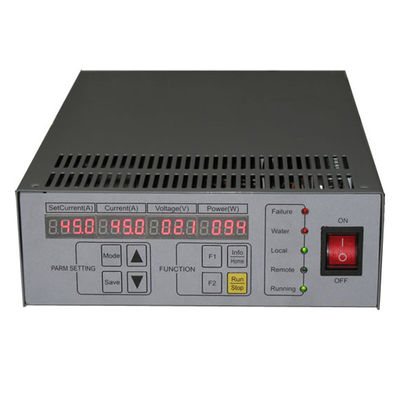

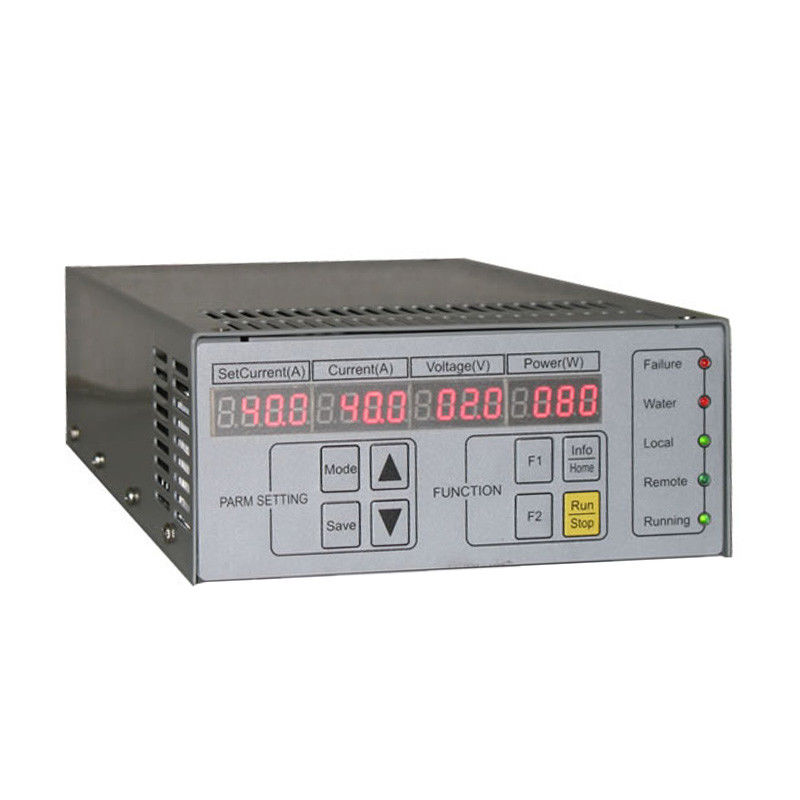

CW 레이저 다이오드 드라이버는 컴팩트한 크기와 모듈화로 다양한 CW 레이저 다이오드를 위해 특별히 설계되었습니다.최신 최신 전력 전자 장치, 고속 마이크로프로세서(MPU) 프로그램 제어 기술 및 저전력 선형 변조 기술(매우 낮은 리플 포함)을 채택합니다.그것은 우수한 전압 및 전류 출력 특성을 가지고 있습니다.작동 시 오버슈트, 반동, 서지 및 저소음이 없습니다.그것은 완벽한 다중 보호 기능을 가지고 있으며 레이저 다이오드를 안정적으로 보호합니다.현재 매개변수의 조정 및 제어는 로컬 및 컴퓨터에서 선택할 수 있습니다(소프트웨어로 설정).또한 드라이버에는 알람 신호 설정도 있습니다.(예: 종료 보호를 위한 수압 경보).드라이버는 16비트 "8" LED, 간단한 메뉴 모드 디스플레이, 멤브레인 버튼을 채택하고 친숙한 사용자 인터페이스와 고장 진단 기능을 갖추고 있습니다.그리고 TEM(Peiltier element)의 온도를 정밀하게 유지하기 위한 TEC도 옵션입니다.
CW 레이저 다이오드 드라이버는 레이저 장비 제조업체 및 연구 기관을 위한 탁월한 선택입니다.
적응형 부하, 실제 전압의 실시간 표시;
0-300A (출력 전류는 지속적으로 조정 가능), 전류 및 전력의 실시간 표시;
펄스 기능 사용 가능(≤10Hz, 이 기능에 대해 사용자 정의해야 함)
상승 시간 ≥200ms, 하강 시간 ≥200ms;
로컬 및 원격 컴퓨터 제어;
전원 켜기/끄기를 위한 로컬 및 원격 컴퓨터 제어;
입력 경보 신호 포함(예: 종료 보호를 위한 수압 경보);
과열, 과전류 보호;
높은 안정성, 높은 간섭 방지 및 저소음;
설정 전류, 실제 전압 및 출력 전력을 표시하는 16비트 "8" 디지털 튜브 디스플레이, 간단한 메뉴/모드 디스플레이, 멤브레인 버튼;
RS232 및 통신 프로토콜 제어(옵션)
사용자 친화적인 인터페이스, 결함 진단 기능;
옵션: TEC 컨트롤러(최대 출력 200W 및 <48VDC);
고객의 요구 사항에 따라 드라이버를 사용자 정의할 수 있습니다.
| 모델 | STJ-CW0330 STJ-CW0340 STJ-CW0350 |
STJ-CW0360 STJ-CW0375 |
STJ-CW03100 STJ-CW03150 STJ-CW03300 |
STJ-CW0630 STJ-CW0640 |
STJ-CW0660 STJ-CW0680 |
STJ-CW06100 STJ-CW06125 STJ-CW06250 |
STJ-CW1225 STJ-CW1235 |
| 입력 전압(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| 출력전압(V) | 3V(자기 적응) | 3V (자기 적응) |
3V (자기 적응) |
6V (자기 적응) |
6V (자기 적응) |
6V (자기 적응) |
12V (자기 적응) |
| 출력 전류(A) | 0-30A 0-40A 0-50A |
0-60A 0-75A |
0-100A 0-150A 0-300A |
0-30A 0-40A |
0-60A 0-80A |
0-100A 0-125A 0-250A |
0-25A 0-35A |
| 전압 노이즈(Vp-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 전류 노이즈(Ap-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 안정%) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| 작동 모드(CW/QCW) | CW | CW | CW | CW | CW | CW | CW |
| (LCD/LED) | 주도의 | 주도의 | 주도의 | 주도의 | 주도의 | 주도의 | 주도의 |
| 작동 온도(°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| 환경 습도(%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
| 모델 | STJ-CW1250 STJ-CW1280 STJ-CW12125 |
STJ-CW1520 STJ-CW1530 |
STJ-CW1540 STJ-CW1565 STJ-CW15100 |
STJ-CW2425 STJ-CW2430 STJ-CW2440 STJ-CW2460 |
STJ-CW3020 STJ-CW3032 STJ-CW3050 |
STJ-CW5012 STJ-CW5020 STJ-CW5030 |
STJ-CW6010 STJ-CW6016 STJ-CW6025 |
| 입력 전압(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| 출력전압(V) | 12V (자기 적응) |
15V (자기 적응) |
15V (자기 적응) |
24V (자기 적응) |
30V (자기 적응) |
50V (자기 적응) |
60V (자기 적응) |
| 출력전류(A) | 0-50A 0-80A 0-125A |
0-20A 0-30A |
0-40A 0-65A 0-100A |
0-25A 0-30A 0-40A 0-60A |
0-20A 0-32A 0-50A |
0-12A 0-20A 0-30A |
0-10A 0-16A 0-25A |
| 전압 노이즈(Vp-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 전류 노이즈(Ap-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 안정%) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| 작동 모드(CW/QCW) | CW |
CW | CW | CW | CW | CW |
CW |
| (LCD/LED) | 주도의 | 주도의 | 주도의 | 주도의 | 주도의 | 주도의 | 주도의 |
| 작동 온도(°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| 환경 습도(%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
비고:
110VAC 입력 전원 공급을 원하시면 주문시 알려주십시오.
두 가지 크기의 드라이버가 있습니다: W×L×H=170×320×75mm (M1;W×L×H=220×320×75mm (M2)
위의 드라이버는 당사의 표준 모델입니다.우리는 또한 고객의 매개 변수에 따라 사용자 정의할 수 있습니다.

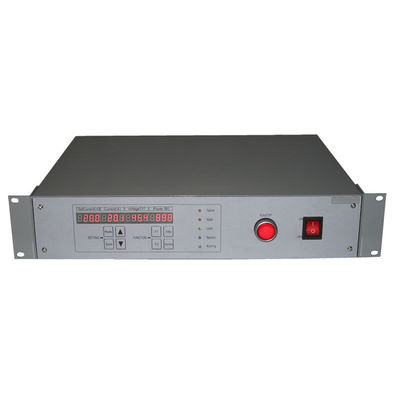

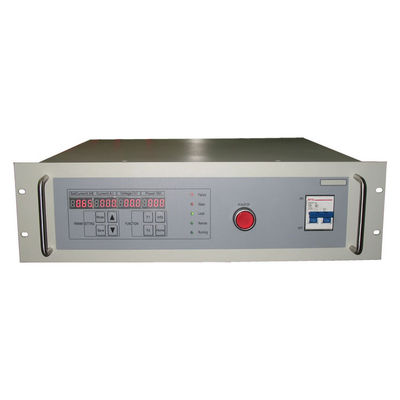

CW 레이저 다이오드 드라이버는 표준 2U 및 3U 크기의 HP(300-3000W) 레이저 다이오드용으로 특별히 설계되었습니다.최신 최신 전력 전자 장치, 고속 마이크로프로세서(MPU) 프로그램 제어 기술 및 저전력 선형 변조 기술(매우 낮은 리플 포함)을 채택합니다.그것은 우수한 전압 및 전류 출력 특성을 가지고 있습니다.오버슈트 없음, 반동 없음, 서지 없음 및 작동 시 저소음.그것은 완벽한 다중 보호 기능을 가지고 있으며 레이저 다이오드를 안정적으로 보호합니다.현재 매개변수의 조정 및 제어는 로컬 및 컴퓨터에서 선택할 수 있습니다(소프트웨어로 설정).또한 드라이버에는 알람 신호 설정도 있습니다.(예: 종료 보호를 위한 수압 경보).드라이버는 16비트 "8" 디지털 튜브 디스플레이, 간단한 메뉴 모드 디스플레이, 멤브레인 버튼을 채택하고 친숙한 사용자 인터페이스와 오류 진단 기능을 갖추고 있습니다.그리고 TEM(peiltier element)의 온도를 정밀하게 유지하기 위한 TEC도 옵션입니다.
CW 레이저 다이오드 드라이버는 레이저 장비 제조업체 및 연구 기관을 위한 탁월한 선택입니다.
적응형 부하, 실제 전압의 실시간 표시;
0-300A (출력 전류는 지속적으로 조정 가능), 전류 및 전력의 실시간 표시;
펄스 기능 사용 가능(≤10Hz, 이 기능에 대해 사용자 정의해야 함)
상승 시간≥200ms, 하강 시간≥200ms;
로컬 및 컴퓨터 제어;
전원 켜기/끄기를 위한 로컬 및 컴퓨터 제어;
입력 경보 신호 포함(예: 종료 보호를 위한 수압 경보);
과열, 과전류 보호;
높은 안정성, 높은 간섭 방지 및 저소음
16비트 "8" 디지털 튜브 디스플레이, 설정 전류, 실제 전류, 전압 및 전력 표시, 간단한 메뉴/모드 디스플레이, 멤브레인 버튼;
RS232 및 통신 프로토콜 제어(옵션)
사용자 친화적인 인터페이스, 결함 진단 기능;
TEC(선택 사항)
고객의 요구 사항에 따라 드라이버를 사용자 정의할 수 있습니다.
| 모델 | STJ-CW03100 STJ-CW03150 STJ-CW03300 |
STJ-CW0685 STJ-CW06125 STJ-CW06250 |
STJ-CW10100 STJ-CW10125 STJ-CW10150 STJ-CW10300 |
STJ-CW1285 STJ-CW12125 STJ-CW12250 |
STJ-CW2450 STJ-CW2480 STJ-CW24125 |
| 입력 전압(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| 출력전압(V) | 3V(자체적응) | 6V(자가적응) | 10V(자기적응) | 12V(자가적응) | 24V(자가적응) |
| 출력전류(A) | 0-100A 0-150A 0-300A |
0-85A 0-125A 0-250A |
0-100A 0-125A 0-150A 0-300A |
0-85A 0-125A 0-250A |
0-50A 0-80A 0-125A |
| 전압 노이즈(Vp-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 전류 노이즈(Ap-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 안정%) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| 작동 모드(CW/QCW) | CW | CW | CW | CW | CW |
| (LCD/LED) | 디지털 튜브 | 디지털 튜브 | 디지털 튜브 | 디지털 튜브 | 디지털 튜브 |
| 작동 온도(°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| 환경 습도(%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
| 모델 | STJ-CW3040 STJ-CW3065 STJ-CW30100 |
STJ-CW5025 STJ-CW5040 STJ-CW5060 |
STJ-CW6020 STJ-CW6032 STJ-CW6050 |
STJ-CW10012 STJ-CW10020 STJ-CW10030 |
STJ-CW12010 STJ-CW12016 STJ-CW12025 |
| 입력 전압(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| 출력전압(V) | 30V(자율적응) | 50V(자기적응) | 60V(자율적응) | 100V(자기적응) | 120V(자가적응) |
| 출력전류(A) | 0-40A 0-65A 0-100A |
0-25A 0-40A 0-60A |
0-20A 0-32A 0-50A |
0-12A 0-20A 0-30A |
0-10A 0-16A 0-25A |
| 전압 노이즈(Vp-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 전류 노이즈(Ap-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 안정%) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| 작동모드(CW/QCW) | CW | CW | CW | CW | CW |
| (LCD/LED) | 주도의 | 주도의 | 주도의 | 주도의 | 주도의 |
| 작동 온도(°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| 환경 습도(%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
비고:
110VAC 입력 전원 공급 장치가 필요한 경우 주문 시 알려주십시오.
W×L×H=425×310×88mm(2U);W×L×H=425×380×132mm(3U)의 두 가지 크기의 드라이버가 있습니다.
위의 드라이버는 당사의 표준 모델입니다.우리는 또한 고객의 매개 변수에 따라 사용자 정의할 수 있습니다.

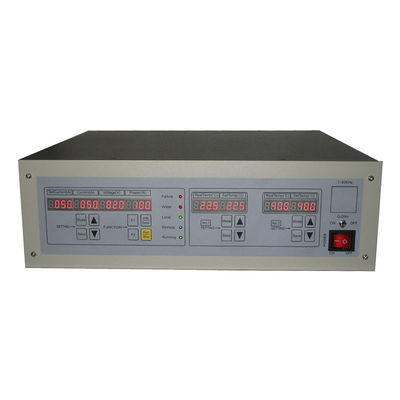

CW 레이저 다이오드 드라이버(2채널 TEC 포함)는 컴팩트한 크기와 모듈화로 다양한 CW 레이저 다이오드를 위해 특별히 설계되었습니다.최신 최신 전력 전자 장치, 고속 마이크로프로세서(MPU) 프로그램 제어 기술 및 저전력 선형 변조 기술(매우 낮은 리플 포함)을 채택합니다.그것은 우수한 전압 및 전류 출력 특성을 가지고 있습니다.오버슈트 없음, 반동 없음, 서지 없음 및 작동 시 저소음.그것은 완벽한 다중 보호 기능을 가지고 있으며 레이저 다이오드를 안정적으로 보호합니다.현재 매개변수의 조정 및 제어는 로컬 및 컴퓨터에서 선택할 수 있습니다(소프트웨어로 설정).또한 드라이버에는 알람 신호 설정도 있습니다.(예: 종료 보호를 위한 수압 경보).드라이버는 16비트 "8" 디지털 튜브 디스플레이, 간단한 메뉴 모드 디스플레이, 멤브레인 버튼을 채택하고 친숙한 사용자 인터페이스와 오류 진단 기능을 갖추고 있습니다.그리고 TEM(peiltier element)의 온도를 정밀하게 유지하기 위한 TEC도 옵션입니다.
CW 레이저 다이오드 드라이버는 레이저 장비 제조업체 및 연구 기관을 위한 탁월한 선택입니다.
적응형 부하, 실제 전압의 실시간 표시;
0-100A (출력 전류는 지속적으로 조정 가능), 전류 및 전력의 실시간 표시;
펄스 기능 사용 가능(≤ 10Hz, 이 기능에 대해 사용자 정의해야 함)
상승 시간 ≥200ms, 하강 시간 ≥200ms;
로컬 및 컴퓨터 제어;
전원 켜기/끄기를 위한 로컬 및 컴퓨터 제어;
입력 경보 신호 포함(예: 종료 보호를 위한 수압 경보);
과열, 과전류 보호;
높은 안정성, 높은 간섭 방지 및 저소음;
16비트 "8" 디지털 튜브 디스플레이, 설정 전류, 실제 전류, 전압 및 전력 표시, 간단한 메뉴/모드 디스플레이, 멤브레인 버튼;
RS232 및 통신 프로토콜 제어(옵션)
사용자 친화적인 인터페이스, 결함 진단 기능;
고객의 요구 사항에 따라 드라이버를 사용자 정의할 수 있습니다.
| 모델 | STJ-CW0330 | STJ-CW0340 | STJ-CW0350 | STJ-CW0360 | STJ-CW0375 | STJ-CW03100 |
| 입력 전압(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
| 출력전압(V) | 3V(자기 적응) | 3V(자기 적응) | 3V(자기 적응)) | 3V(자기 적응) | 3V(자기 적응) | 3V(자기 적응) |
| 출력전류(A) | 0-30A | 0-40A | 0-50A | 0-60A | 0-75A | 0-100A |
| 전압 노이즈(Vp-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 전류 노이즈(Ap-p) | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| 안정성(%) | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| 작동 모드(CW/QCW) | CW | CW | CW | CW | CW | CW |
| (LCD/LED) | 주도의 | 주도의 | 주도의 | 주도의 | 주도의 | 주도의 |
| 작동 온도(°C) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
| 환경 습도(%) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 |
비고:
110VAC 입력 전원 공급 장치가 필요한 경우 주문 시 알려주십시오.
드라이버 크기는 W×L×H＝425×380×132mm(3U)입니다.
위의 드라이버는 당사의 표준 모델입니다.우리는 또한 고객의 매개 변수에 따라 사용자 정의할 수 있습니다.
