PCB 장착 가능 다이오드 드라이버/다이오드 레이저 제어 보드/구동 보드/TEC 드라이버

STXF 시리즈 PCB 장착형 다이오드 레이저 드라이버는 레이저 다이오드 구동용으로 설계된 OEM 개별 모듈입니다. 주로 다이오드 레이저 제어 보드/모듈, 다이오드 레이저 구동 보드/모듈 및 온도 제어 보드/모듈이 포함됩니다.사용자는 이 세 가지 모듈을 결합하여 완전한 다이오드 레이저 전원 공급 장치를 구성할 수 있습니다.

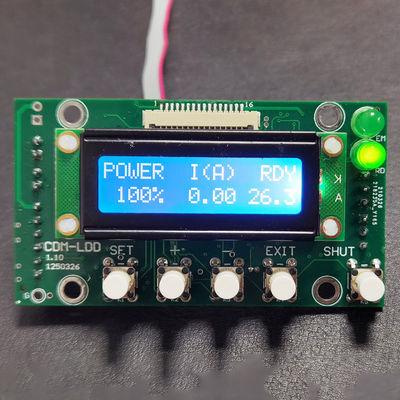

1. 다이오드 레이저 제어반

다이오드 레이저 제어보드는 당사에서 제작한 다이오드 레이저(LD) 구동보드 1채널과 온도제어 보드 1채널을 지원합니다.제어보드를 통해 전류의 설정 및 보기, 전류의 출력 제어 외에 전류의 외부 제어 기능도 가지고 있으며 당사에서 제작한 온도 제어 보드의 1채널에 연결 가능합니다. 연결 여부) 및 기타 기능.이 보드를 LD 구동 보드 및 온도 제어 보드와 함께 통합하여 완전한 다이오드 레이저 전원 공급 시스템을 구성할 수 있습니다.디스플레이 보드는 쉽게 통합될 수 있으며 2U 섀시의 패널에 직접 설치할 수 있습니다.

특징:

• 최소 2U 섀시에 고객 장비 패널에 쉽게 설치 가능
• STXF-CDM은 1채널 STXF 시리즈 LD 구동 보드와 1채널 STXF 시리즈 온도 제어 보드(TEC 쿨러)를 지원하며, STXF-DPSL은 최대 2채널을 지원합니다.2채널 STXF 시리즈 LD 구동 보드 및 최대.4채널 STXF 시리즈 온도 조절 보드(TEC 쿨러)
• 온도 제어 보드를 통한 온도 연동 기능이 있습니다.
• 통신 프로토콜이 있으며 컴퓨터에 연결하고 컴퓨터 소프트웨어로 제어할 수 있습니다.
• INTERLOCK 인터페이스가 있습니다.
• 현재 내부 및 외부 제어
• 선택적 PWM 변조 출력
• LD 구동 보드 또는 온도 제어 보드에서 직접 전원을 공급할 수 있으며 별도의 전원 공급 장치가 필요하지 않습니다.
• 당사의 PC 소프트웨어 STXF-Mate와 함께 사용하기에 적합합니다.

신청:

• 제어 LD 구동 보드 및 온도 제어 보드
• 다이오드 레이저의 메인 제어 보드

주요 기술 매개변수:

• 필요한 전원 입력: 5VDC+/-5%(LD 구동 보드에서 직접 전원을 공급 받거나 6핀 IDC 인터페이스에 연결하여 온도 제어 보드에서 전원을 얻거나 별도의 5VDC로 전원을 공급받을 수 있음)
• 필수 최대값현재: 0.1A
• LD 구동 보드 지원: STXF 시리즈 LD 구동 보드
• 지원 온도 제어 보드: STXF 시리즈 온도 제어 보드
• 출력 PWM 변조: 0.04-500kHz
• 듀티 사이클: 0.1-100%
• 작동 주변 온도: -40 - +60도
• 보관 주변 온도: -40 - +70도
• 작업 환경 습도: 0-95%
• 크기: 70mm*39mm, 높이 22mm(보드 위 9mm, 두께 1.5mm, 보드 아래 11.5mm)

주문 정보:

• 제품 이름: 다이오드 레이저 제어반
• 제품 번호: STXF-CDM-P(-P는 검은색 패널이 있음을 의미하고, -P가 없으면 패널이 없음을 의미)또는 STXF-DPSL-P(-P는 디스플레이와 PCB 보드가 분리되어 있음을 의미하고 -P가 없으면 함께 통합된다는 의미입니다.)
• 예: STXF-CDM, STXF-CDM-P

전기 연결:

6PIN 인터페이스를 통해 이 보드와 LD 구동 보드를 P 대 P로 직접 연결하기만 하면 됩니다.

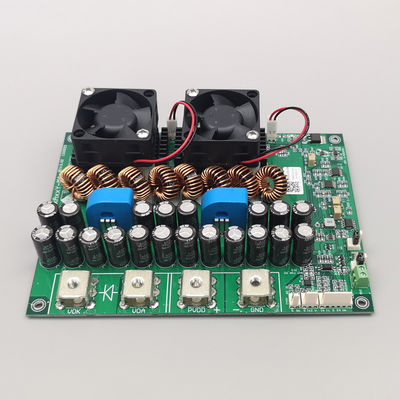

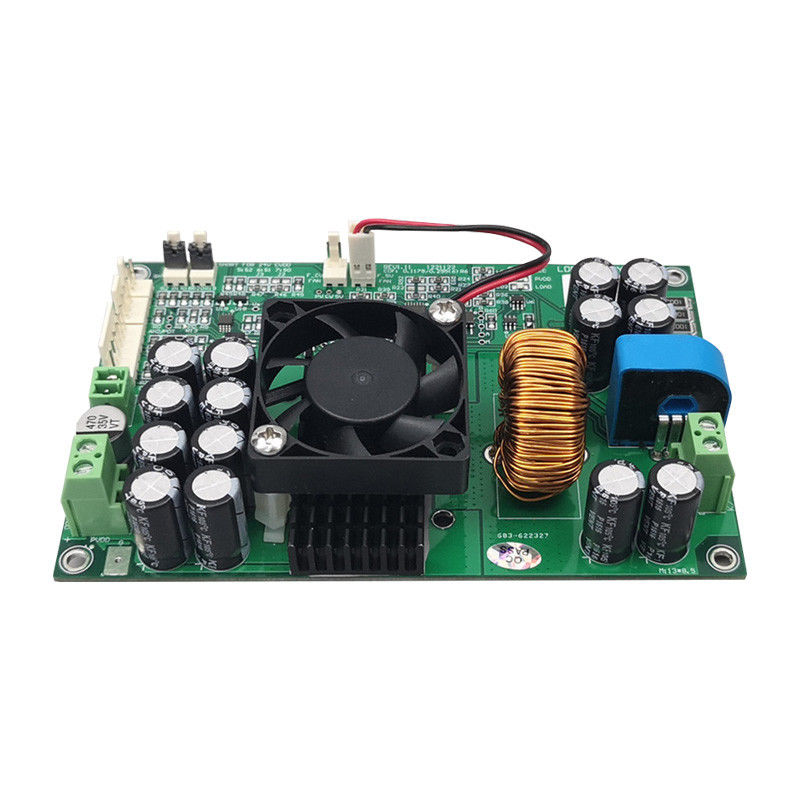

2. 다이오드 레이저 구동 보드

레이저 다이오드 구동 보드 STXF-LDDH-xxAyyV-M의 세부 사항:

STXF-LDDH 레이저 다이오드 구동 보드(레이저 파워 보드, 정전류 소스 보드라고도 함)는 새로운 첨단 기술 제품, 칩 수준 맞춤화 및 혁신적인 디자인입니다.특히 고전압 및 저전류 레이저 다이오드의 구동 소스로 적합합니다.단일 보드 설계로 인해 레이저 다이오드 제품에 통합하기가 특히 쉽습니다.엔드 펌프, 사이드 펌프, 반도체/다이오드, 광섬유 및 다이오드 레이저 펌핑 또는 소스가 필요한 기타 유형의 레이저에 적합합니다.따라서 다이오드 레이저 용접, 마킹, 파이버 레이저 등과 같은 다양한 응용 분야에 완벽하게 적합합니다.

특징:

• 부하 전압(최대 70V)
• 부하 전류: 최대 15A
• 부하 전압 적응
• 고속, 상승 에지 및 하강 에지 <=1ms
• 고효율, 공랭식
• 두 개의 아날로그 채널은 선택 사항입니다(내부 및 외부 제어, 그 중 하나는 아날로그 또는 전위차계에 연결할 수 있는 느린 인터페이스).
• 채널 스위치는 변조 기능을 실현할 수 있는 고속 아날로그 스위치입니다.
• 구동 및 제어를 위한 별도의 전원 공급 장치
• 간편한 통합을 위한 컴팩트한 디자인

권장 애플리케이션:

• 엔드 펌프 또는 측면 펌프 고체 DPSS 레이저
• 다이오드 레이저
• 파이버 레이저
• CW 또는 펄스 응용 분야에 정전류원이 필요한 제품(예: 다이오드 레이저 테스트, LED 你 발광 다이오드 테스트)
• 용접, 마킹, 가열, 제품 테스트 등과 같은 응용 분야

주요 기술 매개변수:

• 모델: STXF-LDDH-xxAyyV-MV(xx/yy는 요구 사항에 따라 고객이 선택함)
• 부하 전류: 최대 15A
• 부하 전압: 최대 70V, 공급 전압보다 최소 1V 낮음
• 상승/하강 시간: <=1ms
• 전류 리플: <0.1A
• 현재 온도 드리프트: <10ppm
• 효율성: >95%
• 입력 구동 전압: 선택 48V/60V/72V
• 입력 제어 전압: 12V/15V/24V(보드의 J1로 선택 가능)
• 제어 보드 전력 소비: <=1.5W
• 전류 아날로그 입력: 0-5V는 0-최고 전류에 해당하거나 사용자 지정
• 전류 피드백 출력: 0-2.5V는 0-최고 전류에 해당하거나 사용자 지정
• 보드 무게: 185g
• 보관 온도: -40-+60°
• 작동 온도: -10-+45°
• 작동 습도: 0-95%
• 크기: 130mm*8.5mm, 높이 35mm(보드 위 30mm, 두께 1.5mm)

주문 모델 요구 사항:

• STXF-LDDH-xxAyyV-MV
• xx: 공장 정격 전류, 즉 가장 높은 아날로그 입력에 해당하는 전류를 나타냅니다. 선택 값: 1-15
• yy: 공급 전압을 나타내며, 최대 부하 전압은 공급 전압보다 최소 1V 낮으며, 48/60/72를 선택할 수 있습니다.
• 예: STXF-LDDH-15A48V-MV

3. 온도 조절 보드(TEC 드라이버)

비고: NE/NE-AH/NC는 기본적으로 10k NTC 온도 센서를 사용하고, PT100 또는 PT1000은 선택 사항이며, 다른 모델은 NTC만 지원합니다.

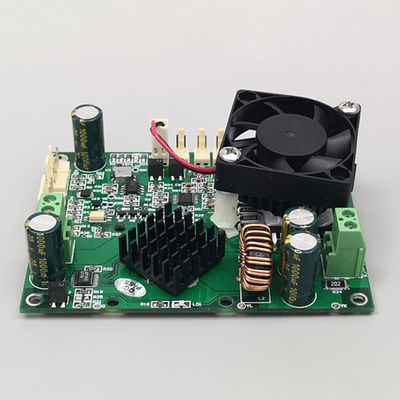

3,1 STXF-TCB-NE-AH의 세부사항:

STXF-TCB-NE-AH는 완전한 PID 제어 기능이 포함된 반도체 냉동 칩(열전 냉각기 TEC라고도 함)용 온도 제어 보드입니다.연속 출력 모드가 있으며 온도 제어 정확도는 0.01도에 도달할 수 있습니다.이 장치는 가장 일반적으로 사용되는 10k NTC 온도 센서를 지원하며 TEC는 여러 구성을 가질 수 있으며 전원 공급 장치는 DC 전원 공급 장치입니다.이 보드는 STXF-TCB-NE의 고전류 버전입니다.고출력 LD 등 고출력, 고정밀도 온도제어에 적합합니다.

특징:

• PID 제어 알고리즘
• 0.01도까지 높은 정확도
• 광범위한 TEC 전압: 2~24V
• 넓은 TEC 전류 범위: 정격 18A(공급 전압이 12V 이하인 경우 전류는 24A에 도달할 수 있음)
• 양방향 제어, 가열 및 냉각 지원
• TEC 구성은 유연함
• 직렬 포트를 통해 온도를 설정하고 감지할 수 있습니다(ASCII 코드 프로토콜, 자체 슈퍼 터미널로 컴퓨터를 지원하며 누구나 사용할 수 있음).
• 알람, 준비 신호 출력 및 닫기 TEC 신호 입력이 있습니다.
• 제어 모드: 연속 전압

신청:

• TEC(반도체 냉각기, 열전 냉각기)를 온도 조절 요소로 하는 온도 조절 시스템
• 레이저 다이오드의 온도 제어에 적합하지만 이에 국한되지는 않습니다.
• 산업, 가전제품 등 다양한 분야에 적합
• 생물학, 의학, PCR 온도 조절 등

주요 기술 매개변수:

• 보드 공급 전압: 7.5-27V(7.5/12/15/24와 같은 표준 전압이 권장됩니다. TEC 정격 전압이 전원 공급 장치보다 낮을 경우 TEC 정격 전압은 전원 공급 장치 전압과 같거나 약간 더 큰 것이 좋습니다. 전압에 따라 최대 출력 비율을 설정할 수도 있습니다)
• 보드 공급 전류: TEC의 실제 최대 전력에 의해 결정됩니다.
• TEC 전압: 2V – 24V(전원 전압에 따라 다름)
• TEC 전류: 정격 18A(전원 공급 장치 전압이 12V 이하인 경우 전류는 24A에 도달할 수 있음)
• 온도 제어 센서: 10k NTC(기본 B 값은 3950, 실제 B 값은 제한되지 않음, 상대 온도가 아닌 절대 온도에만 영향을 미치며 기본적으로 온도 제어에는 의미가 없음), PT100 옵션
• 온도 조절 정확도: 0.01°
• 설정 온도 정확도: 0.01°
• NTC 버전 온도 제어 측정 범위: -60 - +170도
• NTC 버전 제어 온도 범위: -20 - +100도
• PT100/PT1000 온도 제어 측정 범위: -60 - +212도
• PT100/PT1000 제어 온도 범위: -50 - +200도
• 기본 공장 설정 온도: 25° 또는 사용자 지정
• 작동 주변 온도: -40 ~ +45도
• 보관 주변 온도: -40 ~ +60도
• 작업 환경 습도: 0-95%
• 크기: 65mm*95mm, 높이: 35mm

주문 정보:

• 제품명 : 온도 조절 보드
• 제품 모델: STXF-TCB-NE-AH/-X
• -X: 선택적인 PT100 또는 PT1000 프로브. -X를 생략하면 NTC 프로브가 기본적으로 지원됨을 의미합니다.
• 예: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

제어 방법:

보드는 직렬 통신을 사용하여 정보를 수정하고 모니터링합니다.다음과 같은 세 가지 제어 방법이 있습니다.

• STXF-DISP-TCB와 같은 당사에서 제작한 온도 조절 디스플레이 장치(온도 조절 보드의 직렬 포트를 디스플레이 화면에 연결)
• PC 소프트웨어 STXF-TCBMate(온도 제어 보드의 직렬 포트를 컴퓨터에 연결)
• 직렬 포트를 직접 사용하여 명령 제어 실행(마이크로컨트롤러 또는 PC 사용)

3.2 온도 조절 패널 관련 제품 및 액세서리:

STXF-DISP-TCB(DW) 온도 제어 디스플레이 보드의 세부사항:

STXF-DISP-TCB(DW) 온도 제어 디스플레이 보드는 STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA 및 기타 온도 제어 보드를 지원합니다.온도조절 표시판을 통해 온도값 및 각종 관련 파라미터를 설정할 수 있으며, 현재의 온도조절 정보를 직관적으로 확인할 수 있습니다.온도 제어 디스플레이 보드는 온도 제어 보드의 설정 도구로 사용하거나 온도 제어 보드의 모니터링 인터페이스로 패널에 직접 설치할 수 있습니다.

특징:

• 고객의 장비 패널에 쉽게 설치 가능
• STXF-TCB 전체 범위의 온도 제어 보드 지원
• 다양한 매개변수 설정 지원
• 온도 표시를 곡선으로 지원
• 7~28V 전원 입력 포트와 5V 전원 입출력 포트가 있으며, 그 중 하나를 통해 전원을 공급할 수 있습니다.

주문 정보:

• 제품명 : 온도 조절 표시판
• 제품 모델: STXF-DISP-TCB/-P(DW) -P: A -P 접미사는 검정색 패널을 의미합니다.패널이 없으면 바로 생략됩니다.
• 예: STXF-DISP-TCB(DW), STXF-DISP-TCB-P(DW)

전기 연결 다이어그램:

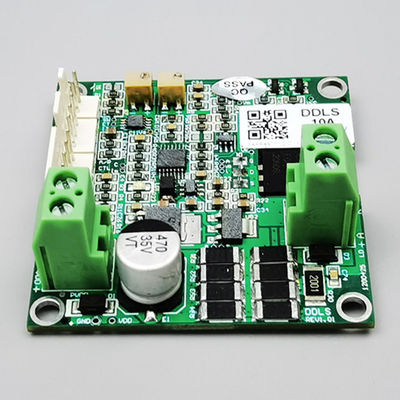

4. TEC 컨트롤러가 포함된 STXF-SDDC 시리즈 다이오드 드라이버

드라이브 보드는 컴팩트한 디자인으로 통신 산업과 레이저 산업에서 두 ​​가지 다른 핀 정의를 사용하는 DFB 레이저와 같은 버터플라이 레이저에 이상적인 구동 소스인 LD 드라이버 및 TEC 고정밀 온도 제어 기능이 통합되어 있습니다.최대 LD 전류는 2A에 도달할 수 있으며 아날로그 및 변조 신호 인터페이스가 있습니다.아날로그 변조 속도 범위는 100kHz~CW입니다.LD 온도 제어 설계의 이론적 안정성은 0.001도에 도달할 수 있습니다.이 보드의 다양한 매개변수는 정격 전류, 기본 설정 온도, TEC 전류 및 전압을 포함하여 고객의 요구 사항에 따라 맞춤 설정할 수 있습니다.

특징:

• 미국 수준의 상승 및 하강 시간
• 리플 전류 없음, 오버슈트 없음
• 고효율: 보드 자체에는 특별한 열 방출이 필요하지 않습니다(DFB 레이저는 방열판에 고정해야 함).
• 컴팩트한 디자인, 통합 용이

명세서:

• 전원 입력: DC5V ±5%
• 출력 전류: 최대 2.0A
• 부하 전압: 최대 2.5V
• 현재 상승/하강 시간: ≤5us
• 아날로그 변조: 100kHz~CW
• 아날로그 입력: 0-최대 전류에 해당하는 0-2.5V
• 피드백 출력: 0-최대 전류에 해당하는 0-2.5V
• TEC 최대 구동 전류: 3A
• TEC 최대 구동 전압.4.3V
• 기본 설정 온도: 25°C, 전위차계 조정 가능
• 작동 온도: 0 - 45°C
• 보관 온도: -20 - 70°C
• 습도: <95%, 비응축
• 차원: 86x65mm

주문 정보:

부품 번호: STXF-SDDC-x-yA-TaAbV

• x: DFB 레이저 패키지 A(산업용) 또는 B(광통신용)
• y: 공장에서 전류 설정, 해당 최대 아날로그 입력, 0.05-2.0A
• a: 공장에서 TEC의 전류 설정, 0.5A-3A.전위차계를 통한 기본 2A
• b: 공장에서 TEC의 전압 설정, 0.5V-4.3V.전위차계를 통한 기본 2V

예: STXF-SDDC-A-2.0A
