TEC 드라이버와 온도 제어판

참고: NE/NE-AH/NC는 기본으로 10k NTC 온도 센서를 사용하며 PT100 또는 PT1000은 선택 사항이며 다른 모델은 NTC만을 지원합니다.

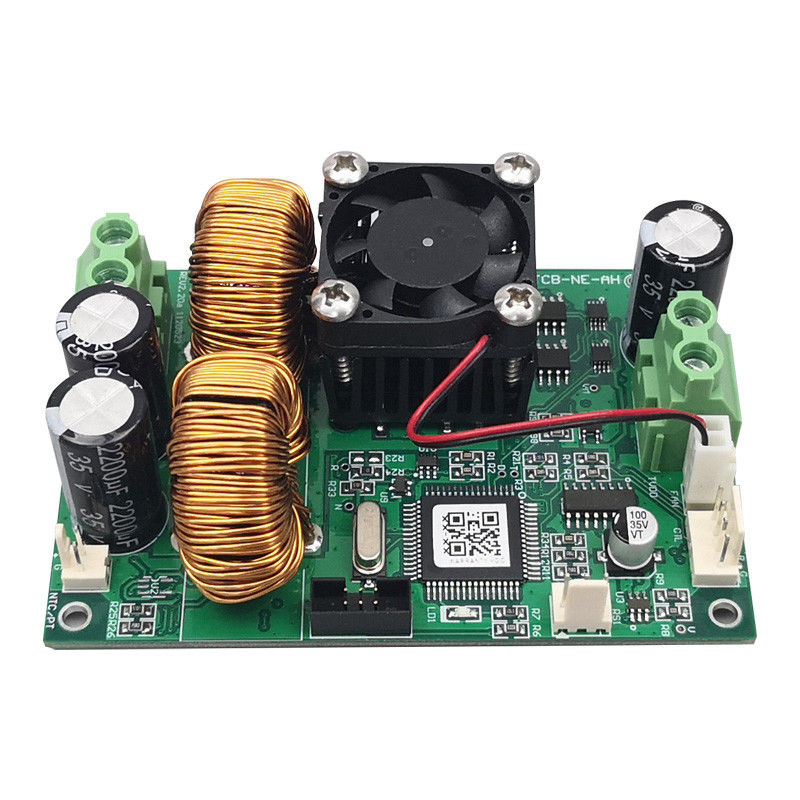

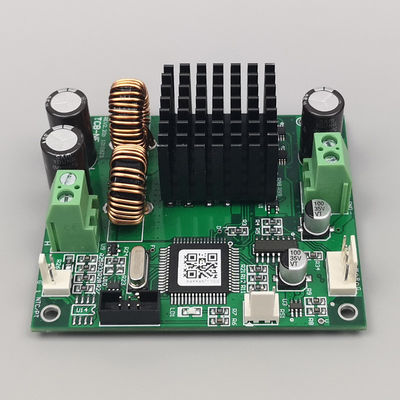

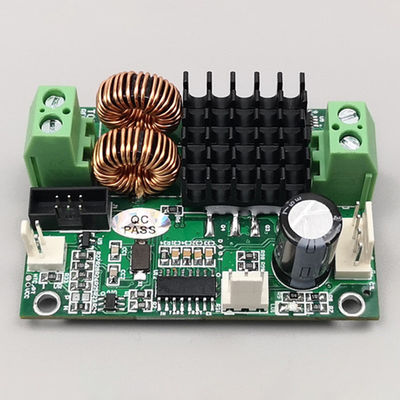

1STXF-TCB-NE-AH에 대한 세부 정보:

STXF-TCB-NE-AH는 PID 컨트롤을 포함하는 반도체 냉각 칩의 온도 제어판 (thermoelectric coolers TEC로도 알려져 있습니다.그리고 온도 조절 정확도는 0에 도달 할 수 있습니다.01도. 이 장치는 가장 일반적으로 사용되는 10k NTC 온도 센서를 지원합니다. TEC는 여러 구성이있을 수 있으며 전원 공급은 DC 전원 공급입니다.이 보드는 STXF-TCB-NE의 높은 현재 버전입니다그것은 고 전력 LD와 같은 고 전력 및 고 정밀 온도 제어에 적합합니다.

특징:

• PID 제어 알고리즘
• 높은 정확성, 0.01도까지
• TEC 전압의 넓은 범위: 2~24V
• 큰 TEC 전류 범위: 가등급 18A (전력 공급 전압이 12V 이하인 경우 전류는 24A에 도달할 수 있습니다)
• 양방향 제어, 지원 난방 및 냉각
• TEC 구성은 유연합니다.
• 일련 포트를 통해 온도를 설정하고 감지 할 수 있습니다. (ASCII 코드 프로토콜, 컴퓨터 자체 슈퍼 터미널을 지원합니다. 모든 사람이 사용할 수 있습니다.)
• 그것은 경보, 준비 신호 출력, 그리고 닫는 TEC 신호 입력
• 제어 모드: 연속 전압

응용 프로그램:

• 온도 조절 요소로 TEC (반도체 냉각기, 열전기 냉각기) 를 가진 온도 조절 시스템
• 레이저 다이오드의 온도 조절에 적합하지만 제한되지 않습니다.
• 산업 및 가전 등 다양한 분야에 적합합니다.
• 생물학, 의학, PCR 온도 조절 등

주요 기술 매개 변수:

• 보드 공급 전압: 7.5- 27V (7.5/12/15/24과 같은 표준 전압이 권장되며, TEC 등급 전압은 전원 공급 전압과 같거나 약간 더 높으면 좋습니다.만약 TEC 등급 전압이 전원 공급 전압보다 낮다면, 당신은 또한 최대 출력 비율을 설정할 수 있습니다)
• 보드 공급 전류: TEC의 실제 최대 전력으로 결정됩니다.
• TEC 전압: 2V 24V (전력 공급 전압에 따라)
• TEC 전류: 등급 18A (전력 공급 전압이 12V 이상이면 전류는 24A에 도달할 수 있습니다)
• 온도 조절 센서: 10k NTC (예정 B 값은 3950이고 실제 B 값은 제한되지 않습니다. 절대 온도만 영향을 미치지만 상대 온도는 아닙니다.)기본적으로 온도 조절에 아무런 의미가 없습니다), PT100 선택 사항
• 온도 조절 정확도: 0.01°
• 온도 정정: 0.01°
• NTC 버전 온도 조절 측정 범위: -60 ~ +170도
• NTC 버전 제어 온도 범위: -20 ~ +100도
• PT100/PT1000 온도 조절 측정 범위: -60~+212도
• PT100/PT1000 제어 온도 범위: -50~+200도
• 기본 공장 설정 온도: 25° 또는 사용자 지정
• 작업 환경 온도: -40~+45도
• 저장 환경 온도: -40~+60도
• 작업 환경 습도: 0~95%
• 차원: 65mm*95mm, 높이: 35mm

주문 정보:

• 제품명: 온도 조절판
• 제품 모델: STXF-TCB-NE-AH/-X
• -X: PT100 또는 PT1000 프로브 선택, -X를 생략하면 NTC 프로브가 기본적으로 지원된다는 것을 의미합니다.
• 예를 들어: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

제어 방법:

보드는 일련 통신을 사용하여 정보를 수정하고 모니터링합니다. 다음과 같은 세 가지 제어 방법이 있습니다.

• STXF-DISP-TCB와 같은 우리가 만든 온도 제어 디스플레이 단위 (디스플레이 화면에 온도 제어 보드의 일련 포트를 연결)
• 우리의 PC 소프트웨어 STXF-TCBMate (온도 제어 보드의 일련 포트를 컴퓨터에 연결)
• 명령 제어 (마이크로 컨트롤러 또는 PC를 사용하여) 를 발행하는 직렬 포트를 사용

2. 온도 제어 패널에 대한 관련 제품 및 액세서리:

STXF-DISP-TCB ((DW) 온도 조절 디스플레이 보드의 세부 사항:

STXF-DISP-TCB ((DW) 온도 제어 디스플레이 보드는 STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA 및 다른 온도 제어 보드를 지원합니다.온도 값과 다양한 관련 매개 변수를 온도 제어 디스플레이 보드를 통해 설정할 수 있습니다, 그리고 현재 온도 제어 정보는 직관적으로 볼 수 있습니다. 온도 제어 디스플레이 보드는 온도 제어 보드의 설정 도구로 사용될 수 있습니다.또는 온도 제어판의 모니터링 인터페이스로 패널에 직접 설치 할 수 있습니다..

특징:

• 그것은 쉽게 고객의 장비 패널에 설치 될 수 있습니다
• STXF-TCB 온도 제어판 전체 범위를 지원
• 다양한 매개 변수 설정 지원
• 커브로 지원 온도 표시
• 7~28V 전력 입구와 5V 전력 입구/출구 포트를 가지고 있는데 그 중 하나를 통해 전력을 공급할 수 있습니다

주문 정보:

• 제품명: 온도 조절 디스플레이 보드
• 제품 모델: STXF-DISP-TCB/-P(DW) -P: A -P 후자는 검은색 패널을 의미합니다. 패널이 없으면 직접 생략됩니다.
• 예를 들어: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)

전기 연결 도표:
