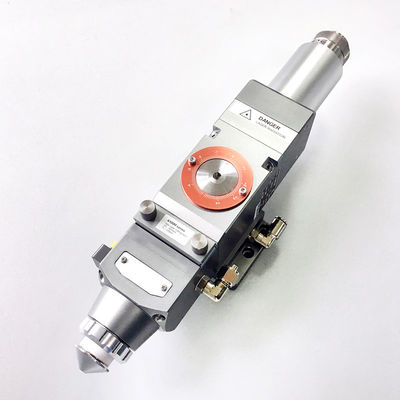

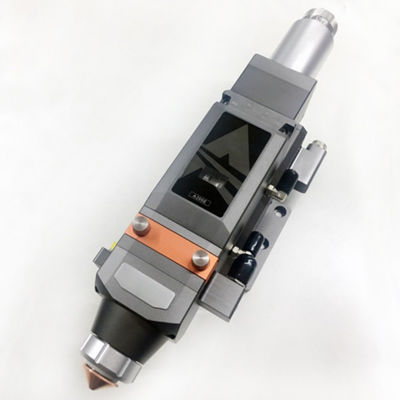

STAC-A200MS 시리즈 섬유 레이저 절단 헤드, 2000w 내 레이저 전력을 위해 설계, 레이저 평면 절단 응용의 중간 전력을위한 훌륭한 솔루션입니다.
정밀 광적 요소
완벽한 물 냉각 시스템
높은 수준의 먼지 방지 설계
정밀 가공 부품
폭넓은 초점 조정 범위 (12mm)
사양:
부문 번호: STAC-A200MS
최대 레이저 전력: 2000W
섬유 연결 장치: QBH
초점 렌즈: Dia=30mm, F=125mm
콜리마팅 렌즈: F=100mm
최대 빔 오프레이션: 26mm
레이저 파장: 1064nm
노즐의 출구 빔 디아: 1mm~4mm
X & Y 조절 범위: ±1mm
Z축 adj: -6mm~6mm
머리 무게: 2.5kg
차원: 다이아.99 x 346mm

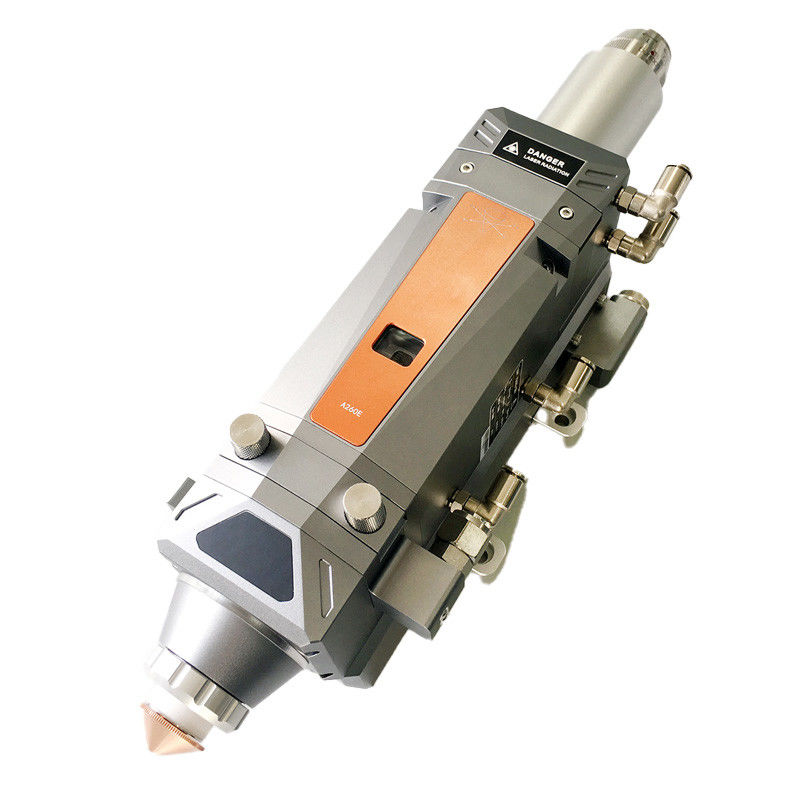

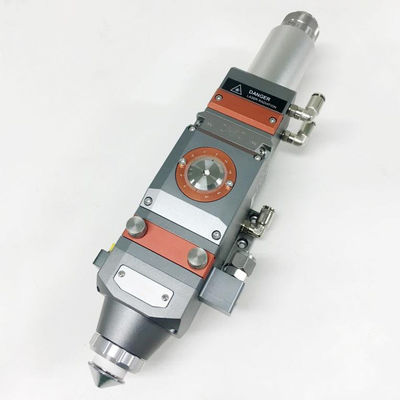

STAC-A260E/A280E 전기 섬유 레이저 절단 머리는 전기 자동 초점 조절을 지원, 중량 / 높은 전력 레이저 절단을위한 설계되었습니다. 센서 단위,내부에 통합된 제어 단위 및 운전 단위, 그것은 우리의 모션 컨트롤 보드 STAC-MCC 시리즈와 CNC 절단 소프트웨어 STAC-SC 시리즈와 함께 작업 할 때 완전한 자동 절단을 달성하기위한 훌륭한 솔루션입니다.
모터는 초점 렌즈를 위아래로 움직여 초점 조절을 합니다.
| 부문 번호 | STAC-A260E | STAC-A280E |
| 최대 레이저 전력 | 2000W | 4000W |
| 초점 렌즈 | D=30mm,F=125/150mm | D=30mm, F=125/150mm |
| 콜리마터 렌즈 | D=30mm, F=100mm | D=30mm, F=100mm |
| Z축 조정 범위 | -10mm~+8mm | -10mm~+8mm |
| 초점 조절 모드 | RS 485/DA | RS 485/DA |
| 초점 정확성 | ±0.1mm | ±0.1mm |
| 초점 조정 속도 | 150mm/s | 300mm/s |
| 초점 가속 | 10m/s* | 10m/s2 |
| 머리의 무게 | -3kg | -3kg |
| 차원 | 직선 120 x 363mm | 직선 120 x 363mm |
| 압력 센서 | 선택 사항 | 선택 사항 |
| 온도 센서 | 선택 사항 | 선택 사항 |
| 표시등 | 표준 | 표준 |
레이저, 레이저 절단 헤드, XYZW 운동 및 절단 헤드에있는 콘덴서 높이 센서를 제어하는 데 사용되는 제어판.STAC-MCC3721H는 XYZ 3축 이동을 제어하고 STAC-MCC3721NC는 XYZW 4축 이동을 제어합니다..
I/O 포트는 다음 표와 같이 정의됩니다.
| 항구 | 기능 | 언급 | |
| 전력 입력 | +24V | DC24V 입력 + 끝 | 24V/10A DC. DC 24V/10A 전원 공급원을 사용하는 것이 좋습니다. |
| PG | 보호기반 | ||
| 0V | DC 입력 - 끝, 전력 GND | ||
| 축 제한 입력 | X+ | X축 긍정적 제한 입력, 특수 신호, 낮은 수준의 전파는 효과적입니다. | X 축 제한 입력 |
| X0 | X축 원소 신호, 특수 신호, 낮은 수준의 전파는 효과적입니다. | ||
| X- | X 축 负 한계 입력, 특수 신호, 낮은 수준의 전파는 효과적입니다. | ||
| 0V | GND, X 축 제한 신호 COM 포트 | ||
| Y+ | Y축 득점 제한, 특수 신호, 낮은 수준의 전파는 효과적입니다. | Y 축 제한 입력 | |
| Y0 | Y 축 원 신호, 특수 신호, 낮은 수준의 전파는 효과적입니다. Y 축 负 한계 입력, 특수 신호, 낮은 수준의 전파는 효과적입니다. 0V GND, Y 축 제한 신호 COM 포트 | ||
| Y- | Y 축 원 신호, 특수 신호, 낮은 수준의 전파는 효과적입니다. Y 축 负 한계 입력, 특수 신호, 낮은 수준의 전파는 효과적입니다. 0V GND, Y 축 제한 신호 COM 포트 | ||
| 0V | Y 축 원 신호, 특수 신호, 낮은 수준의 전파는 효과적입니다. Y 축 负 한계 입력, 특수 신호, 낮은 수준의 전파는 효과적입니다. 0V GND, Y 축 제한 신호 COM 포트 | ||
| Z+ | Z축 득점 한계 입력, 특수 신호, 낮은 수준의 확산은 효과적입니다. |
Z 축 (준비 상태) 입력 | |
| Z0 | Z축의 기원 신호, 특수 신호, 낮은 수준의 전파가 효과적입니다. | ||
| Z- | Z축 负한계 입력, 특수 신호, 낮은 수준의 전파는 효과적입니다. | ||
| 0v | GND, Z 축 제한 신호 COM 포트 | ||
| W+ | W 축 득점 제한, 특수 신호, 낮은 수준의 전파는 효과적입니다. | W 축 (~ 회전 축 / 대기 상태) 입력 | |
| W0 | W 축 원시 신호,W | ||
| W- | W축 负 한계 입력, 특수 신호, 낮은 수준의 전파는 효과적입니다. | ||
| 0v | GND, W 축 제한 신호 COM 포트 | ||
| 축 控制 항구 | X | X축 ∙ 제어 신호 | DB15여성 |
| Y1 | Y1 축 제어 신호 | ||
| Y2 ((Z) | Y2 ((Z) 축 제어 신호 | Y 축이 듀얼 드라이브 모드로 설정되면, 그것은 Y2Axis입니다; Y 축이 단일 드라이브 모드로 설정되면, 그것은 Z 축입니다. | |
| W | W 축 控制 신호 | 회전축 (준비 상태) | |
| 일반 사용자 지정 출력 | DO1 | 일반 출력 포트 DO1 | 출력 포트의 기능은 소프트웨어에 의해 임의로 설정 될 수 있습니다. 수동 출력 포트는 COM 포트와 동일한 출력 TTL를 가지고 있습니다. |
| 도2 | DO2 일반 출력 포트 | ||
| 제2차 세계대전 | 일반 출력 COM 포트 | ||
| DO3 | DO3 일반 출력 포트 | ||
| DO4 | DO4 일반 출력 포트 | ||
| DO5 | DO5 일반 출력 포트 | ||
| DO6 | DO6 일반 출력 포트 | ||
| 제2차 세계대전 | 일반 출력 COM 포트 | ||
| DO7 | DO7 일반 출력 포트 | ||
| DO8 | DO8 일반 출력 포트 | ||
| DO9 | DO9 일반 출력 포트 | ||
| 도10 | DO10 일반 출력 포트 | ||
| 제2차 세계대전 | 일반 출력 COM 포트 | ||
| DO11 | DO11 일반 출력 포트 | ||
| DO12 | DO12 일반 출력 포트 | ||
| 티리스터 출력 | DO13 | DO13 티리스터 출력 포트 | DCV 출력: 24V, 구동 전류: 1A |
| DO14 | DO14 티리스터 출구 | ||
| 제2차 세계대전 | 티리스터 출력 COM 포트 | ||
| DO15 | DO15 티리스터 출력 포트 | ||
| 도16 | DO16 티리스터 출구 | ||
| 전력 출력 | 24A | 첫 DC24V 출력 + 끝 | Axis의 한계 스위치/일반 출력 포트로 사용할 수 있습니다. 표준 TTL를 공급할 수 있습니다. |
| 24B | 두 번째 DC24V 출력 + 끝 | ||
| 0V | DC24V 출력의 GND | ||
| PWM 출력 | P+ | PWM 신호 출력 + 끝 | PWM 출력의 TTL는 24V/5, 근처의 점퍼에 의해 구성될 수 있습니다. |
| P- | PWM 신호 출력 - 끝 | ||
| 아날로그 출력 | AO1+ | 아날로그 출력 포트 + 끝 | 아날로그 출력의 전압은 0V에서 10V까지이며, 소프트웨어를 통해 구성할 수 있습니다. |
| AG | 아날로그 출력의 GND | ||
| AO2+ | 아날로그 출력 포트 + 끝 | ||
| 알리 | 아날로그 입력 | ||
| 일반 입력 | DI1 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (Default) | |
| DI2 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (Default) | ||
| DI3 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (Default) | ||
| DI4 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (Default) | ||
| DI5 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (Default) | ||
| DI6 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (Default) | ||
| DI7 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (예정) | ||
| DI8 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (예정) | ||
| DI9 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (예정) | ||
| DI10 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (예정) | ||
| DI11 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (Default) | ||
| DI12 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (예정) | ||
| DI13 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (예정) | ||
| DI14 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (예정) | ||
| DI15 | 일반 입력 포트, 낮은 수준의 전파가 효과적입니다 (예정) | ||
| 0V | 시그널 입력 공공 포트 | ||
| 이더넷 | 1X | 산업용 이더넷 인터페이스 | 이 네 개의 포트는 임의로 구성될 수 있습니다 |
| 2X | 산업용 이더넷 인터페이스 | ||
| 3X | 산업용 이더넷 인터페이스 | ||
| 4X | 산업용 이더넷 인터페이스 | ||
| 일반 일련 포트 | RS232 | RS232 일련 포트 | 레이저로 엉덩이 관절을 할 수 있습니다. |
STAC-SC2000 CNC 절단 소프트웨어는 평면 섬유 레이저 절단을 위해 설계되었습니다. 그래픽 도면 및 편집, 절단 프로세스 처리, 절단 프로세스 제어, 시스템 모니터링,컴포넌트 모니터링 및 디버깅, 그리고 그 밖의 것들이죠.
특징:
1) 간단한 동작, 강력한 기능
리본 프레임워크를 기반으로 개발된 이 소프트웨어는 독특한 디자인으로 조작이 쉽습니다.
UI 디자인은 더 인간화되어 훈련 없이도 더 쉽게 사용할 수 있습니다.
AUTOCAD 디자인을 기반으로 한 강력한 CAM 기능으로 그래픽 수입, 그래픽 드로잉, 그래픽 편집 및 그래픽 변환, 그래픽 최적화 등을 지원합니다.
지능적인 캡처로 더 편리하고 정확한 그림을 그릴 수 있습니다.
독특한 특성 옵션 디자인, 사용자가 더 쉽게 절단 그래픽을 설계하는 데 도움이됩니다.
다양한 정렬 방법을 지원, 자동 정렬 그래픽 내부 또는 외부에서 필름을 인식 할 수 있습니다 경로 계획 최적화 확인 하기 위해.
강력한 리드 라인 기능, 리드 라인 다양한 방법을 지원, 그래픽 네스트 관계에 기반한 자동 추가 적절한 리드 라인. 한 번의 클릭으로 방해 리드 라인을 확인 / 수정 지원.
2) 절단 과정이 완료되어 쉽게 디버깅됩니다.
모든 종류의 절단 프로세스를 지원합니다: 섹션 드릴, 점진적인 드릴, 멀티 스테이지 드릴, 필름으로 절단, 고도 절단 고정 및 사전 절개 등.
레이저의 전력/주파수를 속도와 조정하여 탄소강 절단 시 각을 쏘는 문제를 줄이거나 피하기 위해 지원합니다.
다층 절단이나 표시 및 다른 종류의 처리 방법을 지원합니다.
미세 관절, 간격, 과단, 브리지, 커프 보상 등
강력한 재료 데이터베이스, 모든 종류의 재료 절단 프로세스를 절약 할 수 있습니다.
복잡한 기능을 지원합니다: 가장자리 검색, 플라이 절단 등.
장애 위치 추적/전향/후향 등을 지원합니다.
3) 실시간 경보, 안정적이고 신뢰할 수 있습니다.
실행 오류 측정 지원, 실행 궤도와 그래픽 오류 사이의 오류를 확인할 수 있습니다.
실시간 알람 kapasitive 높이 컨트롤러의 상태, 레이저 소스, 전기 레이저 절단 머리의 보조 가스 및 기타 장비, 절단 중에 안전을 보장합니다.
50개 이상의 다양한 종류의 경보 장치로 장비의 모든 측면을 안전하게 보호하고 사용자의 잘못된 동작을 방지합니다.
UI 디자인은 위에서 아래로 매우 명확합니다. 제목 옵션, 도구 옵션, 경보 옵션, 보기 옵션, 실행 제어 옵션, 메시지 바, 그래픽 매개 변수 옵션, 상태 표시줄.각 섹션의 기능은 아래와 같이 표시됩니다.:
| 부문 | 기능 | 언급 |
| 틱틀 바 | 소프트웨어의 이름과 버전 번호 표시 | |
| 도구 옵션 | 주로 소프트웨어에 필요한 도구를 수집합니다. 운영, 그것은 다섯 가지 하위 메뉴가 있습니다: 시작/수사/시스템 분석/첨단/네스트 사용자가 그래픽 드로잉, 그래픽 편집, 그래픽 변환, 리드 라인 추가, 운행 상태, 구성 모니터링 기계 도구. |
|
| 알람 바 | 현재 시스템 경보를 표시합니다. | 알람은 팝업 창에서 표시됩니다. 그리고 알람이 제거되면 팝업 창은 사라집니다. |
| 섹션을 보기 | 그래픽 드로잉/디스플레이 섹션, 기계의 절단 영역의 섹션을 표시합니다. | |
| 실행 제어 옵션 |
소프트웨어로 모든 종류의 절단 작업을 실행합니다. | |
| 메시지 표시줄 | 현재 실행 상태를 스크롤에서 표시하여 사용자의 관심을 끌고 있습니다. | |
| 레이어 속성 옵션 |
레이어 프로세스, 그래픽 변환 등과 같은 레이어 속성을 설정합니다. | |
| 실행 상태 | 실행 상태, 실행 위치, 절단 속도 등을 표시합니다. |
작업 흐름 도표:
전체 패키지는 레이저 절단 머리와 제어판 및 절단 소프트웨어로 구성됩니다.
각 부분의 기능은 다음과 같이 요약됩니다.
| 부분 이름 | 부품 번호/통합 | 언급 |
| 절단머리 | STAC-A200MS | <2kW, 수동 집중 |
| 절단머리 | STAC-A200MS-3D | <2kW, 수동 중점화, 튜브 절단용 3D 노즐 크기가 작습니다. |
| 절단머리 | STAC-A260E | <2kW, 전기적 중점 |
| 절단머리 | STAC-A290E | <2kW, 전기적 중점화, 튜브 절단용 작은 3D 노즐 크기 |
| 절단머리 | STAC-A280E | <4kW, 전기적 중점 |
| 절단머리 | STAC-A295E | <4kW, 전기적 중점화, 튜브 절단용 작은 3D 노즐 크기 |
| 제어 시스템 | STAC-MCC3721H + STAC-SC2000 | 3축 (X, Y1, Y2, Z) 평면 판 절단. Y1 & Y2는 동일한 신호를 가지고 있습니다. |
| 제어 시스템 | STAC-MCC3721NC + STAC-SC2000 | 4축 (X, Y1, Y2, Z, A) 평면 판 절단. A는 테이블 교환에 사용됩니다. |
| 제어 시스템 | STAC-MCC3723+STAC-FTC10+SCTube | 원형, 정사각형, L, H 및 회전용 파이프 절단 |
| 제어 시스템 | STAC-MCC3723+STAC-FTC10+STAC-EX15*2+SCTube | 튜브 및 평면판 절단 |
| 전체 용액 | STAC-A200MS+STAC-3721H+STAC-SC2000 | 얇은 평면판을 절단하기 위한 내부 높이가 떠있는 |
| 전체 용액 | STAC-A260E+STAC-MCC3721NC+STAC-SC2000 | 내부 높이가 떠있는, 자동 초점화, 두꺼운 평면판 절단용 |
| 전체 용액 | STAC-A200MS-3D+STAC-MCC3723+STAC-FTC10+STAC-SCTube | 종업원용 튜브 절단, 둥근, 사각형, L, H 및 회전 |
| 높이가 떠있는 | STAC-FTC10 (센서 노즐을 포함하지 않음) | 튜브, 평면판, 3차원 절단용, 개별 높이 조절 |
| 높이가 떠있는 | STAC-FTC61 (센서 노즐을 포함하지 않음) | 개별 높이 조절, 충동 단계 또는 서보 모터 지원 |
