| 강조하다: | 레이저 스캐너,스캔 레이저 헤드,레이저 마크 헤드 |
||
|---|---|---|---|
| 부품 번호 | 최대 입구 직경mm | 제어 | DC 전원 공급 장치, V | 치수 가로x세로x높이, mm |
| LSRM-1064-6-QPT | 6 | XY2-100 | 15 | 254x97x105 |
| LSRM-1064-7.2-QPT | 7.2 | XY2-100 | 15 | 254x97x105 |
| LSRM-1064-8.4-QPT | 8.4 | XY2-100 | 15 | 254x97x105 |
| LSRM-532-3.3-QPT | 3.3 | XY2-100 | 15 | 274x109x116 |
| LSRM-532-4-QPT | 4 | XY2-100 | 15 | 274x109x116 |
| LSRM-532-4.6-QPT | 4.6 | XY2-100 | 15 | 274x109x116 |
| LSRM-xxxx-QP20 | XY2-100 | 15 | 350x140x188 | |
| LSRM-xxxx-QP30 | XY2-100 | 15 | 400x155x194 |
(2D 마킹 헤드는 LSRM-Q 데이터시트 참조)

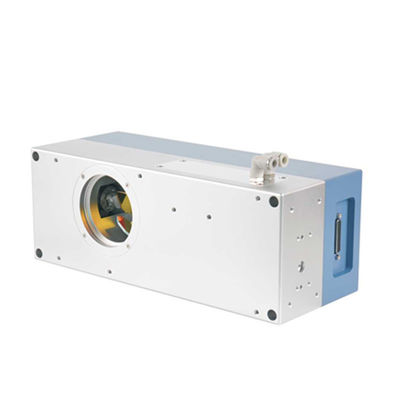

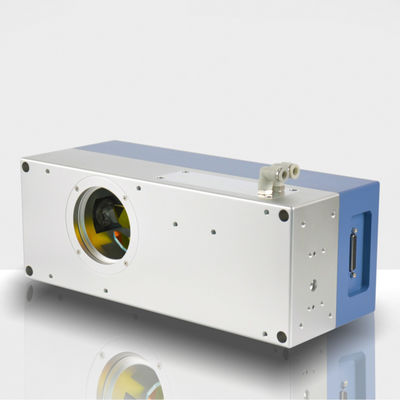

이 솔루션에는 2D galvoscanner 시스템 LSRM-Q 시리즈, 동적 포커싱 장치 Proton 시리즈, F-theta 렌즈 및 galvo 시스템 컨트롤러 LSRM-UMC4가 포함됩니다.사후 목표 스캐닝 기술을 사용하며 FL 210mm F-theta 렌즈를 사용하여 작업 볼륨은 약 150*150*45입니다.장점은 빠른 마킹 속도, 작은 초점 및 낮은 전력 손실입니다.
| 레이저 유형 | 엔디야그 | Nd:YAG 2배 |
| 파장 | 1064nm | 532nm |
| 빔 확장 계수 | 1.67 | 삼 |
| 입력 조리개 | 6mm/7.2mm/8.4mm | 3.3mm/4mm/4.6mm |
| 스캔 헤드 개구부 | 10/12/14mm | 10/12/14mm |
| Z 방향의 초점 범위 | ±22.5mm(1) | ±2.5mm(2) |
| 추적 오류 시간 | 700us | 700us |
| 치수 | 254x97x105mm | 274x109x116mm |
| 비고: (1) f-theta 렌즈의 초점 거리는 210mm입니다.(2) f-theta 렌즈의 초점 거리는 100mm입니다.위의 모든 매개 변수는 이론적입니다. | ||
(2D 마킹 헤드는 LSRM-Q10/12/14 데이터시트 참조)

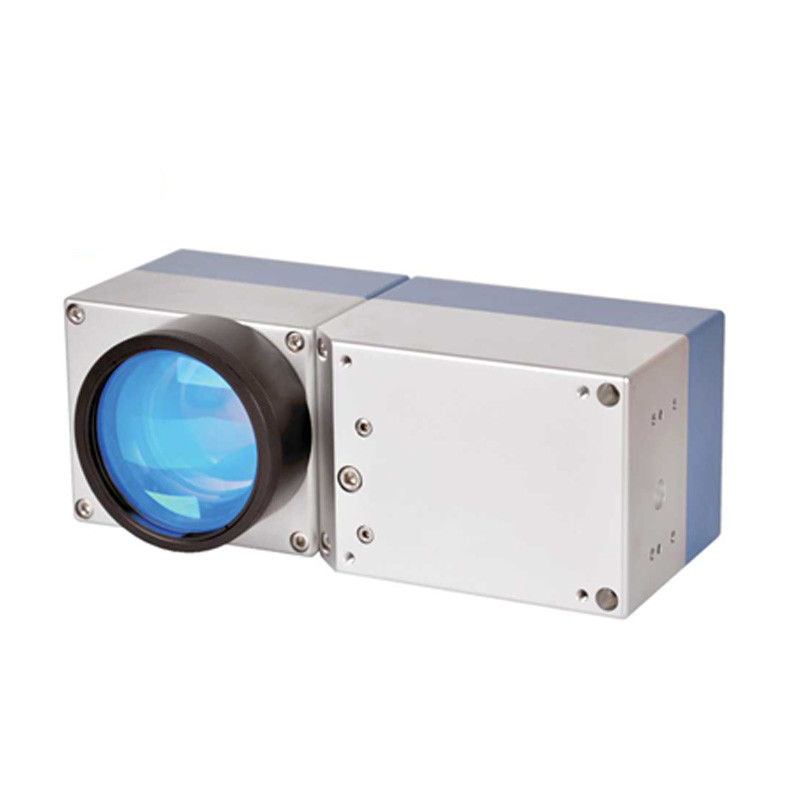

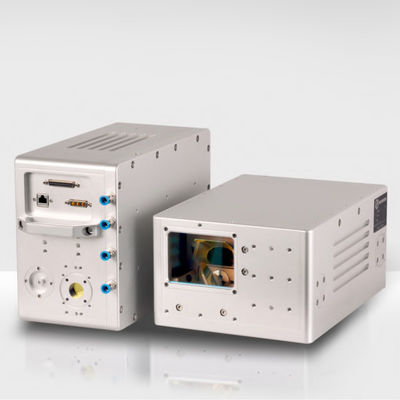

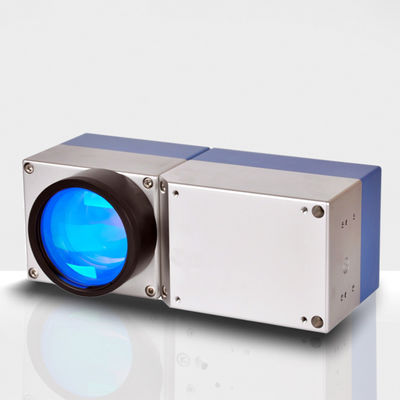

LSRM-QP20/30: 3D 사전 스캔 솔루션에는 2D 갈보스캐너 시스템 LSRM-Q, 동적 초점 장치 Proton 시리즈 및 갈보 시스템 컨트롤러 LSRM-UMC4가 포함됩니다.Pre-Objective Scanning 기술을 사용하여 넓은 필드 및 3D 레이저 적용을 실현합니다.이 시스템의 장점: 빠르고 작은 초점, 작은 전력 손실.
| 스캐닝 필드 | 600x600mm | 800x800mm |
| 초점 직경 | 364um | 487um |
| 작동 거리 | 502mm | 777mm |
| 해결 | 9um | 12음 |
| 스캐닝 필드 | 400x400mm | 600x600mm | 800x800mm |
| 초점 직경 | |||
| QP-20 | 34um | 52um | — |
| QP-30 | - | 36um | 48um |
| 작동 거리 | |||
| QP-20 | 502mm | 777mm | — |
| QP-30 | - | 777mm | 1051mm |
| 해결 | 6um | 9um | 12음 |
| 스캐닝 필드 | 400x400mm | 600x600mm |
| 초점 직경 | 17음 | 26음 |
| 작동 거리 | 520mm | 795mm |
| 해결 | 6um | 9um |
위의 모든 매개변수는 이론적인 값입니다.
편향 장치의 가장자리와 작업 표면 사이의 거리.이 거리는 제품 모델에 따라 다르며 레이저 퍼전스와 객관적인 허용 오차에 따라 달라집니다.
실제 스폿 크기와 쓰기 속도는 재료와 용도에 따라 다릅니다.인 제출
