제품 상세 정보:
|
| 하이 라이트: | 레이저 마크 헤드,3차원 표시 머리 스캔 시스템,레이저 스캐너 |
||
|---|---|---|---|
| 부문 번호 | 최대 출입 시간 | 통제 | DC 전원 공급, V | 차원 LxWxH,mm |
| LSRM-xxxx-10-A10 | 10 | XY2-100 | 15 | 114x97x94 |
| LSRM-xxxx-10-Q10 | 10 | XY2-100 | 15 | 114x97x94 |
| LSRM-xxxx-12-Q12 | 12 | XY2-100 | 15 | 114x97x94 |
| LSRM-xxxx-14-Q14 | 14 | XY2-100 | 15 | 134x109x107 |
| LSRM-xxxx-20-Q20 | 20 | XY2-100 | 15 | 170x150x140 |
| LSRM-xxxx-30-Q30 | 30 | XY2-100 | 15 | 195x150x165 |
| LSRM-xxxx-50-Q50 | 50 | XY2-100 | 15 | 246x202x168 |
| 부문 번호 | 최대 입구 다이어. | 통제 | DC 전원 공급, V | 차원 LxWxH,mm |
| LSRM-1064-6-QPT | 6 | XY2-100 | 15 | 254x97x105 |
| LSRM-1064-7.2-QPT | 7.2 | XY2-100 | 15 | 254x97x105 |
| LSRM-1064-8.4-QPT | 8.4 | XY2-100 | 15 | 254x97x105 |
| LSRM-532-3.3-QPT | 3.3 | XY2-100 | 15 | 274x109x116 |
| LSRM-532-4-QPT | 4 | XY2-100 | 15 | 274x109x116 |
| LSRM-532-4.6-QPT | 4.6 | XY2-100 | 15 | 274x109x116 |
| LSRM-xxxx-QP20 | XY2-100 | 15 | 350x140x188 | |
| LSRM-xxxx-QP30 | XY2-100 | 15 | 400x155x194 |

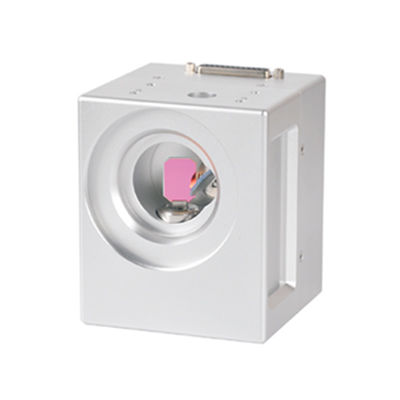

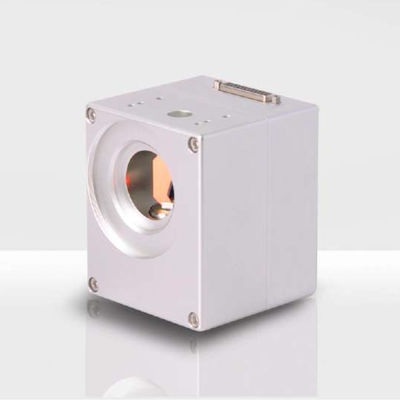

LSRM-A 시리즈는 완전히 디지털 2D 갈바노미터 시스템이다. 임베디드 제어 시스템은 세르보 루프 동작을 보장한다. 그것은 컴팩트하고 안정적이며 비용 효율적이다.그것은 LSRM 시리즈 스캔 헤드의 기본 버전입니다일반 파장의 거울은 1064nm, 532nm, 355nm, 10.6um와 같이 레이저 표시, 현미경, 드릴링, 트림 및 절단 등에 적합합니다.
| 부문 번호 | LSRM-xxxx-10-A10 |
| 오프터 | 10mm |
| 빔 이동 | 13mm |
| 추적 오류 시간 | 220us |
| 오프셋 드리프트 | 50우라드/K |
| 가이드 드리프트 | 75ppm/K |
| 단계 반응 시간 | |
| 전체 크기의 1% | 00.3ms |
| 전체 크기의 10% | 00.8ms |
| 표시 속도 (1) | 2m/s |
| 위치 설정 속도 | 12m/s |
| 기록 속도 (2) | |
| 좋은 품질 | 500cps |
| 고품질 | 450cps |
| 반복 가능성 | < 22우라드 |
| 8시간 이상 떠다니기 (30분 따뜻한 후) | < 0.3mrad |
| 전형적인 스캔 각 | 40도 |
| 인터페이스 (3) | XY2-100 향상 |
| 작동 온도 | 25°C±10° |
| 전력 요구 사항 | ±15V DC, 150W |
| 드라이버 모드 | 디지털 |
| 결의 | 16비트 |
| 최대 레이저 전력 (4) | 100W |
| 차원 | 114x97x94mm |
| (1) F-Theta 객체, f=160mm (2) 높이 1mm의 단역 문자 (3) XY2-100 상태 피드백으로 강화 (4) 1064nm의 거울은 최대 레이저 전력을 견딜 수 있습니다 |
|

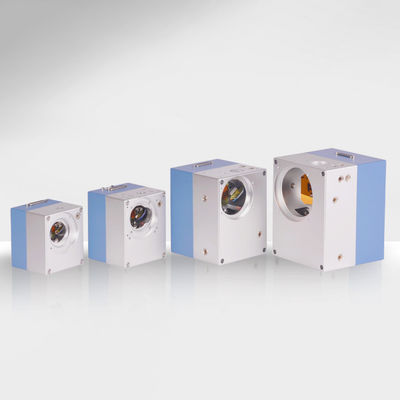

LSRM-Q 시리즈는 완전히 디지털 2D 갈바노미터 시스템이다. 시스템은 임베디드 플랫폼을 기반으로 작동합니다. 그것은 컴팩트하고 안정적이며 고품질입니다. 더 빠르고 정확합니다.오프셋 드리프트와 이득 드리프트는 매우 낮습니다. 전형적인 레이저 파장의 거울은 관성 및 경직성으로 최적화되어 있습니다. ITO 스크래칭, 레이저 마이크로 프로세싱 등과 같은 고급 애플리케이션에 적합합니다.
| LSRM-xxxx-10-Q10 | LSRM-xxxx-12-Q12 | LSRM-xxxx-14-Q14 | |
| 오프터 | 10mm | 12mm | 14mm |
| 빔 이동 | 13mm | 14.5mm | 180.1mm |
| 추적 오류 시간 | 120마일 | 160 us | 160 us |
| 무게 | 20.05kg | 20.05kg | 2.85kg |
| 오프셋 드리프트 | 30우라드/K | 30우라드/K | 30우라드/K |
| 가이드 드리프트 | 50ppm/K | 50ppm/K | 50ppm/K |
| 단계 반응 시간 | |||
| 전체 크기의 1% | 00.3ms | 00.3ms | 0.5ms |
| 전체 크기의 10% | 00.8ms | 00.8ms | 1ms |
| 표시 속도 (1) | 2.5m/s | 2m/s | 2m/s |
| 위치 설정 속도 | 15m/s | 11m/s | 8m/s |
| 기록 속도 (2) | |||
| 좋은 품질 | 800cps | 660cps | 660cps |
| 고품질 | 500cps | 410cps | 410cps |
| 반복 가능성 | < 15우라드 | < 15우라드 | < 15우라드 |
| 8시간 이상 떠다니기 (30분 따뜻한 후) | < 0.1mrad | < 0.1mrad | < 0.1mrad |
| 전형적인 스캔 각 | 40도 | 40도 | 40도 |
| 인터페이스 (3) | XY2-100/SL2-100 | XY2-100/SL2-100 | XY2-100/SL2-100 |
| 작동 온도 | 25°C±10° | 25°C±10° | 25°C±10° |
| 전력 요구 사항 | ±15V DC, 150W | ±15V DC, 150W | ±15V DC, 150W |
| 드라이버 모드 | 디지털 | 디지털 | 디지털 |
| 결의 | 16비트 | 16비트 | 16비트 |
| 최대 레이저 전력 (4) | 200W | 300W | 400W |
| 차원 | 114x97x94mm | 114x97x94mm | 134x109x107mm |
| (1) F-Theta 객체, f=160mm (2) 높이 1mm의 단역 문자 (3) XY2-100-EH 정상 피드백으로 통보 없이 변경 (4) 1064nm의 거울은 공기 냉각으로 최대 레이저 전력을 견딜 수 있습니다 |
|||

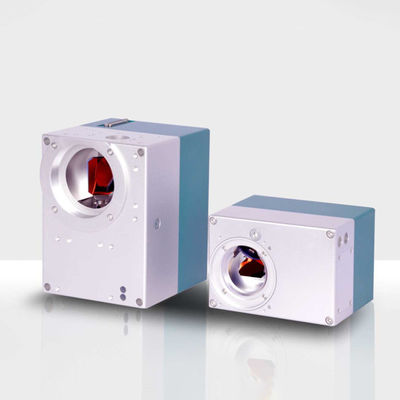

LSRM-Q 시리즈는 완전히 디지털 2D 갈바노미터 시스템이다. 시스템은 임베디드 플랫폼을 기반으로 작동합니다. 그것은 컴팩트하고 안정적이며 고품질입니다. 더 빠르고 정확합니다.오프셋 드리프트와 이득 드리프트는 매우 낮습니다. 전형적인 레이저 파장의 거울은 관성 및 경직성으로 최적화되어 있습니다. ITO 스크래칭, 레이저 마이크로 프로세싱 등과 같은 고급 애플리케이션에 적합합니다.시스템 안정성을 향상시키기 위해 물과 공기 냉각 기능이 추가되었습니다..
(모든 각은 광학도입니다)
| LSRM-xxxx-20-Q20 | LSRM-xxxx-30-Q30 | LSRM-xxxx-50-Q50 | |
| 오프터 | 20mm | 30mm | 50mm |
| 빔 이동 | 26.5mm | 36mm | 55mm |
| 추적 오류 시간 | 360us | 550마일 | 10.8ms |
| 무게 | 40.9kg | 6.5kg | 7.5kg |
| 오프셋 드리프트 | 30우라드/K | 30우라드/K | 30우라드/K |
| 가이드 드리프트 | 50ppm/K | 50ppm/K | 50ppm/K |
| 단계 반응 시간 | |||
| 전체 크기의 1% | 00.83ms | 30.04ms | - |
| 전체 크기의 10% | 1.34ms | 6.29ms | - |
| 표시 속도 | 1m/s | 0.7m/s | 0.3m/s |
| 위치 설정 속도 | 6m/s | 3m/s | 1.2m/s |
| 쓰기 속도 | |||
| 좋은 품질 (1) | 320cps | 220cps | - |
| 고품질 (2) | 210cps | 150cps | - |
| 반복 가능성 | <15urad | < 15우라드 | < 15우라드 |
| 8시간 이상 떠다니기 (30분 따뜻한 후) | < 0.1mrad | < 0.1mrad | < 0.1mrad |
| 전형적인 스캔 각 | 40도 | 40도 | 40도 |
| 인터페이스 | XY2-100/SL2-100 | XY2-100/SL2-100 | XY2-100/SL2-100 |
| 작동 온도 | 25°±10° | 25°±10° | 25°±10° |
| 전력 요구 사항 | ±15V DC, 150W | ±15V DC, 150W | ±15V DC, 150W |
| 드라이버 모드 | 디지털 | 디지털 | 디지털 |
| 결의 | 16비트 | 16비트 | 16비트 |
| 최대 레이저 전력 (3) | 1500W | 3500W | 6000W |
| 차원 | 170x140x130mm | 195x153x150mm | 260x220x170mm |
(1) F-Theta 객체, f=160mm
(2) 높이 1mm의 단역 문자
(3) XY2-100-EH 정상 피드백으로 통보 없이 변경
(4) 1064nm의 거울은 공기 냉각에서 최대 레이저 전력을 견딜 수 있습니다
| 부문 번호 | 최대 입구 다이어. | 통제 | DC 전원 공급, V | 차원 LxWxH,mm |
| LSRM-1064-6-QPT | 6 | XY2-100 | 15 | 254x97x105 |
| LSRM-1064-7.2-QPT | 7.2 | XY2-100 | 15 | 254x97x105 |
| LSRM-1064-8.4-QPT | 8.4 | XY2-100 | 15 | 254x97x105 |
| LSRM-532-3.3-QPT | 3.3 | XY2-100 | 15 | 274x109x116 |
| LSRM-532-4-QPT | 4 | XY2-100 | 15 | 274x109x116 |
| LSRM-532-4.6-QPT | 4.6 | XY2-100 | 15 | 274x109x116 |
| LSRM-xxxx-QP20 | XY2-100 | 15 | 350x140x188 | |
| LSRM-xxxx-QP30 | XY2-100 | 15 | 400x155x194 |
(2차원 표시 머리에 대한 LSRM-Q 데이터 시트를 참조)
이 솔루션은 2D galvoscanner 시스템 LSRM-Q 시리즈, 동적 중점 단위 Proton 시리즈, F-theta 렌즈 및 galvo 시스템 컨트롤러 LSRM-UMC4를 포함합니다.포스트 객체 스캔 기술을 사용합니다., 작업 부피는 FL 210mm F-theta 렌즈로 약 150*150*45입니다. 이점으로는 빠른 표시 속도, 작은 초점 및 낮은 전력 손실입니다.
| 레이저 타입 | Nd: YAG | Nd: YAG 두 배 |
| 파장 | 1064nm | 532nm |
| 빔 팽창 요인 | 1.67 | 3 |
| 입력 오프레라 | 6mm/7.2mm/8.4mm | 30.3mm/4mm/4.6mm |
| 스캔 머리의 오프러션 | 10/12/14mm | 10/12/14mm |
| Z 방향의 초점 범위 | ±22.5mm (1) | ±2.5mm (2) |
| 추적 오류 시간 | 700마일 | 700마일 |
| 차원 | 254x97x105mm | 274x109x116mm |
| 참고: (1) f-테타 렌즈의 초점 거리는 210mm입니다. (2) f-테타 렌즈의 초점 거리는 100mm입니다. 위의 모든 매개 변수는 이론적입니다. | ||
(2차원 표기 머리에 대한 LSRM-Q10/12/14 데이터 시트를 참조)
LSRM-QP 시리즈 3D 사전 스캔 시스템은 2D galvo 스캐너 시스템 LSRM-Q, 동적 중점 단위 Proton 시리즈 및 컨트롤러 LSRM-UMC4를 포함합니다.그것은 대장 및 3D 레이저 응용 프로그램을 실현하기 위해 사전 객체 스캔 기술을 사용합니다그들의 장점은 빠른 표시 속도, 작은 초점 및 낮은 전력 손실입니다.
| 스캔 필드 | 600x600mm | 800x800mm |
| 초점 지름 | 364um | 487um |
| 작업 거리 | 502mm | 777mm |
| 결의 | 9um | 12um |
| 스캔 필드 | 400x400mm | 600x600mm | 800x800mm |
| 초점 지름 | |||
| QP-20 | 34um | 52um | ∙ |
| QP-30 | - | 36um | 48um |
| 작업 거리 | |||
| QP-20 | 502mm | 777mm | ∙ |
| QP-30 | - | 777mm | 1051mm |
| 결의 | 6m | 9um | 12um |
| 스캔 필드 | 400x400mm | 600x600mm |
| 초점 지름 | 17um | 26um |
| 작업 거리 | 520mm | 795mm |
| 결의 | 6m | 9um |
위의 모든 매개 변수는 이론적 값입니다.
기울기 단위와 작업 표면의 가장자리 사이의 거리는 제품 모델에 따라 달라지며 레이저 퍼젠스와 객관적 허용량에 따라 달라집니다.
실제 스팟 크기와 쓰기 속도는 재료와 응용 프로그램에 달려 있습니다.
전통적인 galvo 스캐너 수정 방법은 수동 측정보다 우선 순위를 부여하고 정확성을 보장하기가 어렵으므로 처리 품질에 영향을 미칩니다.카메라 어댑터 비전 모듈을 가진 Galvo 스캐너는 고정 정확도를 크게 향상시킬 수 있습니다, 그리고 동시에 작업 표면을 모니터링합니다.
카메라 어댑터는 스캔 헤드 (scan head) 의 빔 입구와 레이저 플랜지 사이에 장착됩니다. (그림 1 참조).
작업 조각 표면에서 반사되는 조명 빛은 아크로마틱 F-테타, 갤보 스캐너, 빔 스플리터, CCD 렌즈를 통과하여 CCD 센서에 도달합니다.레이저와 반사 된 빛 동축의 광 경로를 보장하기 위해 가공 및 조립의 오류를 보상하기 위해 빔 스플리터 위치를 조정레이저가 CCD 영상 탐지점과 일치하도록
시야장은 렌즈 초점 거리, CCD 카메라, CCD 카메라 광감각 요소 크기가 함께 결정됩니다. 예를 들어 160mm 렌즈, CCD 표면 크기는 1⁄2 ", 시야는 10입니다.4mm * 8.3mm (표 참조)
| 레이저 파장 | 1064nm | 532nm | ||
| 파일럿 레이저 파장 | 635nm | 635nm | ||
| 진입선의 지름 | 14mm | 10mm | ||
| 스캔 헤드 미러 코팅 | 1064nm + 635nm | 532nm + 635nm | ||
| 처리장 크기 | 100 x 10 0mm | 100x100mm | ||
| 관찰 파장 | 1064nm / 635nm | 532nm / 635nm | ||
| 초점 거리의 카메라 객체 | 102mm | 102mm | ||
| 평면 필드 목표 | 160mm | 210mm | 254mm | 163mm |
| 관측장 크기 | 10.4x8.3mm | 13.7x10.9mm | 16.6x13.3mm | 10.6 x 8.5mm |
다른 파라미터:
| 진입선의 지름 | 14mm |
| 작동 온도 | 25°C ±10°C |
| 최대 크기의 칩 | 95 % |
| 카메라 연결 유형 | ≥1/2′′ |
| 무게 (카메라 없이) | C-마운트 |
| 레이저 전송성 | ≈2.6kgg |
| 윤곽 차원 | 115x112x215mm |
갈바노미터 높이를 조절하고 갈바노미터 초점 위치를 찾아
시선을 찍어
포커스 링 4 (CW 또는 CCW) 을 카메라에 정렬하여 명확한 이미지를 표시합니다.
포커스 링 4을 잠금하는 나사 5
CW 또는 CCW 조정 반지 6를 풀어, 그림의 방향이 횡격선과 동일하도록 한다.
잠금 나사 7.
CCD 이미지의 크로스 화살표와 표시 된 크로스 화살표 위치를 관찰하십시오. 두 개의 크로스 화살표가 서로 일치하지 않으면 보호 커버를 열고 버튼 2과 버튼 3을 조정해야합니다.예를 들어 2 (그림 1 참조), 버튼 2이 조정되면 이미지의 중심은 좌우로 직선으로 이동합니다. 버튼 3이 조정되면 이미지의 중심은 직선으로 위아래로 이동합니다.표시 된 크로스 화살표와 일치하도록 조정 단추 2 및 3.
튜닝 후 커버를 복원합니다.
