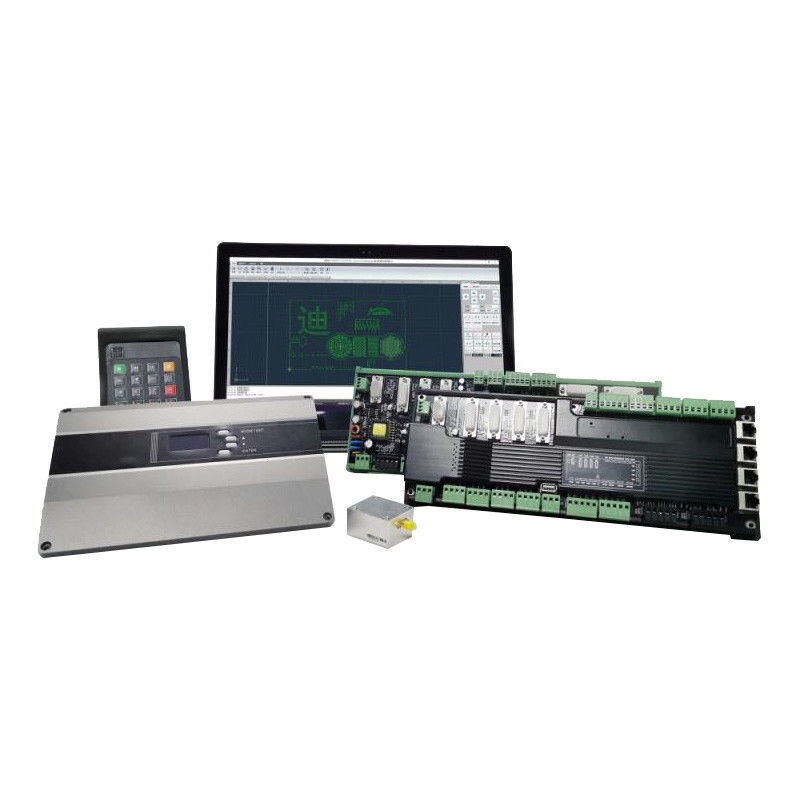

CNC 제어 보드 및 소프트웨어/레이저 절단 소프트웨어 STAC-SC2000

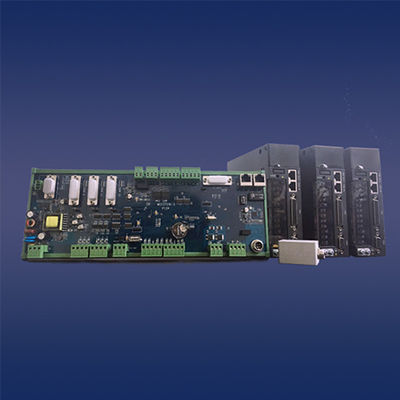

1. STAC-MCC3721 제어 보드

레이저, 레이저 절단 헤드, 절단 헤드의 XYZW 모션 및 커패시터 높이 센서를 제어하는 ​​데 사용되는 제어 보드.STAC-MCC3721H는 XYZ 3축 모션을 제어하기 위한 것이고 STAC-MCC3721NC는 XYZW 4축 모션을 제어하기 위한 것입니다.

I/O 포트는 다음 표와 같이 정의됩니다.

2. 레이저 커팅 소프트웨어 STAC-SC2000

STAC-SC2000 CNC 절단 소프트웨어는 그래픽 도면 및 편집, 절단 프로세스 처리, 절단 프로세스 제어, 시스템 모니터링, 구성 요소 모니터링 및 디버깅 등을 포함하는 플랫 파이버 레이저 절단용으로 설계되었습니다.

특징:

1) 간단한 조작, 강력한 기능.

• RIBBON 프레임워크를 기반으로 개발되어 디자인이 독특하고 소프트웨어 조작이 쉽습니다.

• UI 디자인은 더 인간화되어 교육 없이도 사용하기 쉽습니다.

• AUTOCAD 디자인 기반의 강력한 CAM 기능으로 그래픽 가져오기, 그래픽 그리기, 그래픽 편집, 그래픽 변환, 그래픽 최적화 등을 지원합니다.

• 도면을 보다 편리하고 정확하게 만드는 지능형 캡처.

• 고유한 속성 옵션 디자인으로 사용자가 절단 그래픽을 보다 쉽게 ​​디자인할 수 있습니다.

• 다양한 정렬 방법을 지원하며, 자동 정렬은 그래픽 내부 또는 외부의 필름을 인식하여 경로 계획이 최적화되도록 합니다.

• 강력한 리드 라인 기능, 리드 라인에 대한 다양한 방법 지원, 그래픽 중첩 관계를 기반으로 적합한 리드 라인 자동 추가.한 번의 클릭으로 간섭 리드선 확인/수정을 지원합니다.

2) 완벽한 절단 공정, 쉽게 디버깅.

• 섹션 드릴, 점진적 드릴, 다단계 드릴, 필름 절단, 고정 높이 절단 및 사전 드릴 등 모든 종류의 절단 프로세스를 지원합니다.

• 속도로 조정된 레이저의 전력/주파수를 지원하여 탄소강을 절단할 때 모서리 발사 문제를 줄이거나 방지합니다.

• 다층 절단 또는 마킹 및 기타 처리 방법을 지원합니다.

• Micro-joint, Gap, Over-cutting, Bridge, Kerf-compensation 등을 지원합니다.

• 모든 종류의 재료 절단 프로세스를 저장할 수 있는 강력한 재료 데이터베이스.

• 복잡한 기능 지원: 에지 탐색, 플라이 커팅 등.

• 고장 위치 추적/앞으로/뒤로 등을 지원합니다.

3) 실시간 경보, 안정적이고 신뢰할 수 있습니다.

• 실행 오류 측정을 지원하여 실행 궤도와 그래픽 오류 사이의 오류를 확인할 수 있습니다.

• 용량 성 높이 컨트롤러, 레이저 소스, 전기 레이저 절단 헤드의 보조 가스 및 기타 장비의 상태를 실시간으로 알리고 절단 중 보안을 확인하십시오.

• 50가지 이상의 서로 다른 종류의 경보는 장비를 전체적으로 보호하여 사용자의 잘못된 작동을 방지합니다.

UI 디자인은 제목 옵션, 도구 옵션, 알람 옵션, 보기 옵션, 실행 제어 옵션, 메시지 표시줄, 그래픽 매개변수 옵션 및 상태 표시줄 등 위에서 아래로 매우 명확합니다.각 섹션의 기능은 다음과 같습니다.

작업 흐름도:

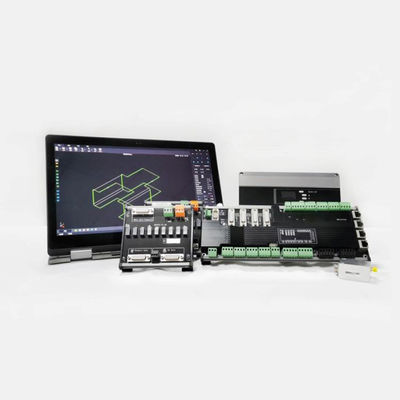

전체 패키지는 레이저 절단 헤드, 제어 보드 및 절단 소프트웨어로 구성됩니다.

각 부분의 기능은 다음과 같이 요약됩니다.
