제품 상세 정보:
|
| 하이 라이트: | 190nm 레이저 기기,25um 레이저 기기,5000W 레이저 파워 미터 |
||
|---|---|---|---|

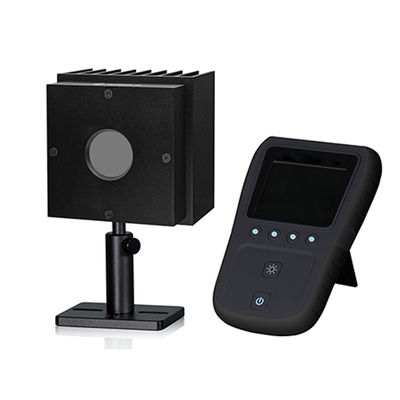

레이저 파워 미터는 레이저 파워 센서(또는 감지기 헤드라고 함), 디스플레이 장치 및 관련 액세서리로 구성됩니다.당사의 센서는 190nm에서 25um까지의 레이저 파장과 5000W의 최대 레이저 출력에서 레이저 빔을 측정할 수 있습니다.이 파워 미터는 레이저 파워 측정 및 모니터링에 사용됩니다.
감지 가능한 스펙트럼 범위: 0.19 ~ 25μm
센서와 모니터는 민감하므로 정시 모니터링을 위해 레이저 및 레이저 기계 내부의 레이저 출력을 모니터링하는 데 사용할 수 있습니다.소형 및 휴대용 레이저 파워 미터에도 사용할 수 있습니다.
맞춤형 사양
≤ 50mm 감지기 조리개 크기
UV ~ Mid-Infrared의 광대역 범위에 적용 가능
1% 미만의 측정 불확도
일반 사양
| 스펙트럼 범위(μm) | 0.19 - 25 | ||
| 최대 전력(W) | 참조 라디에이터 크기 및 광점 크기 | ||
| 최대 검출기 조리개(mm) | ≤ 50 | ||
| 균일성(±%) | < 1, < 3, < 5 | ||
| 측정 불확실성(±%) | < 1 | ||
| 전력 비선형성(±%) | < 1 | ||
| 전력 정확도(±%) | < 2.5 | ||
| 감지기 유형 | 엄마 | 본사 | VG |
| 최대 평균 전력 밀도 | 20kW/cm²,40W,CW | 0.5kW/cm²,40W,CW | 0.05kW/cm²,40W,CW |
| 최대 에너지 밀도 | 0.15J/cm², 1064nm,1ns | 0.25J/cm²,1064nm, 1ns | 1.6J/cm²,1064nm,1ns |

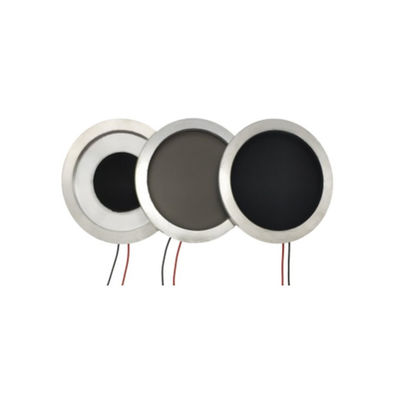

명세서
| 센서 치수 및 유형(mm) | 방열판 치수(mm) | 냉각 방식 | 응답 시간(초) | 최대 검출기 조리개(mm) | 전력 범위 |
| Φ32 x 3 센서 o | 38x38x29 | 공냉식 | < 1 | 19 | 10mW - 10W |
| Φ44 x 3 센서 | 57x57x44 | 공냉식 | < 1 | 19 | 10mW - 20W |
| Φ44 x 3 센서 | 65x65x50 | 공냉식 | < 1 | 19 | 10mW - 40W |
| Φ44 x 3 센서 b | 6x65x95 | 팬 냉각 | < 1 | 19 | 10mW - 150W |
| Φ72 x 3 센서 c | 100x100x80 | 공냉식 | < 2 | 40 | 100mW - 100W |
| Φ72 x 3 센서 d | 125x125x95 | 공냉식 | < 2.5 | 40 | 100mW - 200W |
| Φ72 x 4 센서 e | 100x100x 09 | 팬 냉각 | < 2.5 | 40 | 100mW - 250W |
| Φ72 x 5 센서 f | 125x125x136 | 팬 냉각 | < 3.5 | 40 | 300mW - 350W |
이 센서는 레이저 가공 시스템에서 레이저 출력을 온라인으로 모니터링하는 데 사용할 수 있습니다.요청 시 다양한 출력 신호 및 스펙트럼 범위를 사용할 수 있습니다.
맞춤형 사양
감지기 조리개 크기 ≤ 50mm
스펙트럼 파장 또는 스펙트럼 범위 사용 가능
다양한 신호 출력 유형
| 부품 번호 | STCH-020-MA-19 | STCH-050-MA-19 | STCH-050-MA-19A |
| 출력 신호 | 아날로그/RS232 디지털/USB 디지털 | 아날로그/RS232 디지털/USB 디지털 | 아날로그/RS232 디지털/USB 디지털 |
| 스펙트럼 범위, μm | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
| 최소 전력, mW | 10 | 30 | 30 |
| 최대 전력(W) 독립형 | 10 | 15 | 15(연속), 25(12분), 50(4분) |
| 최대 전력(W) 방열판 | 20 | 50 | 50 |
| 측정능력 | |||
| 분해능, mW | 0.2 | 0.5 | 0.5 |
| 측정 불확실성, ±% | < 1 | < 1 | < 1 |
| 전력이 있는 비선형성, ±% | < 1 | < 1 | < 1 |
| 전력 정확도, ±% | < 3 | < 3 | < 3 |
| 응답 시간, 초 | < 1 | < 1 | < 1 |
| 감지기 유형 | 엄마 | 엄마 | 엄마 |
| 감지기 조리개, mm | 19 | 19 | 19 |
| 손상 임계값 | |||
| 최대 평균 전력 밀도 | 20kW/cm²,10W,CW | 20kW/cm²,10W,CW | 20kW/cm²,10W,CW |
| 최대 에너지 밀도 | 0.15J/cm², 1064ns, 1ns | 0.15J/cm², 1064ns, 1ns | 0.15J/cm², 1064ns, 1ns |
| 물리적 특성 | |||
| 치수, mm | 50 × 50 × 29 | 60 × 60 × 29 | 60 × 60 × 58 |
| 냉각 방식 | 공냉식 | 공냉식 | 공냉식 |
| 케이블 길이, m | 1.5 | 1.5 | 1.5 |

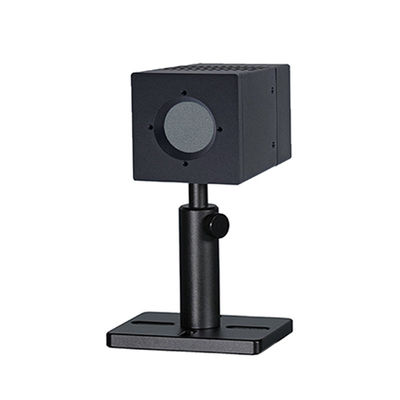

공랭식
10/19mm 감지기 조리개 크기
스펙트럼 파장 또는 스펙트럼 범위 사용 가능
단일 펄스 에너지 테스트 기능
USB 출력 인터페이스를 PC 포트와 연결
1분에 최대 80W
| 부품 번호 | STCH-20F-MA-10 | STCH-20F-HQ-10 | STCH-20F-VG-10 | STCH-40F-MA-19 | STCH-40F-HQ-19 | STCH-40F-VG-19 |
| 스펙트럼 범위, μm | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
| 전력 범위 | 10mW - 20W(60W) | 10mW - 20W(60W) | 10mW - 20W(60W) | 10mW - 40W(80W) | 10mW - 40W(80W) | 10mW - 40W(80W) |
| 간헐 측정 전력 | 20W(연속), 40W(3분), 60W(2분) | 20W(연속), 40W(3분), 60W(2분) | 20W(연속), 40W(3분), 60W(2분) | 40W(연속), 60W(3분), 80W(2분) | 40W(연속), 60W(3분), 80W(2분) | 40W(연속), 60W(3분), 80W(2분) |
| 해결 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 측정 불확실성 ±% | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 |
| power±%의 비선형성 | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 |
| 전력 정확도 ±% | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| 응답 시간, 초 | < 1 | < 1.5 | < 3 | < 1 | < 1.5 | < 3 |
| 감지기 유형 | 엄마 | 본사 | VG | 엄마 | 본사 | VG |
| 검출기 조리개(mm) | 10 (19) | 10 (19) | 10 (19) | 19 | 19 | 19 |
| 최대 평균 전력 밀도 | 20kW/cm², 10W, CW |
0.5kW/cm², 10W, CW |
0.05kW/cm², 10W, CW | 20kW/cm², 10W, CW |
0.5kW/cm², 10W, CW |
0.05kW/cm², 10W, CW |
| 최대 에너지 밀도 | 0.15J/cm², 1064nm, 1ns | 0.25J/cm², 1064nm, 1ns | 1.6J/cm², 1064nm, 1ns | 0.15J/cm², 1064nm, 1ns | 0.25J/cm², 1064nm, 1ns | 1.6J/cm², 1064nm, 1ns |
| 치수(mm) | 57×57×44 | 57×57×44 | 57×57×44 | 65×65×50 | 65×65×50 | 65×65×50 |
| 냉각 방식 | 공랭식 | 공랭식 | 공랭식 | 공랭식 | 공랭식 | 공랭식 |
| 케이블 유형 | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M |
| 케이블 길이(m) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |

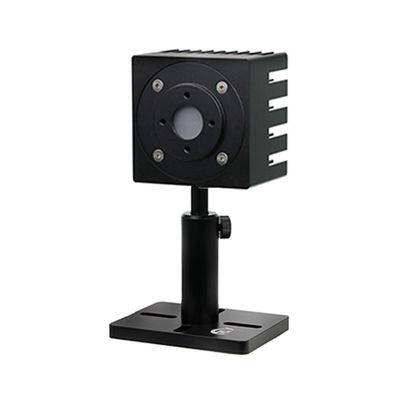

공랭식
40mm 감지기 조리개 크기
스펙트럼 파장 또는 스펙트럼 범위 사용 가능
단일 펄스 에너지 테스트 기능
USB 출력 인터페이스를 PC 포트와 연결
1분에 최대 400W
| 부품 번호 | STCH-60F-CA-30 | STCH-100F-CA-40 | STCH-200F-CA-40 |
| 스펙트럼 범위, μm | 0.19 – 25 | 0.19 – 25 | 0.19 – 25 |
| 전력 범위 | 50mW - 60W(100W) | 100mW - 100W(200W) | 100mW – 200W(400W) |
| 간헐 측정 전력 | 60W(계속) 80W(8분) 100W(3분) |
100W(계속) 150W(3분) 200W(1분) |
200W(계속) 300W(2분) 400W(1분) |
| 해결 | 3.5 | 삼 | 10 |
| 측정 불확실성, ±% | < 1 | < 1 | < 1 |
| 전력이 있는 비선형성, ±% | < 1 | < 1 | < 1 |
| 전력 정확도, ±% | < 3 | < 3 | < 3 |
| 응답 시간, 초 | < 2 | < 2 | < 2.5 |
| 감지기 유형 | 캘리포니아 | 캘리포니아 | 캘리포니아 |
| 감지기 조리개, mm | 30 | 40 | 40 |
| 최대 평균 전력 밀도 | 20kW/cm², 10W, CW | 20kW/cm², 10W, CW | 20kW/cm2, 40W, CW |
| 최대 에너지 밀도 | 0.3J/cm², 1064nm, 1ns | 0.3J/cm², 1064nm, 1ns | 0.3J/cm2, 1064nm, 1ns |
| 치수, mm | 80 × 80 × 70 | 100 × 100 × 80 | 125 × 125 × 95 |
| 냉각 방식 | 공랭식 | 공랭식 | 공랭식 |
| 케이블 유형 | DB-9M | DB-9M | DB-9M |
| 케이블 길이(m) | 1.5 | 1.5 | 1.5 |
팬 냉각
30/40mm 감지기 조리개 크기
스펙트럼 파장 또는 스펙트럼 범위 사용 가능
단일 펄스 에너지 테스트 기능
USB 출력 인터페이스를 PC 포트와 연결
1분에 최대 600W
| 부품 번호 | STCH-F150-CA-30 | STCH-F250-CA-40 | STCH-F350-CA-40 |
| 스펙트럼 범위, μm | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
| 전력 범위 | 50mW - 150W(300W) | 100mW - 250W(400W) | 300mW - 350W(600W) |
| 간헐 측정 전력 | 150W(계속) 200W(3분) 300W(1분) |
250W(계속) 300W(2분) 400W(1분) |
350W(계속) 500W(2분) 600W(1분) |
| 분해능, mW | 5 | 10 | 20 |
| 측정 불확실성, ±% | < 1 | < 1 | < 1 |
| 전력이 있는 비선형성, ±% | < 1 | < 1 | < 1 |
| 전력 정확도, ±% | < 3 | < 3 | < 3 |
| 응답 시간, 초 | < 1 | < 2.5 | < 3.5 |
| 감지기 유형 | 캘리포니아 | 캘리포니아 | 캘리포니아 |
| 감지기 조리개, mm | 30 | 40 | 40 |
| 최대 평균 전력 밀도 | 20kW/cm², 10W, CW | 20kW/cm², 10W, CW | 20kW/cm², 10W, CW |
| 최대 에너지 밀도 | 0.3J/cm², 1064nm, 1ns | 0.3J/cm², 1064nm, 1ns | 0.3J/cm², 1064nm, 1ns |
| 치수, mm | 65×65×95 | 100 × 100 × 109 | 125 × 125 × 136 |
| 냉각 방식 | 팬 냉각 | 팬 냉각 | 팬 냉각 |
| 케이블 유형 | DB-9M | DB-9M | DB-9M |
| 케이블 길이, m | 1.5 | 1.5 | 1.5 |
차가 워진 물
19/40mm 감지기 조리개 크기
스펙트럼 파장 또는 스펙트럼 범위 사용 가능
단일 펄스 에너지 테스트 기능
USB 출력 인터페이스를 PC 포트와 연결
최대 2000W
| 모델 | STCH-W150-CA-19 | STCH-W300-CA-40 | STCH-W500-CA-40 | STCH-W1000-CA-40 | STCH-W2000-CA-40 |
| 스펙트럼 범위, μm | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 | 0.19 - 25 |
| 전력 범위 | 0.2 - 150 | 0.3 - 300 | 0.5 - 500 | 2 - 1000 | 5 - 2000 |
| 분해능, mW | 10 | 15 | 20 | 100 | 200 |
| 측정 불확실성, ±% | < 1 | < 1 | < 1 | < 1 | < 1 |
| 전력이 있는 비선형성, ±% | < 1 | < 1 | < 1.5 | < 2 | < 2 |
| 전력 정확도, ±% | < 3 | < 3 | < 3 | < 3 | < 3.5 |
| 응답 시간, 초 | < 1 | < 2.5 | < 3 | < 3 | < 3 |
| 감지기 유형 | 캘리포니아 | 캘리포니아 | 캘리포니아 | 캘리포니아 | 캘리포니아 |
| 감지기 조리개, mm | 19 | 40 | 40 | 40 | 40 |
| 최대 평균 전력 밀도 | 20kW/cm2, 10W, CW |
20kW/cm2, 10W, CW |
20kW/cm2, 10W, CW |
20kW/cm2, 10W, CW |
20kW/cm2, 10W, CW |
| 최대 에너지 밀도 | 0.3J/cm2, 1064nm, 1ns |
0.3J/cm2, 1064nm, 1ns |
0.3J/cm2, 1064nm, 1ns |
0.3J/cm2, 1064nm, 1ns |
0.3J/cm2, 1064nm, 1ns |
| 치수, mm | 50 × 50 × 20 | 85 × 85 × 20 | 85 × 85 × 35 | Ф110 × 35 | Ф136 × 40 |
| 냉각 방식 | 차가 워진 물 | 차가 워진 물 | 차가 워진 물 | 차가 워진 물 | 차가 워진 물 |
| 냉각수 유량, L/min | 2 - 10 | 2 - 10 | 3 - 10 | 3.5 - 10 | 4.5 - 10 |
| 케이블 유형 | DB-9M | DB-9M | DB-9M | DB-9M | DB-9M |
| 케이블 길이, m | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
수냉식 레이저 파워 미터 프로브는 출력 밀도가 높은 연속 및 펄스 레이저 측정에 적합합니다.수냉식 모델에서 최대 측정 전력은 5000W이며 55mm의 큰 감지 구경을 가지고 있습니다.
차가 워진 물
55mm 감지기 조리개 크기
스펙트럼 파장 또는 스펙트럼 범위 사용 가능
단일 펄스 에너지 테스트 기능
USB 출력 인터페이스를 PC 포트와 연결
최대 5000W
| 부품 번호 | STCH-W5000-CA-55 |
| 스펙트럼 범위(μm) | 0.19 - 25 |
| 전력 범위(W) | 20 - 5000 |
| 측정 능력 | |
| 해상도(W) | 1 |
| 측정불확도(±%) | < 1 |
| 비문학 위주(±%) | < 2 |
| 전력 정확도(±%) | < 4 |
| 응답시간(초) | < 3 |
| 감지기 유형 | 캘리포니아 |
| 검출기 조리개(mm) | 55 |
| 손상 임계값 | |
| 최대 평균 전력 밀도 | 20kW/cm2, 10W, CW |
| 최대 에너지 밀도 | 0.3J/cm2, 1064nm, 1ns |
| 물리적 특성 | |
| 치수(mm) | Φ150 × 50 |
| 냉각 방식 | 차가 워진 물 |
| 찬물 교류 (L/min) | 5 - 10 |
| 케이블 유형 | DB-9M |
| 케이블 길이(m) | 1.5 |

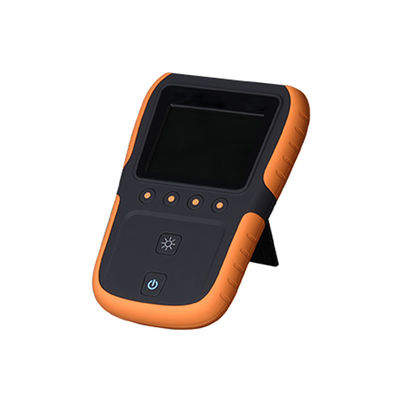

디스플레이 유닛 STCH-P는 모든 레이저 파워 센서와 호환됩니다.프로페셔널 에디션이 포함된 범용 측정기이며 "디지털 디스플레이", "데이터 통계" 및 "데이터 저장" 기능이 있으며 USB를 통해 PC에 연결할 수 있습니다.사용자 소프트웨어가 구성되었습니다.그리고 데이터 획득 및 내보내기가 지원될 수 있습니다.
측정 정확도 ± 0.25%
전자기 간섭 차폐
단일 펄스 에너지 테스트
통계 기능 및 장기 안정성 테스트
최대 250,000개의 측정 데이터 저장
USB를 통해 PC에 연결, 클라이언트 소프트웨어 구성, 데이터 획득 및 내보내기 지원
| 모델 | STCH-P |
| 디지털 디스플레이 | ● |
| 데이터 통계 | ● |
| 데이터 저장고 | ● |
| USB를 통해 PC에 연결 | ● |
| PC 소프트웨어 | ● |
| 데이터 획득 및 내보내기 | ● |
| 단일 펄스 에너지 테스트 | ● |
| 표시 형식 | 수치, 기둥형 그래프, 차트 |
| 정확도(±%) | 0.25 |
| 디스플레이 유형 | 240(RGB) × 320 픽셀, TFT-LCD |
| 디스플레이 치수 | 65.0mm x 48.8mm(2.56" x 1.92") |
| ADC 샘플링 주파수 | 20Hz |
| 광고 변환기 | 24비트 |
| 커넥터 유형 | DB-9M |
| 디지털 인터페이스 | USB 2.0 |
| 배터리 | 리튬 폴리머, 3.7V,4050mAh |
| 배터리 수명 | ＞ 40시간 |
| 충전기 / DC 입력 | 5V / 2A |
| 치수(L x W x H) | 165mm x 108mm x 25mm |
| 무게 | < 0.25kg |
| 작동 온도 | 0 ~ 40°C |
| 보관 온도 | -10 ~ 45°C |
위의 모든 센서는 레이저 출력을 측정하는 센서로 사용할 수 있으며 빔 덤프로도 사용할 수 있습니다.그러나 빔 덤프만 필요하고 레이저 출력을 측정하지 않는 경우 빔 덤프를 저렴한 가격으로 구입하십시오.빔 덤프의 부품 번호는 해당 센서에서 BD로 끝납니다.예를 들어 센서는 STCH-W5000-CA-55이고 해당 빔 덤프는 STCH-W5000-CA-55-BD입니다.
완벽한 레이저 파워 미터는 센서 + 디스플레이 장치 또는 센서 + USB 출력(USB 출력은 PC에 연결할 수 있음)일 수 있습니다.모든 디스플레이 장치는 PC에 연결할 수 있습니다.
센서 지지대와 같은 모든 액세서리는 옵션입니다.
우리는 귀하의 특정 요구 사항에 따라 센서와 전력계를 맞춤 설계하고 제작할 수 있으며 자세한 내용은 당사에 문의하십시오.
