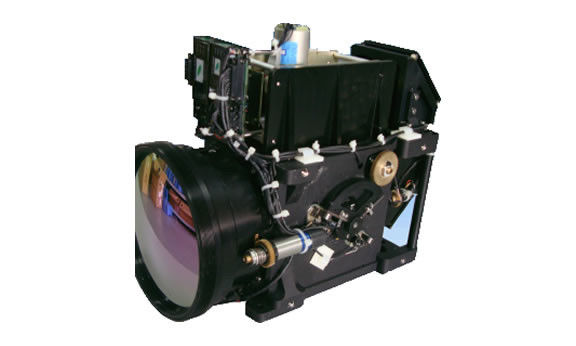

열 이미지 모듈 / 냉각되지 않은 적외선 / 냉각 된 적외선

열사진 촬영기 목록

1. 냉각되지 않은 적외선 OEM 모듈
2. STJ-JIR-2641 MW 냉각 적외선 OEM 모듈
3. STJ-JIR-2645 MW 냉각 적외선 모듈
4. STJ-JIR-054 슈퍼 광각 냉각 적외선 모듈
5. STJ-JIR-1100 초장거리 냉각 적외선 모듈
6. STJ-JIR-2399 장파 냉각 적외선 모듈
7. STJ-JIR-2280 대면적 배열 냉각 적외선 모듈
8. STJ-JIR-2700 고프레임 레이트 InSb MW 냉각 적외선 모듈
9. STJ-JIR-28G 선형 배열 냉각 적외선 모듈
10. STJ-IRC-26 휴대용 다기능 냉각 열 카메라
11. STJ-IRC-36 휴대용 다기능 냉각되지 않은 열 카메라
12. STJ-JIR-6311E 저격수 탐지기

1냉각되지 않은 적외선 OEM 모듈

시리즈화 된 냉각되지 않은 적외선 이미저 모듈에는 1280×1024, 640×512, 384×288 초점 평면 배열이 포함되어 있으며, 작은 크기와 낮은 전력 소비 플랫폼을 사용합니다.독립적으로 개발된 다양한 알고리즘과 통합다양한 사용자들의 고품질 적외선 영상 수요를 충족시킬 수 있습니다.이 제품 시리즈는 모든 종류의 냉각되지 않은 적외선 열 촬영 카메라와 관련 광 전기 시스템에 적합합니다..

• 작은 크기와 가벼운 무게, 시스템 통합에 적합합니다.
• 수동/자동 교정
• 다양한 비디오 인터페이스는 선택적입니다.
• 강한 환경 적응력
• 높은 신뢰성 설계

640×512 모듈의 기술 사양

• 해상도: 640×512
• 픽셀 크기: 12μm×12μm
• 반응 대역: 8~14μm
• 무게: ≤ 50g
• 크기: ≤ 40mm × 50mm × 50mm ((L × W × H)
• 전원 공급: 전압: 10.0 ~ 32.0V; 전력 소비: ≤ 2.5W, 최고 전력 소비 ≤ 4W
• 비디오 출력: PAL
• 작동 온도: -40°C+55°C
• 보관 온도: -55°C+70°C

2STJ-JIR-2641 MW 냉각 적외선 OEM 모듈

STJ-JIR-2641은 3개의 FOV MWIR 렌즈, 적외선 탐지기와 이미지 처리 회로로 구성되어 있습니다.

• 반응 대역: 3.7μm~4.8μm
• 탐지기:
  • 타입: MCT IRFPA
  • 해상도: 640×512
  • 픽셀 크기: 15μm×15μm
  • F 번호: 4
• 초점 길이는: 30mm/150mm/500mm
• 시야장: 18.3°×14.7°/3.7°×2.9°/1.1°×0.88°
• NETD: 35mk (환경 온도 25°C)
• 시작시간: 8분 (환경 온도 25°C)
• 무게: 6kg
• 크기: 300mm × 155mm × 245mm (L × W × H)
• 전원 공급: DC 24V±10%, 파동은 100mv 이하
• 작동 온도는 -30°C~+60°C
• 디지털 비디오 인터페이스 (선택 사항): 비디오 데이터 신호와 동기화 신호를 포함하여 카메라 링크를 통해 낮은 수준의 시스템에 비디오 이미지를 전송합니다.
• 아날로그 비디오: 표준 CCIR 비디오
• 제어 인터페이스: RS422 시리즈 포트를 통해 하위 레벨 시스템에서 제어 명령을 수신합니다.
• 전원 인터페이스: 이미지 장치는 전원 인터페이스를 통해 전원 공급을 수신합니다.

3STJ-JIR-2645 MW 냉각 적외선 모듈

이 사양은 640×512 F4 MWIR 모듈의 기술적 특성을 규정합니다. 이미지 기기는 640×512 F4 MWIR 검출기, 이미지 처리 전자, 전력 전자,전기 연결 장치, 그리고 기계 구조.

• 반응 대역: 3.7μm~4.8μm
• 탐지기
• 타입: MCT IRFPA
• 해상도: 640×512
• 픽셀 크기: 15μm×15μm
• F 번호: 4
• 초점 길이: 54mm~320mm
• 시야장: WFOV: ≥10°×8°; NFOV: ≥1.7°×1.36°
• NETD: 25mk (환경 온도 25°C)
• 시작 시간: 8분 (환경 온도 25°C)
• 무게: ≤ 2.45kg
• 크기: ≤255mm × 100mm × 156mm
• 전원 공급: DC 24V±10%, 파동은 100mv 이상이 아닙니다.
• 작동 온도: -40°C+55°C
• 디지털 비디오 인터페이스 (선택 사항): 비디오 데이터 신호와 동기화 신호를 포함하여 카메라 링크를 통해 낮은 수준의 시스템에 비디오 이미지를 전송합니다.
• 아날로그 비디오: 표준 CCIR 비디오
• 제어 인터페이스: RS422 시리즈 포트를 통해 하위 레벨 시스템에서 제어 명령을 수신합니다.
• 전원 인터페이스: 이미지 장치는 전원 인터페이스를 통해 전원 공급을 수신합니다.

4. STJ-JIR-054 슈퍼 광각 냉각 적외선 모듈

STJ-JIR-054 MWIR 열영상 카메라는 주로 광 시스템, 적외선 탐지기와 냉각 부품, 영상 회로 부품 및 기계 구조로 구성되어 있습니다.이미징 회로 구성 요소는 적외선 전원 보드를 포함, 캠링크 입력 인터페이스 보드, 디지털 보드, 디지털 비디오 출력 인터페이스 보드 및 필터 보드 없는 탐지장

• 기능

• 불일치 수정
• 집중하라
• 거울상
• 양성 및 부정적 이미지 전환
• 2 전자 줌
• 자동 / 수동 밝기 조절
• 자동 / 수동 가이드 조정
• 누적 근무 시간을 표시합니다.
• 잘못된 픽셀 교체
• 자기 확인

• 적외선 탐지기
  • F 번호: F4
  • 파장: 3μm-5μm
  • 해상도: 640×512
• 광학 시야
  • FOV: 35.49°×28.72°~1.84°×1.47° ((±5%), 연속 줌.
  • 초점 길이는 f=15~300mm
• 시작 시간: ≤6.5분 (실온)
• NETD: ≤25mK (실온)
• 차원: 250±10×132±10×135±10mm ((L×W×H)
• 무게: ≤2.6kg
• 작동 전력: DC 24V ((±2V)
• 전력 소비 ≤50W
• 작동 온도: -30°C~+60°C
• 보관 온도: -40°C+70°C
• 비디오 인터페이스: PAL 비디오 출력; 디지털 비디오 캠링크 출력.
• 제어 인터페이스: RS422 일련 포트.

5STJ-JIR-1100 초장거리 냉각 적외선 모듈

STJ-JIR-1100는 목표에서 방출되는 3.7μm에서 4.8μm의 방사선을 사용하는 열 카메라이다. STJ-JIR-1100은 어둠에서 햇빛까지 작동한다. 연속 줌 중파 렌즈로 구성되어 있다.,중파 적외선 탐지기와 이미지 처리 회로

• 불일치 수정 (시작 자동 수정, 작동 과정에서 다양한 수동 수정 방법)
• 계속 확대
• 전기적 중점화
• 자동 오프셋 (밝기) /이득 (반대성) 조정
• 수동 오프셋/이익 조정
• 이미지 회전: X축, Y축 및 중앙점
• 이미지 가장자리 강화
• 잘못된 픽셀 교체
• 2x 디지털 확대;
• 이미지 극성 (검은 뜨겁다/백한 뜨겁다)
• 사진 모드: 이미지가 동결/활동
• 표면 표면 표면 표면 표면

기술 사양

• 반응 대역: 3.7μm~4.8μm
• 적외선 탐지기
  1. 타입: 냉각 MCT
  2. 해상도: 640×512
  3. F/# 4
  4. 픽셀 크기: 15μm×15μm
• 초점 길이: 88mm~1100mm
• 시야장: 6.24° × 5° ∼ 0.5° × 0.4°
• 전자 줌: 2 ×, 4 ×
• NETD: ≤30mk (환경 온도 25°C)
• 시작 시간: ≤8분
• 무게: ≤60kg
• 크기: 780×340×420mm (L×H×W).
• 전원 공급: DC 24V±10%, 파동은 100mV 이하입니다.
• 작동 온도: -30°C ~ 65°C
• 저장 온도: -40°C ~ 70°C
• 디지털 비디오 인터페이스 (선택 사항): 비디오 데이터 신호와 동기화 신호를 포함한 LVDS를 통해 시스템에 비디오 이미지를 전송합니다.
• 아날로그 비디오: 표준 CCIR 비디오
• 제어 인터페이스: RS422 또는 RS232 일련 포트를 통해 시스템에서 제어 명령을 수신합니다.
• 전원 인터페이스: 카메라는 전원 인터페이스를 통해 전원 공급을 받는다.

6STJ-JIR-2399 장파 냉각 적외선 모듈

이 모듈에는 640×512 냉각 초점 평면 배열이 포함되어 있으며, 낮은 온도 냉장고 장치가 장착되어 있으며, 이는 연기와 안개와 안개를 효과적으로 침투할 수 있습니다.복잡한 환경에서의 고민족성 표적 탐지, 다양한 종류의 광전자 시스템 플랫폼에 적합합니다.

• 탐지 거리가 길다
• 높은 이미지 품질
• 소규모 목표 강화
• 강한 환경 적응력
• 풍부한 인터페이스와 강력한 확장성

기술 사양

• 탐지기

• 장파 냉각 영역 배열
• 해상도: 640×512
• 반응 대역: 7μ9μm
• F 번호: F2

• 비디오 출력: 표준 복합 비디오 (PAL) / 확장 가능한 디지털 (LVDS 또는 CameraLink) 비디오 출력.
• 기계적 인터페이스: 플랜지 / 스레드 인터페이스 / 또는 사용자 지정
• 이미지 대조, 이미지 밝기, 증강 조정: 수동 / 적응 조정.
• 양극성: 검은 열 / 흰 열 표시.
• 작동 온도: -40°C~+65°C

7. STJ-JIR-2280 큰 영역 배열 냉각 적외선 모듈

대형 영역 배열 냉각 적외선 모듈은 1280 × 1024 영역 배열 냉각 유형의 검출기를 사용하여 고 해상도, 안정적인 성능 및 쉬운 시스템 통합을 제공합니다.탐사용으로 사용할 수 있습니다., 목표 탐지 및 추적, 보안 모니터링 및 기타 분야.

• 높은 해상도와 큰 영역 배열.
• 높은 민감도와 빠른 반응 속도
• 선명하고 선명한 이미지
• 낮은 전력 소비와 좋은 신뢰성.

기술 사양

• 탐지기 유형: 영역 배열 냉각
• 해상도: 1280×1024
• 픽셀 크기: 15um×15um
• F 번호: F4/F5.5/F3
• NETD: <25mK@50Hz(25°C)
• 프레임 레이트: 최대 50Hz
• 비디오 출력 인터페이스: 카메라 연결 디지털 비디오
• 다른 인터페이스: 외부 트리거 기능을 지원합니다.

8STJ-JIR-2700 높은 프레임 속도 InSb MW 냉각 적외선 모듈

STJ-JIR-2700 고프레임 레이트 InSb 640×512 중파 냉각 적외선 모듈은 InSb 재료의 높은 민감성과 결합된 고급 이미지 처리 알고리즘을 사용합니다.적외선 검출을 달성하기 위해, 검색, 식별 및 고속 목표물의 추적, 널리 공기 중 광 전기 캡슐, 적외선 경고 시스템, 광 전기 추적 및 표적 시스템 등에 사용됩니다.

• 200Hz의 높은 프레임 레이트
• 큰 동적 범위
• 고성능 동적 이미지 강화
• 비일관성 수정, 극성 변환
• 밝기 자동 / 수동 조정
• 자동 / 수동 조정

기술 사양

• 반응 대역: 3.7±0.2mm~4.8±0.2mm
• 탐지기 유형: 640 × 512.
• F 번호: F4 ((선택 F2, F5.5)
• 픽셀 크기: 15um×15um
• 이미지 프레임 레이트: 200Hz (Full size output)
• NETD: ≤30mK@200Hz ((25°C)
• 비디오 출력 인터페이스: 한 채널 카메라 링크 디지털 비디오, 한 채널 PAL 아날로그 비디오

9STJ-JIR-28G 선형 배열 냉각 적외선 모듈

STJ-28G 480×6 선형 배열 냉각 적외선 모듈은 직관적이고 명확한 이미지를 내보낼 수 있는 파노라마 / 시선 통합 영상을 채택하고 차량, 선박 및 기타 플랫폼에 설치할 수 있습니다.그리고 모든 날씨에 공기 추적 및 모니터링을 달성, 해상 및 육상 기반 목표물.

• 좋은 광축 안정성
• 긴 연속 작업 시간
• 강한 환경 적응력

기술 사양

• (1) 검출기
• 반응 대역: 7.7~10.3μm
• 해상도: 480×6
• F 번호: 261.
• 픽셀 크기는 28μm × 38μm입니다.
• (2) 초점 길이: 97mm/194mm.
• (3) 무게: ≤22kg
• (4) 크기: ≤545×270×225mm ((L×H×W).
