| 강조하다: | 램프 펌프 Q 스위치 Nd:YAG 레이저,Q-스위치 Nd:YAG 레이저,DPSS 레이저 |
||
|---|---|---|---|

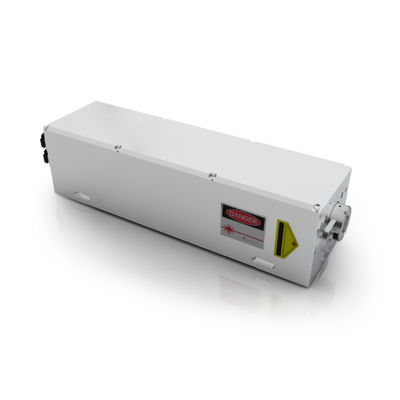

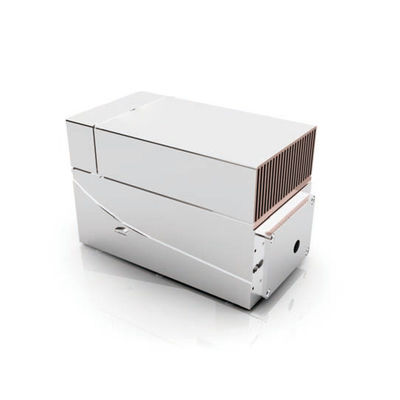

STLA 시리즈 DPSS 레이저는 균일한 펌핑 및 전도 냉각 기술을 사용하여 진정한 휴대용 나노초 레이저 소스를 구현합니다.이 시리즈는 다양한 과학, 산업 및 군사 응용 분야에 대한 새로운 솔루션을 제공합니다.
다이오드 펌핑에는 낮은 에너지 소비, 고효율 및 긴 수명과 같은 기능이 있습니다.TEC 전도 냉각 기술은 작동 안정성을 유지하면서 물 사용을 방지하는 데 사용됩니다.Electro-optical Q-switched 기술은 분석 장비의 핵심인 정확한 타이밍을 제공하는 데 사용됩니다.
이러한 모든 기능을 기반으로 하는 당사의 레이저는 LIDAR, 질량 분광법, 레이저 초음파 및 LIBS와 같은 응용 분야를 위한 완벽한 선택입니다.
| 부품 번호 | STLB-LA-20-xxxx | STLB-LA-80-xxxx | |
| 펄스 반복률(Hz) | 1-100 | 20 | |
| 펄스 에너지(mJ) | 1064nm | 20 | 80 |
| 532nm | 12 | 50 | |
| 355nm | 4 | 15 | |
| 266nm | 2 | 8 | |
| 에너지 안정성2 RMS | 1064nm | <1% | <0.5% |
| 532nm | <2% | <2% | |
| 355nm | <4% | <4% | |
| 266nm | <4% | <4% | |
| 펄스 폭3(ns) | 10 | 10 | |
| 발산4(mrad) | 2 | 2 | |
| 포인팅 안정성(urad) | <50 | <50 | |
| 빔 dia.5 (mm) | 삼 | 4 | |
| 편광 | 수평의 | 수평의 | |
| 지터6(RMS)(ns) | <1 | <1 | |
| 냉각 | 공기 | 공기 | |
| 전원 입력 | 220VAC/50-60Hz, 10A | 220VAC/50-60Hz, 10A | |
| 소비전력(W) | 800 | 800 | |
| 작동 온도(oC) | 5-30 | 5-30 | |
| 보관 온도(oC) | 5-50 | 5-50 | |
| 치수7(mm) | 머리 | 413x160x128 | 413x160x128 |
| 힘 | 380x323x89 | 380x323x89 |

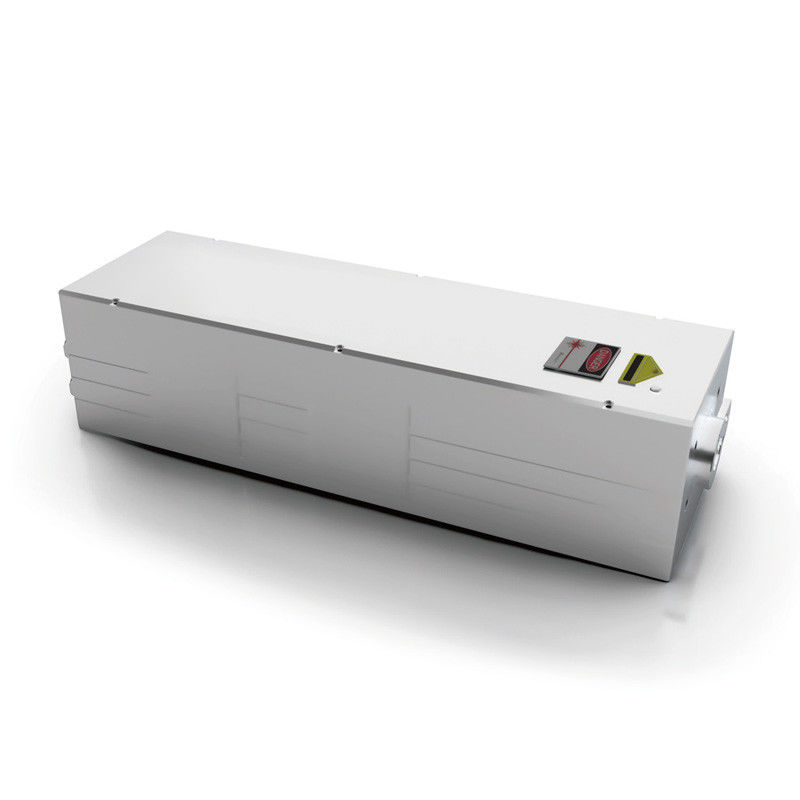

STLB-DA 시리즈 레이저는 OEM 시스템 통합에 매우 적합한 산업용 레벨 레이저용으로 설계되었습니다.에너지 수준은 10-300mJ로 비교적 낮습니다.SHG, THG 및 FHG를 사용할 수 있습니다.
레이저는 우수한 빔 품질의 다중 모드 및 가변 반사 미러(VRM) 모드 빔을 모두 제공합니다.과학 및 산업 디자인은 우수한 빔 품질을 보장합니다.광학셔터, 유량센서, 전원인터록 등의 기능으로 안전사용을 최우선으로 합니다.레이저는 2014년에 CE 인증을 통과했습니다.
레이저는 LIBS, LIDAR, LIF, PIV, 레이저 초음파, 레이저 점화 플러그, 레이저 청소, LCD 수리 등을 포함한 많은 응용 분야에 적합합니다.
| 부품 번호 | STLB-DA-50-xxxx | STLB-DA-100-xxxx | STLB-DA-200-xxxx | STLB-DA-300-xxxx | |
| 펄스 반복률(Hz) | 1-20 | 1-20 | 1-20 | 1-10 | |
| 펄스 에너지(mJ) | 1064nm | 50 | 100 | 200 | 300 |
| 532nm | 25 | 50 | 100 | 150 | |
| 355nm | 10 | 20 | 40 | 60 | |
| 266nm | 5 | 10 | 20 | 30 | |
| 에너지 안정성2 RMS | 1064nm | <1% | <1% | <1% | <1% |
| 532nm | <2% | <2% | <2% | <2% | |
| 355nm | <4% | <4% | <4% | <4% | |
| 266nm | <4% | <4% | <4% | <4% | |
| 펄스 폭3(ns) | 1064nm | <9 | <9 | <8 | <7 |
| 532nm | <8 | <8 | <7 | <6 | |
| 355nm | <7 | <7 | <6 | <5 | |
| 266nm | <7 | <7 | 6 | <5 | |
| 발산4(mrad) | 1064nm | 다중 모드, <3mrad; 플랫탑, <1rmad |
다중 모드, <3mrad; 플랫탑, <1rmad |
다중 모드, <3mrad; 플랫탑, <1rmad |
다중 모드, <3mrad; 플랫탑, <1rmad |
| 포인팅 안정성(urad) | <50 | <50 | <50 | <50 | |
| 지터5(RMS)(ns) | <1 | <1 | <1 | <1 | |
| 빔 dia.6 (mm) | 1064nm | 5 | 5 | 6 | 7 |
| 공간 모드 프로필 | 근거리 | >70% | >70% | >70% | >70% |
| 원거리 | >95% | >95% | >95% | >95% | |
| 냉각 | 물에 공기 | 물에 공기 | 물에 공기 | 물에 공기 | |
| 전원 입력 | 220VAC/50-60Hz, 10A | 220VAC/50-60Hz, 10A | 220VAC/50-60Hz, 10A | 220VAC/50-60Hz, 10A | |
| 소비전력(W) | 500 | 500 | 500 | 500 | |
| 케이블 길이(m) | 제어 | 삼 | 삼 | 삼 | 삼 |
| 힘 | 1.8 | 1.8 | 1.8 | 1.8 | |
| 생명줄 | 삼 | 삼 | 삼 | 삼 | |
| 작동 온도(oC) | 5-30 | 5-30 | 5-30 | 5-30 | |
| 보관 온도(oC) | 5-50 | 5-50 | 5-50 | 5-50 | |
| 치수7(mm) | 머리 | 579x193x95 | 579x193x95 | 579x193x95 | 579x193x95 |
| 힘 | 473x216x563 | 473x216x563 | 473x216x563 | 473x216x563 |

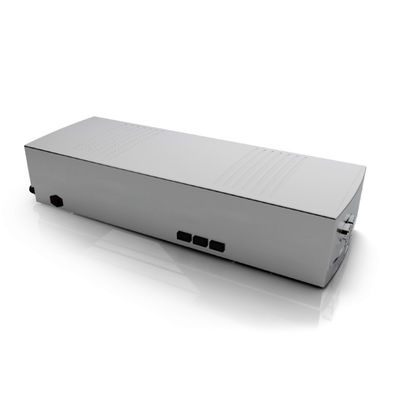

STNI 시리즈 레이저는 중간 에너지 레벨 Q 전환 나노초 Nd:YAG 레이저입니다.기본 파장은 400mJ에서 2000mJ까지의 에너지 레벨을 포함합니다.이 레이저는 컴팩트한 크기, 좋은 포인팅 안정성, 높은 에너지 안정성, 높은 신뢰성 등의 특징을 가지고 있습니다. SHG, THG 및 FHG를 사용할 수 있습니다.
이 레이저는 멀티모드와 VRM 모드의 두 가지 유형의 레이저 모드를 제공합니다.과학 및 산업 디자인은 우수한 빔 품질을 보장합니다.광학셔터, 유량센서, 전원인터록 등의 기능으로 안전사용을 최우선으로 합니다.
지금까지 전 세계에 약 4000대가 납품되었습니다.그들은 펌프 염료 레이저, 펌프 OPO, 펌프 Ti:Sapphire 레이저, 레이저 쇼크 피닝, LCD 수리, 레이저 제거, 레이저 소결, LIDAR와 같은 다양한 종류의 과학 및 산업 응용 분야를 위한 완벽한 선택입니다.
| 부품 번호 | STLB-NI-400-xxxx | STLB-NI-600-xxxx | STLB-NI-900-xxxx | STLB-NI-Extra-xxxx | |
| 펄스 반복률(Hz) | 1-10 | 1-10 | 1-10 | 1-10 | |
| 펄스 에너지(mJ) | 1064nm | 450 | 650 | 900 | 2000년 |
| 532nm | 250 | 350 | 480 | 1000 | |
| 355nm | 90 | 150 | 270 | 600 | |
| 266nm | 50 | 65 | 90 | 150 | |
| 에너지 안정성2 RMS | 1064nm | <=1% | <=1% | <=1% | <=1% |
| 532nm | <=2% | £2% | <=2% | <=2% | |
| 355nm | <=4% | <=4% | <=4% | <=4% | |
| 266nm | <=4% | <=4% | <=4% | <=4% | |
| 펄스 폭3(ns) | 1064nm | <=9 | <=9 | <=9 | <=9 |
| 532nm | <=8 | <=8 | <=8 | <=8 | |
| 355nm | <=7 | <=7 | <=7 | <=7 | |
| 266nm | <=7 | <=7 | <=7 | <=7 | |
| 발산4(mrad) | 1064nm | <=0.6 | <=0.6 | <=0.6 | <=0.5 |
| 포인팅 안정성(urad) | <=30 | <=30 | <=30 | <=50 | |
| 지터5(RMS)(ns) | <=1 | <=1 | <=1 | <=1 | |
| 빔 dia.6 (mm) | 1064nm | 8 | 8 | 9 | 11 |
| 공간 모드 프로필 | 근거리 | >70% | >70% | >70% | >70% |
| 원거리 | >95% | >95% | >95% | >95% | |
| 편광 | 수평의 | 1064/355/266nm | 1064/355/266nm | 1064/355/266nm | 1064/355/266nm |
| 수직의 | 532nm | 532nm | 532nm | 532nm | |
| 냉각 | 물에 공기 | 물에 공기 | 물에 공기 | 칠러 | |
| 전원 입력 | 220VAC/50-60Hz, 10A | 220VAC/50-60Hz, 10A | 220VAC/50-60Hz, 10A | 220VAC/50-60Hz, 10A | |
| 소비전력(kW) | 2 | 2 | 2 | 삼 | |
| 케이블 길이(m) | 제어 | 삼 | 삼 | 삼 | 삼 |
| 힘 | 1.8 | 1.8 | 1.8 | 1.8 | |
| 생명줄 | 삼 | 삼 | 삼 | 삼 | |
| 작동 온도(oC) | 5-30 | 5-30 | 5-30 | 5-30 | |
| 보관 온도(oC) | 5-50 | 5-50 | 5-50 | 5-50 | |
| 치수7(mm) | 머리 | 810.5x150x142 | 810.5x150x142 | 810.5x150x142 | 820x290x136 |
| 힘 | 568x296x590 | 568x296x590 | 568x296x590 | 568x296x590 |

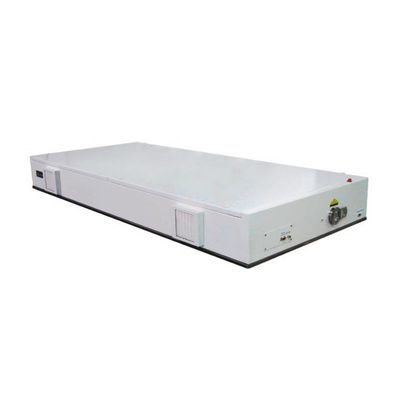

STLB-SGR 시리즈 Super-Gaussian Resonator 시리즈 Q-Switched Nd:YAG 레이저는 VRM(가변 반사 미러)과 불안정한 공진기 설계를 결합하여 여기 및 에너지 추출을 위한 큰 TEM00 모드 볼륨이 있는 공동을 생성합니다."flat-top-hat"은 균일한 에너지 분포 또는 "VRM Gaussian" 프로파일로 지정할 수 있습니다.
STLB-GR 시리즈 근접 결합 확산 펌프 챔버는 최적의 레이징 여기 효율을 위해 레이저 로드의 균일한 펌핑을 제공하고 펌프 챔버 내의 기생 진동을 제거하여 더 높은 저장 에너지를 허용합니다.펌프 챔버는 높은 펌핑 에너지를 견디고 플래시 램프에서 방출되는 원치 않는 UV 및 IR 방사선을 흡수하기 위해 화학적으로 불활성인 재료를 사용합니다.더 높은 에너지 출력을 위해 발진기에 하나 이상의 증폭기를 추가할 수 있습니다.과학 또는 산업 등급 모델을 사용할 수 있는 STGR 시리즈는 과학 연구, 의료 또는 OEM 산업 응용 분야에 적합합니다.
특징:
애플리케이션:
기술 사양
| 부품 번호 | STLB-SGR-10 | STLB-SGR-20 | STLB-SGR-30 | STLB-SGR-40 | STLB-SGR-50 | STLB-SGR-60 | ||||||||
| 회수율 | 10 | 10 | 20 | 30 | 50 | 5 | 10 | 5 | 10 | 5 | 10 | 5 | 10 | |
| 에너지(mJ) | 1064nm | 1000 | 2000년 | 2000년 | 2000년 | 1500 | 3000 | 3000 | 4000 | 4000 | 5000 | 5000 | 6000 | 6000 |
| 532nm | 500 | 1000 | 1000 | 1000 | 750 | 1500 | 1500 | 2000년 | 2000년 | 2500 | 2500 | 3000 | 3000 | |
| 355nm | 250 | 500 | 400 | 400 | 300 | 750 | 750 | 1000 | 1000 | 1250년 | 1250년 | 1500 | 1500 | |
| 266nm | 90 | 180 | 100 | 90 | 50 | 250 | 200 | 300 | 300 | 400 | 350 | 500 | 400 | |
| 전력 안정성2 RMS | 1064nm | <1% | ||||||||||||
| 532nm | <2% | |||||||||||||
| 355nm | <4% | |||||||||||||
| 266nm | <4% | |||||||||||||
| 파워 drfit3 | 1064nm | <3% | ||||||||||||
| 532nm | <5% | |||||||||||||
| 355nm | <6% | |||||||||||||
| 266nm | <8% | |||||||||||||
| 펄스 폭4 | 1064nm: 8-10ns;다른 파장: 7-10ns | |||||||||||||
| 공간 프로파일5 | 근거리 | >70% | ||||||||||||
| 원거리 | >90% | |||||||||||||
| 빔 dia.6 (mm) | 10 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 17 | 17 | 20 | 20 | |
| 다이버전스7 | <0.5mrad | |||||||||||||
| 포인팅 안정성 | <50단위 | |||||||||||||
| 지터8(RMS) | <1ns | |||||||||||||
| 선의 폭 | 기준 | <1cm-1 | ||||||||||||
| 주입 시드 | <0.0031cm-1 | |||||||||||||
| 부품 번호 | STLB-SGR-S400 | STLB-SGR-S500 | STLB-SGR-S600 | STLB-SGR-S600 | |
| 반복률(Hz) | 10 | 20/30/50 | 20/30 | 10 | |
| 에너지(mJ) | 1064nm | 400 | 500 | 600 | 800 |
| 532nm | 200 | 250 | 300 | 400 | |
| 355nm | 100 | 100 | 150 | 200 | |
| 266nm | 40 | 40 | 50 | 80 | |
| 다이버전스7 | <0.7mrad | <0.5mrad | <0.5mrad | <0.5mrad | |
| 빔 dia.8 | 8mm | 8mm | 8mm | 8mm | |
| 기타 사양 | 위 표를 참고해주세요 | 위 표를 참고해주세요 | 위 표를 참고해주세요 | 위 표를 참고해주세요 |
기타 사양
| STLB-SGR-S | STLB-SGR-10 | STLB-SGR-20/30/40 | STLB-SGR-60 | ||
| 크기(LxWxH)(mm) | 레이저 헤드 | 1162x333x290.5 | 1162x410x290.5 | 1162x410x290.5 | 1266x565x243 |
| 전원 | 476x443x200 | 914x520x737 | 914x520x737 | 914x520x737 | |
| 냉각 시스템 | 해당 없음 | 해당 없음 | 240x170x70 | 836x688x1125 | |
| 전원 입력 | 220V-50Hz-16A | 220V-50Hz-16A | 220V-50Hz-16A | 380V-50Hz-25A | |
| 작동 온도 | 5-30oC | 5-30oC | 5-30oC | 5-30oC | |
| 케이블 | 제어선 | 3m | 3m | 3m | 3m |
| 전력선 | 1.8m | 1.8m | 1.8m | 1.8m | |
| 탯줄 | 3m | 3m | 3m | 3m |
STLB-SGRE 시리즈 레이저는 레이저 피닝, 펌프 소스, 플라즈마 물리학 등에 적합한 고에너지 나노초 레이저 시스템으로 2007년부터 개발되었습니다. STLB-SGRE 시리즈 레이저는 맞춤형 서비스를 제공합니다.파장, 반복률, 에너지, 펄스 폭, 빔 프로파일, SLM과 같은 사양을 모두 사용자 정의할 수 있습니다.우리는 또한 이 과정에서 버스트 모드 기술과 차량 응용 분야에서 많은 경험을 개발하고 얻었습니다.그 결과 다양한 응용 분야에서 고객에게 이상적인 레이저 소스 솔루션을 제공할 수 있습니다.
주요 특징:
애플리케이션:
| 모델1 | STLB-SGRE-04 | STLB-SGRE-06 | STLB-SGRE-08 | STLB-SGRE-10 | STLB-SGRE-12 | STLB-SGRE-15 | STLB-SGRE-20 | STLB-SGRE-25 | STLB-SGRE-30 | STLB-SGRE-40 | STLB-SGRE-50 |
| 파장2 | 1064nm | ||||||||||
| 반복률, Hz | 20/30/50 | 5월 10일 | 5월 10일 | 5월 10일 | 5 | 5 | 2 | 2 | 5 | 2 | 2 |
| 1064nm의 펄스 에너지 | 3-4J | 6J | 8J | 10J | 12J | 15J | 20J | 25J | 30J | 40J | 50J |
| 1064nm3에서 펄스 폭 | 10-12ns, 15-20ns 옵션 | 12-15ns, 15-20ns 옵션 | |||||||||
| 다이버전스4 | VRM의 경우 <=0.5mrad, MM의 경우 <=4mrad | ||||||||||
| 피크에서 평균으로 | <=1.8:1 | ||||||||||
| 편광 | 선형 100:1 | 십자가 | |||||||||
| 에너지 안정성5 RMS | <1% | ||||||||||
| 파워 드리프트 RMS | <5% | ||||||||||
| 포인팅 안정성 | <50단위 | ||||||||||
| 지터6 RMS | <1ns | ||||||||||
| 워밍업 시간7 | <5분 | ||||||||||
기계 및 유틸리티
| 크기(LxWxH), mm | 커스터마이징 |
| 전기 입력 | 380VAC 50Hz, 50A, 3상 |
| 수냉식 | 증류수, 냉각기 |
| 작동 온도 | 10-30도 |
| 보관 온도 | 0-40도 |
