| 하이 라이트: | 섬유 결합 다이오드 레이저,다이오드 레이저,레이저 |
||
|---|---|---|---|

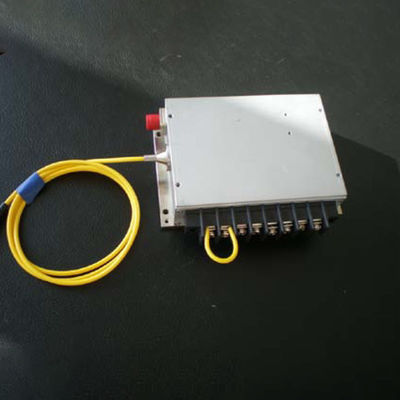

조준 빔이 있는 405nm~1550nm 이중 파장 고출력 파이버 결합 다이오드 레이저 모듈.
| 부품 번호 | 파장1 | 파장2 | 파이버 코어 | 패키지 |
| STW-LB-445/001-635/700m-H | 445nm/1W | 635nm/700mW | <300um | P2 |
| STW-LX-780-001-HA | 780nm/1W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LB-780/1500m-650/750m-H | 780nm/1.5W | 650nm/750mW | <300um | P2 |
| STW-LX-808-800m-HA | 808nm/800mW | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LX-808-001-HA | 808nm/1.5W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LX-808-002-HA | 808nm/2W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LX-808-004-HA | 808nm/4W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LX-808-005-HA | 808nm/5W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LX-808-008-HA | 808nm/8W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LB-808/005-650/350m-H | 808nm/5W | 650nm/350mW | <400um | P2 |
| STW-LB-808/008-650/350m-H | 808nm/8W | 650nm/350mW | <400um | P2 |
| STW-LB-808/012-650/350m-H | 808nm/12W | 650nm/350mW | <400um | P2 |
| STW-LB-808/015-650/350m-H | 808nm/15W | 650nm/350mW | <400um | P2 |
| STW-LB-808-012-HA | 808nm/12W | 650nm/2mW | <400um | P2 |
| STW-LB-808-015-HA | 808nm/15W | 650nm/2mW | <400um | P2 |
| STW-LB-808-020-HA | 808nm/20W | 650nm/2mW | <400um | P2 |
| STW-LX-830-001-HA | 830nm/1W | 650nm/2mW | 200um | 4핀/9핀/14핀 |
| STW-LX-830-002-HA | 830nm/2W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LB-830-012-HA | 830nm/12W | 650nm/2mW | <400um | P2 |
| STW-LB-880-002-HA | 880nm/2W | 650nm/2mW | 250um | 9핀 |
| STW-LB-880-012-HA | 880nm/12W | 650nm/2mW | <400um | P2 |
| STW-LX-915-004-HA | 915nm/4W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LX-940-002-HA | 940nm/2W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LX-940-004-HA | 940nm/4W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LB-940/004-650/350m-H | 940nm/4W | 650nm/350mW | <300um | P2 |
| STW-LB-940-012-HA | 940nm/12W | 650nm/2mW | <400um | P2 |
| STW-LB-940/012-650/350m-H | 940nm/12W | 650nm/350mW | <400um | P2 |
| STW-LB-940-015-HA | 940nm/15W | 650nm/2mW | <400um | P2 |
| STW-LB-940/015-650/350m-H | 940nm/15W | 650nm/350mW | <400um | P2 |
| STW-LB-940-020-HA | 940nm/20W | 650nm/2mW | <400um | P2 |
| STW-LX-980-002-HA | 980nm/2W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LX-980-004-HA | 980nm/4W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LB-980/004-650/350m-H | 980nm/4W | 650nm/350mW | <300um | P2 |
| STW-LB-980/008-650/350m-H | 980nm/8W | 650nm/350mW | <300um | P2 |
| STW-LB-980-012-HA | 980nm/12W | 650nm/2mW | <400um | P2 |
| STW-LB-980/012-650/350m-H | 980nm/12W | 650nm/350mW | <400um | P2 |
| STW-LB-980-015-HA | 980nm/15W | 650nm/2mW | <400um | P2 |
| STW-LB-980/015-650/350m-H | 980nm/15W | 650nm/350mW | <400um | P2 |
| STW-LB-980-020-HA | 980nm/20W | 650nm/2mW | <400um | P2 |
| STW-LX-1064-002-HA | 1064nm/2W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LB-1064-004-HA | 1064nm/4W | 650nm/2mW | <300um | P2 |
| STW-LB-1064-006-HA | 1064nm/6W | 650nm/2mW | 400um | P2 |
| STW-LB-1064-012-HA | 1064nm/12W | 650nm/2mW | <400um | P2 |
| STW-LX-1064-004-HA | 1064nm/4W | 650nm/2mW | 200um | 4핀/9핀 |
| STW-LB-1470-003-HA | 1470nm/3W | 650nm/2mW | <300um | P2 |
| STW-LB-1470-006-HA | 1470nm/6W | 650nm/2mW | <400um | P2 |
| STW-LB-1470-012-HA | 1470nm/12W | 650nm/2mW | <400um | P2 |
| STW-LB-1470-015-HA | 1470nm/15W | 650nm/2mW | <400um | P2 |

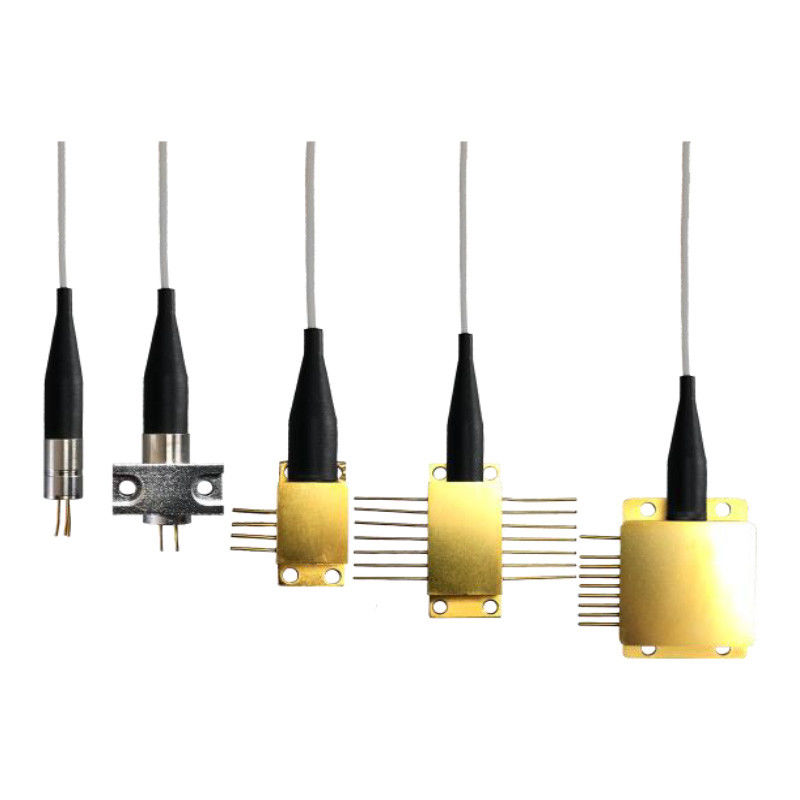

적색(635nm), 녹색(520nm) 및 청색(445nm) 레이저를 하나의 파이버로 결합하여 백색 레이저를 얻습니다.섬유 유형은 단일 모드 섬유(SMF), 다중 모드 섬유(MMF) 및 편광 유지 섬유(PMF)일 수 있습니다.광섬유 코어는 4um, 9um, 105um 등이 될 수 있습니다. 출력 전력은 최대 200mW가 될 수 있습니다.RGB 레이저의 비율을 조절하여 완벽한 백색 레이저를 얻을 수 있습니다.한편, 비율을 조절하면 다양한 색상의 레이저도 얻을 수 있다.우리는 또한 고객의 특별한 요구를 충족시키기 위해 맞춤형 파장, 맞춤형 전력 및 맞춤형 파이버 코어와 같은 triplex 레이저 모듈을 위한 맞춤형 솔루션을 제공합니다.우리는 레이저 용접 기술을 사용하여 레이저 구조의 장기적인 신뢰성을 보장합니다.장기적인 신뢰성을 보장하기 위해 각 레이저 다이오드는 공장에서 엄격한 테스트와 노후화를 거칩니다.한편 각 레이저 다이오드에는 고-저 보관 온도 순환도 필요합니다.보관 온도 범위를 -40°C ~ +85°C로 설정하고 10주기 동안 지속되므로 커플링 구조의 장기적인 신뢰성을 보장합니다.
특징:
| 섬유 유형 | 부품 번호 | 포트-1 | 포트-2 | 포트-3 | 패키지 | 파이버 코어 | TEC | 커넥트로 |
| SMF | STW-LX-RGB-010m-4-HT STW-LP-RGB-010m-4 STW-LX-RGB-015m-4-HT STW-LP-RGB-015m-4 STW-LX-RGB-020m-4-HT STW-LP-RGB-020m-4 |
638nm/10mW 638nm/10mW 638nm/15mW 638nm/15mW 638nm/20mW 638nm/20mW |
520nm/10mW 520nm/10mW 520nm/15mW 520nm/15mW 520nm/20mW 520nm/20mW |
445nm/10mW 445nm/10mW 445nm/15mW 445nm/15mW 445nm/20mW 445nm/20mW |
HHL-01 같은 축의 HHL-01 같은 축의 HHL-01 같은 축의 |
3um 3um 3um 3um 3um 3um |
√ × √ × √ × |
FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 |
| SMF-28 | STW-LX-RGB-030m-9-HT STW-LP-RGB-030m-9 STW-LX-RGB-050m-9-HT STW-LP-RGB-050m-9 |
638nm/30mW 638nm/30mW 638nm/50mW 638nm/50mW |
520nm/30mW 520nm/30mW 520nm/50mW 520nm/50mW |
445nm/30mW 445nm/30mW 445nm/50mW 445nm/50mW |
HHL-01 같은 축의 HHL-01 같은 축의 |
9um 9um 9um 9um |
√ × √ × |
FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 |
| MMF | STW-LX-RGB-030m-MHT STW-LP-RGB-030m-M STW-LX-RGB-050m-MHT STW-LP-RGB-050m-M STW-LX-RGB-080m-MHT STW-LP-RGB-080m-M STW-LX-RGB-100m-MHT STW-LP-RGB-100m-M STW-LX-RGB-001-MHT |
638nm/30mW 638nm/30mW 638nm/50mW 638nm/50mW 638nm/80mW 638nm/80mW 638nm/100mW 638nm/100mW 638nm/1W |
520nm/30mW 520nm/30mW 520nm/50mW 520nm/50mW 520nm/80mW 520nm/80mW 520nm/100mW 520nm/100mW 520nm/1W |
445nm/30mW 445nm/30mW 445nm/50mW 445nm/50mW 445nm/80mW 445nm/80mW 445nm/100mW 445nm/100mW 445nm/1W |
HHL-01 같은 축의 HHL-01 같은 축의 HHL-01 같은 축의 HHL-01 같은 축의 HHL-03 |
105um 105um 105um 105um 105um 105um 105um 105um 105um |
√ × √ × √ × √ × √ |
FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 |
다양한 파장 옵션:
다양한 섬유 유형 옵션:

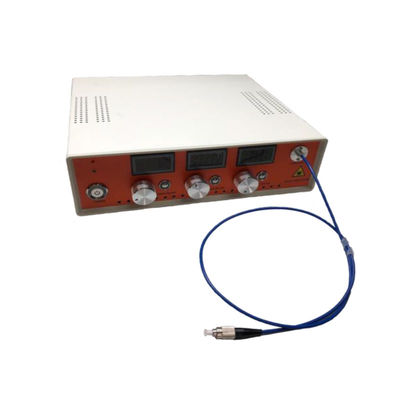

triplex 레이저 소스에는 파이버 결합 레이저 모듈, LD 드라이버 및 온도 제어 시스템이 포함되어 있습니다.90V~240VAC 입력의 입력으로 레이저 소스가 쉽게 작동할 수 있습니다.한편, 635nm, 520nm 및 445nm 레이저는 독립적으로 제어됩니다.적색(635nm), 녹색(520nm) 및 청색(445nm) 레이저를 하나의 파이버로 결합하여 백색 레이저를 얻습니다.광섬유 유형은 단일 모드 광섬유(SMF), 다중 모드 광섬유(MMF) 및 편광 유지 광섬유(PMF)일 수 있습니다.파이버 코어는 4um, 9um, 105um 등이 될 수 있습니다. RGB 레이저의 비율을 제어함으로써 완벽한 백색 레이저를 얻을 수 있습니다.한편, 비율을 조절하면 다양한 색상의 레이저도 얻을 수 있다.우리는 또한 고객의 특별한 요구를 충족시키기 위해 맞춤형 파장, 맞춤형 전력 및 맞춤형 파이버 코어와 같은 삼중 레이저 소스에 대한 맞춤형 솔루션을 제공합니다.
특징:
| 섬유 유형 | 부품 번호 | 파장-1 | 파장-2 | 파장-3 | 파이버 코어 | 커넥터 | 전원 공급 장치 | TE 쿨링 | 패키지 |
| SMF | STW-LS-RGB-010m-4 STW-LS-RGB-015m-4 STW-LS-RGB-020m-4 |
638nm/10mW 638nm/15mW 638nm/20mW |
520nm/10mW 520nm/15mW 520nm/20mW |
445nm/10mW 445nm/15mW 445nm/20mW |
3um 3um 3um |
FC/SMA905 FC/SMA905 FC/SMA905 |
90V~240VAC 90V~240VAC 90V~240VAC |
√ √ √ |
A-200 A-200 A-200 |
| SMF-28 | STW-LS-RGB-030m-9 STW-LS-RGB-050m-9 |
638nm/30mW 638nm/50mW |
520nm/30mW 520nm/50mW |
445nm/30mW 445nm/50mW |
9um 9um |
FC/SMA905 FC/SMA905 |
90V~240VAC 90V~240VAC |
√ √ |
A-200 A-200 |
| MMF | STW-LS-RGB-030m-M STW-LS-RGB-050m-M STW-LS-RGB-080m-M STW-LS-RGB-100m-M STW-LS-RGB-001-M |
638nm/30mW 638nm/50mW 638nm/80mW 638nm/100mW 638nm/1W |
520nm/30mW 520nm/50mW 520nm/80mW 520nm/100mW 520nm/1W |
445nm/30mW 445nm/50mW 445nm/80mW 445nm/100mW 445nm/1W |
105um 105um 105um 105um 105um |
FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 FC/SMA905 |
90V~240VAC 90V~240VAC 90V~240VAC 90V~240VAC 90V~240VAC |
√ √ √ √ √ |
A-200 A-200 A-200 A-200 A-300 |
| AnalogModulationOptional|TTLModulationOptional|케이스모델:A-200/A-300 | |||||||||
다양한 파장 옵션:
다양한 섬유 유형 옵션:
