제품 상세 정보:
|
| 강조하다: | 섬유 결합 레이저 다이오드,섬유 결합 다이오드 레이저,레이저 다이오드 |
||
|---|---|---|---|

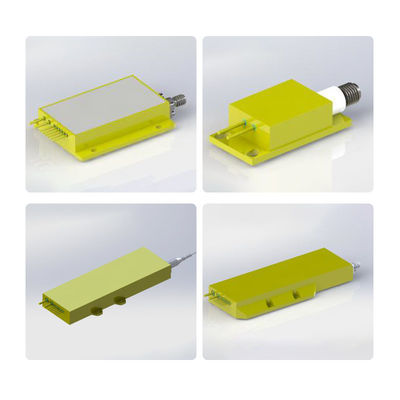

파장 범위 405-1064nm

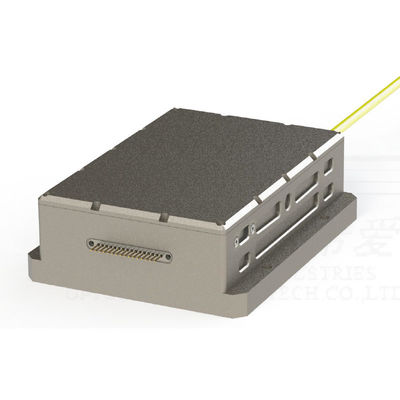

최대 4000W@ 915/980nm의 고출력
파이버 레이저, 고체 레이저 펌핑, 다이렉트 다이오드 재료 가공, 수술용 레이저 및 의료 치료용으로 설계되었습니다.
| 부품 번호 | 파장(nm) | 전력(W) | 섬유 유형(MM 섬유) |
| STC-LDM-405-10 | 405nm | 10 | 800㎛ |
| STC-LDM-405-35 | 405nm | 35 | 800㎛ |
| STC-LDM-444-10 | 444nm | 10 | 100, 200, 400µm |
| STC-LDM-444-25 | 444nm | 25 | 100, 200, 400µm |
| STC-LDM-450-6 | 450nm | 6 | 105㎛ |
| STC-LDM-450-9 | 450nm | 9 | 200㎛ |
| STC-LDM-450-12 | 450nm | 12 | 200㎛ |
| STC-LDM-450-50 | 450nm | 50 | 400㎛ |
| STC-LDM-450-120 | 450nm | 120 | 800㎛ |
| STC-LDM-520-30 | 520nm | 30 | 400㎛ |
| STC-LDM-520-70 | 520nm | 70 | 800㎛ |
| STC-LDM-638-15 | 638nm | 15 | 400㎛ |
| STC-LDM-638-35 | 638nm | 35 | 800㎛ |
| STC-LDM-793-8 | 793nm | 8 | 105㎛ |
| STC-LDM-793-16 | 793nm | 16 | 105㎛ |
| STC-LDM-793-30 | 793nm | 30 | 105㎛ |
| STC-LDM-808-7 | 808nm | 7 | 105㎛ |
| STC-LDM-808-15 | 808nm | 15 | 400㎛ |
| STC-LDM-808-20 | 808nm | 20 | 400㎛ |
| STC-LDM-808-30 | 808nm | 30 | 400㎛ |
| STC-LDM-808-40 | 808nm | 40 | 200㎛ |
| STC-LDM-808-50 | 808nm | 50 | 400㎛ |
| STC-LDM-808-60 | 808nm | 60 | 200㎛ |
| STC-LDM-808-100 | 808nm | 100 | 400㎛ |
| STC-LDM-808-150 | 808nm | 150 | 400㎛ |
| STC-LDM-878.6-25 | 878.6nm | 25 | 200㎛ |
| STC-LDM-878.6-30 | 878.6nm | 30 | 400㎛ |
| STC-LDM-878.6-60 | 878.6nm | 60 | 400㎛ |
| STC-LDM-878.6-72 | 878.6nm | 72 | 400㎛ |
| STC-LDM-878.6-75 | 878.6nm | 75 | 400㎛ |
| STC-LDM-878.6-120 | 878.6nm | 120 | 400㎛ |
| STC-LDM-915-10 | 915nm | 10 | 105㎛ |
| STC-LDM-915-20 | 915nm | 20 | 105㎛ |
| STC-LDM-915-30 | 915nm | 30 | 105㎛ |
| STC-LDM-915-50 | 915nm | 50 | 200㎛ |
| STC-LDM-915-80 | 915nm | 80 | 105㎛ |
| STC-LDM-915-150 | 915nm | 150 | 105㎛ |
| STC-LDM-915-260 | 915nm | 260 | 200㎛ |
| STC-LDM-925-200 | 925nm | 200 | 135㎛ |
| STC-LDM-976-10 | 976nm | 10 | 105㎛ |
| STC-LDM-976-20 | 976nm | 20 | 105㎛ |
| STC-LDM-976-27 | 976nm | 27 | 105㎛ |
| STC-LDM-976-60 | 976nm | 60 | 105㎛ |
| STC-LDM-976-100 | 976nm | 100 | 105㎛ |
| STC-LDM-976-130 | 976nm | 130 | 105㎛ |
| STC-LDM-976-140 | 976nm | 140 | 105㎛ |
| STC-LDM-980-15 | 980nm | 15 | 200㎛ |
| STC-LDM-980-35 | 980nm | 35 | 300㎛ |
| STC-LDM-1064-10 | 1064nm | 10 | 200㎛ |
| STC-LDM-1470-15 | 1470nm | 15 | 200㎛ |
| 모수 | 상징 | 전형적인 | 단위 | |
| 광학 | CW 출력 전원 | 팝 | 150 | 승 |
| 중심 파장 | | 808±10 | nm | |
| 스펙트럼 폭(전력의 90%) | △ | <10.0 | nm | |
| 온도에 따른 파장 이동 | △/△T | 0.35 | nm / ℃ | |
| 전기 같은 | 임계 전류 | 이 | 1.9 | ㅏ |
| 작동 전류 | 웁 | 12 | ㅏ | |
| 작동 전압 | 보프 | 30 | V | |
| 슬로프 효율성 | η | 14.9 | W/A | |
| 전력 변환 효율 | ηep | 42 | % | |
| 섬유 | 코어 지름 | 코어 | 400 | μm |
| 클래딩 직경 | dclad | 440 | μm | |
| 버퍼 직경 | 디버퍼 | 700 | μm | |
| 수치 조리개 | NA | 0.22 | - | |
| 섬유 길이 | 엘 | 1.0 | 중 | |
| 커넥터 | - | SMA905, FC | - | |
| 부속품 | 조준 레이저(650nm) | - | 없음 | - |
| 포토다이오드 모니터링 | - | 없음 | - | |
| 치수 | 142x72x29.5 | mm |
| 광학 | 단위 | 일반적인 값 |
| CW 출력 전력 | 승 | 15 |
| 중심 파장 | nm | 980±10 |
| 스펙트럼 폭(전력의 90%) | nm | 4 |
| 온도에 따른 파장 이동 | nm / ℃ | 0.3 |
| 전기 같은 | ||
| 임계 전류 | ㅏ | 0.7 |
| 작동 전류 | ㅏ | 9.0 |
| 작동 전압 | V | 3.6 |
| 슬로프 효율성 | W / A | 1.8 |
| 전력 변환 효율 | % | 46 |
| 조준 레이저* | ||
| CW 출력 전력 | 밀리와트 | 1 |
| 중심 파장 | nm | 650±10 |
| 작동 전류 | 엄마 | <30 |
| 작동 전압 | V | ~2.2 |
| 섬유** | ||
| 파이버 코어 직경 | m | 200 |
| 섬유 클래딩 직경 | m | 220 |
| 섬유 버퍼 직경 | m | 500 |
| 수치 조리개 | - | 0.22 |
| 섬유 길이 | 중 | 1.0 |
| 파이버 커넥터 | - | SMA905 |
| 치수 | mm | 52x35x17.2 |
* 옵션 내장형 상시 전원 회로, 5V 전원 공급 장치가 필요합니다.선택적 정전압 녹색 조준 빔.
**맞춤형 광섬유 및 커넥터 사용 가능.

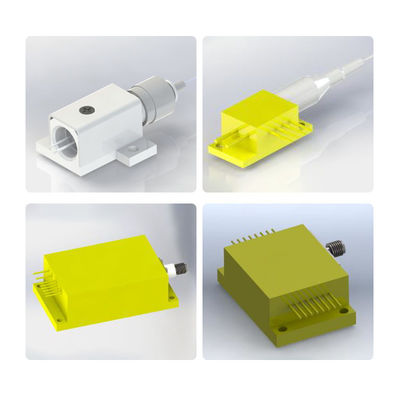

파장 범위 405-1550nm
출력 전력 범위 1-5000mW
섬유 결합 Fabry Perot(FP) 레이저 다이오드
옵션 FC/PC 또는 FC/APC 커넥터
분산 피드백(DFB)
| 파장(nm) | 전력(mW) | 레이저 유형 | 패키지 |
| 405nm | 1-50 | SM / 오후 섬유 | 같은 축의 |
| 405nm | 5-200 | MM 섬유 | 같은 축의 |
| 635nm | 1-100 | SM / 오후 섬유 | 같은 축의 |
| 635nm | 5-350 | MM 섬유 | 같은 축의 |
| 650nm | 5-100 | SM / 오후 섬유 | 같은 축의 |
| 785nm | 20-50 | SM / 오후 섬유 | 같은 축의 |
| 785nm | 50-80 | MM 섬유 | 같은 축의 |
| 808nm | 30 | SM / 오후 섬유 | 같은 축의 |
| 808nm | 100-150 | MM 섬유 | 같은 축의 |
| 880nm | 1-2 | SM / 오후 섬유 | 같은 축의 |
| 880nm | 5 | MM 섬유 | 같은 축의 |
| 905nm | 1-30 | SM / 오후 섬유 | 같은 축의 |
| 940nm | 30 | SM / 오후 섬유 | 같은 축의 |
| 980nm | 5-15 | SM 섬유 | 같은 축의 |
| 980nm | 20-100 | MM 섬유 | 같은 축의 |
| 1064nm | 5-50 | SM / 오후 섬유 | 같은 축의 |
| 1064nm | 20 | MM 섬유 | 같은 축의 |
| 1310nm | 2-10 | SM / 오후 섬유 | 동축/피그테일 |
| 1310nm | 10 | MM 섬유 | 동축/피그테일 |
| 1550nm | 2-10 | SM / 오후 섬유 | 동축/피그테일 |
| 1550nm | 10 | MM 섬유 | 동축/피그테일 |

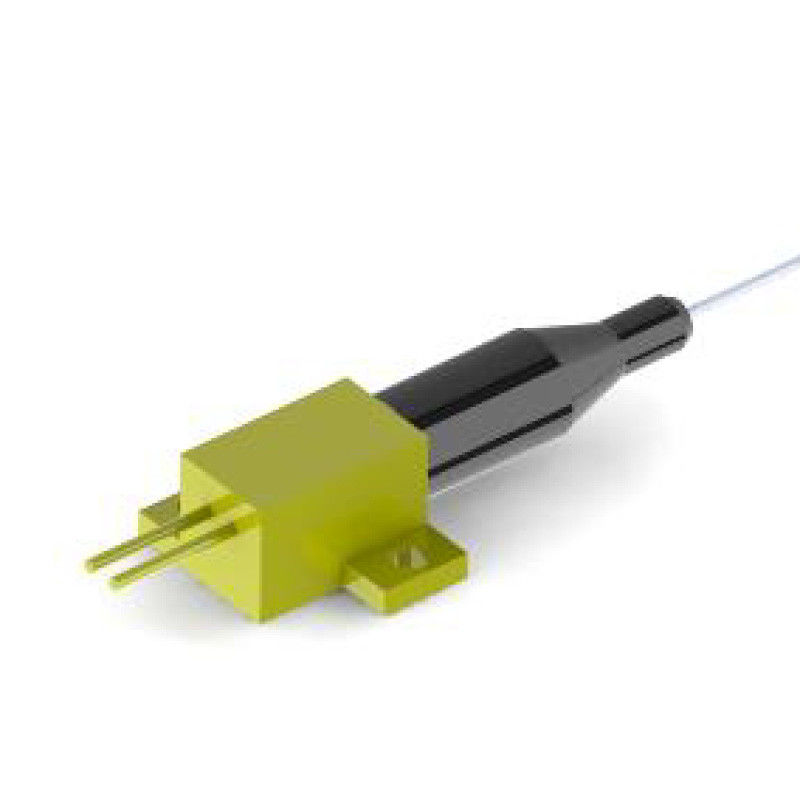

(1) 650nm에서 SM/PM 피그테일 레이저 다이오드
SM 섬유
PM 섬유 포함
맞춤형 제품 제공
OEM 커플링 서비스 제공
| 부품 번호 | STC-SLDP-650-5-SM | STC-SLDP-650-10-SM | STC-SLDP-650-20-SM | STC-SLDP-650-20-SM-9 | STC-SLDP-650-30-SM |
| 중심 파장@25°C(nm) | 650nm | 650nm | 650nm | 650nm | 650nm |
| 전력(mW) | 5 | 10 | 20 | 20 | 30 |
| 패키지 | 같은 축의 | 같은 축의 | 같은 축의 | 같은 축의 | 같은 축의 |
| 공차(nm) | 5 | 5 | 5 | 5 | 5 |
| 섬유 종류 (길이 80cm) | 4µm SM 섬유 | 4µm SM 섬유 | 4µm SM 섬유 | 9µm SM 섬유 | 4µm SM 섬유 |
| 파이버 커넥터 | FC/SC/SMA905 | FC/SC/SMA905 | FC/SC/SMA905 | FC/SC/SMA905 | FC/SC/SMA905 |
| 임계값 전류(일반) | 40mA | 45mA | 40mA | 45mA | 50mA |
| 작동 전류(일반) | 90mA | 100mA | 170mA | 150mA | 220mA |
| 작동 전압 | 2.7V | 2.7V | 2.4V | 2.4V | 2.5V |
| 역 전압 | 2.0V | 2.0V | 2.0V | 2.0V | 2.0V |
| 작동 온도 | -10-+70°C | -10-+60°C | -10-+60°C | -10-+60°C | -10-+60°C |
| 보관 온도 | -40~+85°C | -40~+85°C | -40~+85°C | -40~+85°C | -40~+85°C |
| 납 납땜 온도 | 260°C | 260°C | 260°C | 260°C | 260°C |
| 부품 번호 | STC-SLDP-650-50-SM | STC-SLDP-650-50-SM-9 | STC-SLDP-650-50-PM | STC-SLDP-650-100-SM | STC-SLDP-650-100-SM-9 | STC-SLDP-650-100-PM | ||
| 중심 파장@25°C(nm) | 650nm | 650nm | 650nm | 650nm | 650nm | 650nm | ||
| 전력(mW) | 50 | 50 | 50 | 100 | 100 | 100 | ||
| 패키지 | 같은 축의 | 같은 축의 | 같은 축의 | 같은 축의 | 같은 축의 | 같은 축의 | ||
| 공차(nm) | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 섬유 종류 (길이 80cm) | 4µm SM 섬유 | 9µm SM 섬유 | 오후 UV 섬유 | 4µm SM 섬유 | 9µm SM 섬유 | 오후 UV 섬유 | ||
| 파이버 커넥터 | FC/SC/SMA905 | FC/SC/SMA905 | FC/SC/SMA905 | FC/SC/SMA905 | FC/SC/SMA905 | FC/SC/SMA905 | ||
| 임계값 전류(일반) | 50mA | 50mA | 55mA | 55mA | 55mA | 55mA | ||
| 작동 전류(일반) | 220mA | 200mA | 200mA | 260mA | 260mA | 260mA | ||
| 작동 전압 | 2.6V | 2.5V | 2.5V | 2.7V | 2.7V | 2.7V | ||
| 역 전압 | 2.0V | 2.0V | 2.0V | 2.0V | 2.0V | 2.0V | ||
| 작동 온도 | -10-+50°C | -10-+60°C | -10-+50°C | -10-+50°C | -10-+50°C | -10-+50°C | ||
| 보관 온도 | -40~+85°C | -40~+85°C | -40~+85°C | -40~+85°C | -40~+85°C | -40~+85°C | ||
| 납 납땜 온도 | 260°C | 260°C | 260°C | 260°C | 260°C | 260°C | ||
(2) 980nm에서 SM/PM 피그테일 레이저 다이오드
980nm 동축 패키지 다이오드 레이저
SM 섬유
PM 섬유 포함
내장 PD
맞춤형 제품 제공
OEM 커플링 서비스 제공
| 부품 번호 | STC-SLDP-980-5-SM | STC-SLDP-980-10-SM | STC-SLDP-980-10-SM-9 | STC-SLDP-980-15-SM |
| 중심 파장@25°C(nm) | 980nm | |||
| 전력(mW) | 5 | 10 | 10 | 15 |
| 패키지 | 같은 축의 | |||
| 공차(nm) | 5 | |||
| 섬유 종류 (길이 80cm) | 6µm SM 섬유 | 6µm SM 섬유 | 6µm SM 섬유 | 9µm SM 섬유 |
| 파이버 커넥터 | FC/SC/SMA905 | |||
| 임계값 전류(일반) | 10mA | 15mA | 10mA | 15mA |
| 작동 전류(일반) | 75mA | 80mA | 75mA | 80mA |
| 작동 전압 | 1.5V | 1.6V | 1.5V | 1.6V |
| 피디 | 내장 | |||
| 전류 모니터링 | 0.5mA | 0.5mA | 0.5mA | 0.5mA |
| PD 역 전압 | 30V | 30V | 30V | 30V |
| 역 전압 | 2.0V | 2.0V | 2.0V | 2.0V |
| 작동 온도 | -10-+40°C | -10-+40°C | -10-+40°C | -10-+40°C |
| 보관 온도 | -15-+85°C | -15-+85°C | -15-+85°C | -15-+85°C |
| 납 납땜 온도(10초) | 250°C | |||
MM 섬유
맞춤형 제품 제공
OEM 커플링 서비스 제공
| 부품 번호 | STC-MLDP-980-20-MM | STC-MLDP-980-100-MM |
| 중심 파장@25°C(nm) | 980nm | 980nm |
| 스펙트럼 폭(FWHM) | 2.0nm | 2.0nm |
| 전력(mW) | 20 | 100 |
| 패키지 | 같은 축의 | 같은 축의 |
| 공차(nm) | 10 | 10 |
| 섬유 종류 (길이 80cm) | MM 섬유 | MM 섬유 |
| 파이버 커넥터 | FC/SC/SMA905 | FC/SC/SMA905 |
| 임계값 전류(일반) | 10mA | 55mA |
| 작동 전류(일반) | 75mA | 350mA |
| 작동 전압 | 1.5V | 1.6V |
| 역 전압 | 2.0V | 2.0V |
| 작동 온도 | -10-+40°C | -10-+40°C |
| 보관 온도 | -15-+85°C | -15-+85°C |
| 납 납땜 온도 | 260°C(10초) | 260°C(10초) |
