당사는 405-1550nm 파장 범위의 자유 공간 및 파이버 커플링 옵션이 있는 레이저 다이오드를 제공합니다.자유 공간 레이저 다이오드는 단일 모드와 다중 모드로 나눌 수 있습니다.광섬유 결합 레이저 다이오드는 SM, PM, MM 피그 테일 및 고출력 레이저 다이오드 모듈로 나눌 수 있습니다.낮은 빔 발산과 결합된 작은 방출 개구는 이 장치를 업계에서 사용할 수 있는 CW 레이저 다이오드의 최고 밝기 제품군으로 만듭니다.
단일 모드/다중 모드 레이저 다이오드
파장 범위 405-1550nm
출력 전력 범위 5mW-10W
Fabry Perot(FP) 레이저 캐비티
낮은 정전용량
| 파장(nm) | 공차(nm) | 전력(mW) | 레이저 유형 |
| 405nm | 5 | 20 | 단일 모드 |
| 405nm | 5 | 150 | 단일 모드 |
| 450nm | 5 | 1400 | 다중 모드 |
| 488nm | 5 | 60 | 단일 모드 |
| 637nm | 5 | 120-170 | 단일 모드 |
| 640nm | 5 | 150 | 단일 모드 |
| 658nm | 8 | 200 | 단일 모드 |
| 730nm | 10 | 50 | 단일 모드 |
| 785nm | 5 | 150 | 단일 모드 |
| 808nm | 10년 3월 5일 | 200-10000 | 다중 모드 |
| 830nm | 5 | 1000 | 다중 모드 |
| 850nm | 5 | 50 | 단일 모드 |
| 940nm | 5 | 1500 | 다중 모드 |
| 980nm | 5월 10일 | 50-3000 | 다중 모드 |
| 1064nm | 5 | 300 | 단일 모드 |
| 1310nm | 5 | 20 | 단일 모드 |
| 1550nm | 5 | 20 | 단일 모드 |
| 부품 번호 | STC-SLD-405-20 | STC-SLD-405-150 | STC-SLD-785-150 |
| 전력(mW) | 20 | 150 | 150 |

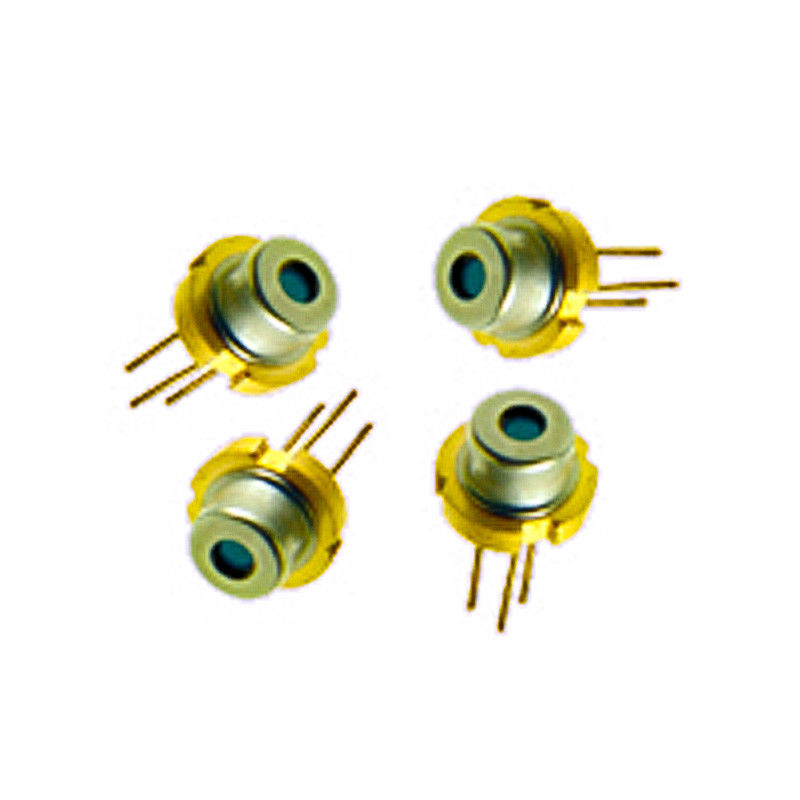

| 패키지 | TO-18 | TO-38 | TO-5 |
| 피크 파장(nm) | 405±5 | 405±5 | 785±5 |
| 임계값 전류(일반) | 32mA | 40mA | 35mA |
| 작동 전류(일반) | 43mA | 140mA | 170mA |
| LD 역전압 | 2V | 2V | 2.0V |
| 작동 전압 | 5.2V | 5.2V | 1.9V |
| 슬로프 효율성 | 1.8W/A | 1.5W/A | 1.1W/A |
| 수평 빔 발산 | 9도 | 8.5도 | 8도 |
| 수직 빔 발산 | 20도 | 19도 | 25도 |
| 편광 | 테 | 테 | 테 |
| 작동 온도 | +10-+40°C | 0-+90°C | -20~+50°C |
| 보관 온도 | -20~+60°C | -40-+90°C | -40-+80°C |
| 부품 번호 | STC-MLD-808-200 | STC-MLD-808-300 | STC-MLD-808-500 | STC-MLD-808-500 | STC-MLD-808-1000 |
| 전력(mW) | 200 | 300 | 500 | 500 | 1000 |
| 패키지 | TO-18 | TO-18 | TO-3/C-마운트 | TO-5 | TO-3/C-마운트 |
| 피크 파장(nm) | 808±3 | 808±3 | 808±5 | 808±3 | 808±5 |
| 임계값 전류(일반) | 40mA | 60mA | 130mA | 120mA | 240mA |
| 작동 전류(일반) | 250mA | 350mA | 600mA | 650mA | 1240mA |
| LD 역전압 | 3.0V | 3.0V | 2.0V | 2.0V | 2.0V |
| 작동 전압 | 2.2V | 2.2V | 2.0V | 2.0V | 2.0V |
| 슬로프 효율성 | 1.2W/A | 1.2W/A | 1.0W/A | 1.0W/A | 1.0W/A |
| 수평 빔 발산 | 10도 | 10도 | 10도 | 12도 | 10도 |
| 수직 빔 발산 | 40도 | 40도 | 38도 | 40도 | 38도 |
| 편광 | 테 | 테 | 테 | 테 | 테 |
| 작동 온도 | +10-+30℃ | +10-+30℃ | 0-+35°C | -10-+30°C | 0-+35°C |
| 보관 온도 | -40-+80℃ | -40-+80℃ | -10-+60°C | -10-+85°C | -10-+60°C |
| 부품 번호 | STC-MLD-808-2000 | STC-MLD-808-3000 | STC-MLD-808-3000 | STC-MLD-808-5000 | STC-MLD-808-10000 |
| 전력(mW) | 2000년 | 3000 | 3000 | 5000 | 10000 |
| 패키지 | C-마운트 | C-마운트 | TO-3 | TO-3/C-마운트 | CN 마운트 |
| 피크 파장(nm) | 808±3 | 808±3 | 808±10 | 808±3 | 808±3 |
| 임계값 전류(일반) | 700mA | 800mA | 1000mA | 1000mA | 1900mA |
| 작동 전류(일반) | 2600mA | 3500mA | 3500mA | 6000mA | 10500mA |
| LD 역전압 | 2.0V | 2.0V | 2.0V | 2.0V | 2.0V |
| 작동 전압 | 2.0V | 2.0V | 2.2V | 2.0V | 2.0V |
| 슬로프 효율성 | 1.1W/A | 1.1W/A | 1.0W/A | 1.05W/A | 1.15W/A |
| 수평 빔 발산 | 8도 | 8도 | 12도 | 8도 | 10도 |
| 수직 빔 발산 | 35도 | 35도 | 40도 | 35도 | 38도 |
| 편광 | 테 | 테 | 테 | 테 | 테 |
| 작동 온도 | 0-+55°C | 0-+55°C | +10-+50℃ | +15-+30℃ | +15-+35°C |
| 보관 온도 | +15-+30°C | +15-+35°C | -40-+85℃ | 0-+55℃ | -20~+80°C |
| 부품 번호 | STC-MLD-980-50 | STC-MLD-980-500 | STC-MLD-980-3000 | |
| 전력(mW) | 50 | 500 | 3000 | |
| 패키지 | TO-18 | TO-5 | C-마운트 | |
| 피크 파장(nm) | 980±10 | 980±10 | 980±5 | |
| 임계값 전류(일반) | 25mA | 150mA | 700mA | |
| 작동 전류(일반) | 120mA | 850mA | 3300mA | |
| LD 역전압 | 2.0V | 2.0V | 2.0V | |
| 작동 전압 | 2.0V | 2.0V | 2.0V | |
| 슬로프 효율성 | 0.45W/A | 0.9W/A | 1W/A | |
| 수평 빔 발산 | 25도 | 10도 | 8도 | |
| 수직 빔 발산 | 35도 | 48도 | 35도 | |
| 편광 | 테 | 테 | 테 | |
| 작동 온도 | +10-+40℃ | +10-+40℃ | +15-+30℃ | |
| 보관 온도 | -40-+85℃ | -40-+85℃ | 0-+55℃ | |
