제품 상세 정보:
|
| 강조하다: | 장착되지 않은 단일 다이오드 발사기와 막대,다이오드 레이저로 포장된 막대기 및 배열,다이오드 칩 및 맨 막대 |
||
|---|---|---|---|

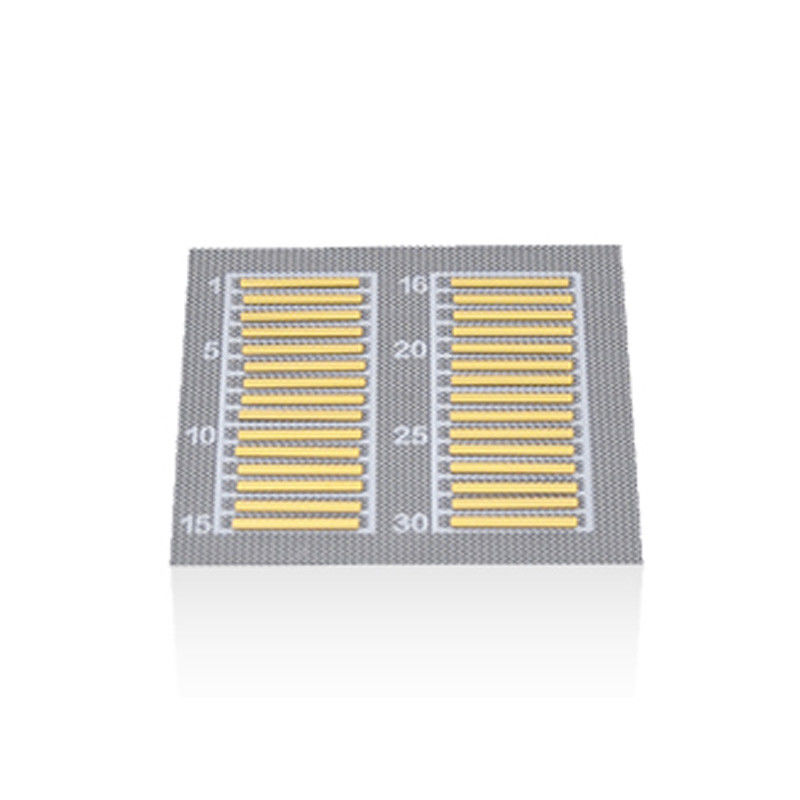

반도체 레이저는 오늘날 대부분의 산업용 레이저 중 하나입니다.직접 재료 가공이든 고체 레이저, 파이버 레이저 또는 디스크 레이저의 광학 펌핑이든 장착되지 않은 단일 이미터와 막대는 전기 에너지를 빛으로 초기 변환하는 핵심 구성 요소입니다.
우리는 1998년부터 반도체 웨이퍼 기술에 집중해 왔으며, 808~1064nm 사이의 파장에서 다중 모드 고출력을 제공합니다.
| 부품 번호 | 파장 | 출력 파워 | 이미 터 폭 | 캐비티 길이 | 너비 |
| STHT-CLDM-0808-0500-02 | 808±5nm | 500mW | 50µm | 600µm | 500µm |
| STHT-CLDM-0808-1000-02 | 808±5nm | 1W | 100µm | 900µm | 500µm |
| STHT-CLDM-0808-2000-02 | 808±5nm | 2W | 100/150µm | 1500/1000µm | 500µm |
| STHT-CLDM-0980-0500-02 | 980±10nm | 500mW | 50µm | 600µm | 500µm |
| STHT-CLDM-0980-1000-02 | 980±10nm | 1W | 100µm | 900µm | 500µm |
| STHT-CLDM-0980-2000-02 | 980±10nm | 2W | 150µm | 1000µm | 500µm |
| 마운트되지 않은 막대 | 파장 | 출력 파워 | 작동 모드 | 필 팩터 | 단일 이미터 수 |
| STHT-LDAC1-0808-0020 | 808±5nm | 20W | CW | 20% | 19 |
| STHT-LDAC1-0808-0040 | 808±5nm | 40W | CW | 30% | 19 |
| STHT-LDAQ1-0808-0100 | 808±5nm | 100W | QCW | 87% | 100 |
| STHT-LDAQ1-0808-0200 | 808±5nm | 200W | QCW | 71% | 58 |

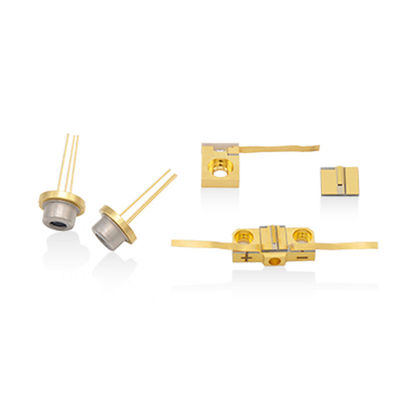

LDM 시리즈 패키지 단일 이미터는 Quantum-well epitaxy 및 릿지 도파관 구조 설계를 기반으로 하는 Fabry-Perot 공동 반도체 레이저입니다.Sintec 패키지 단일 이미터는 뛰어난 신뢰성과 성능을 제공합니다.
| 부품 번호 | 파장
nm |
출력 전력(20°C) | 작동 전류 | 작동 전압 | 패키지 |
| STHT-LDM-0635-500m | 635 | 500mW | ≤1.35A | ≤2.3V | C-마운트 / TO3 |
| STHT-LDM-0650-300m | 650 | 300mW | ≤1.0A | ≤2.3V | C-마운트 / TO3 |
| STHT-LDM-0670-300m | 670 | 300mW | ≤1.0A | ≤2.3V | C-마운트 / TO3 |
| STHT-LDM-0808-200m | 808 | 200mW | ≤220mA | ≤2.0V | TO56 |
| STHT-LDM-0808-300m | 808 | 300mW | ≤330mA | ≤2.0V | TO56 |
| STHT-LDM-0808-500m | 808 | 500mW | ≤560mA | ≤2.0V | TO9 |
| STHT-LDM-0808-001W | 808 | 1W | ≤1.24A | ≤2.0V | TO9 |
| STHT-LDM-0808-002W | 808 | 2W | ≤2.1A | ≤2.0V | CoS/F-마운트/C-마운트 |
| STHT-LDM-0808-003W | 808 | 3W | ≤3.3A | ≤2.0V | CoS/ F-마운트/ C-마운트 |
| STHT-LDM-0808-005W | 808 | 5W | ≤5.5A | ≤2.0V | CoS/ F-마운트/ C-마운트 |
| STHT-LDMP-0808-007W | 808 | 7W(밀리초 펄스) | ≤7.8A | ≤3.0V | TO56 |
| STHT-LDM-0808-008W | 808 | 8W | ≤10A | ≤2.0V | CoS/ F-마운트/ C-마운트 |
| STHT-LDM-0830-001W | 830 | 1W | ≤1.3A | ≤2.0V | CoS/C-마운트 |
| STHT-LDMP-0830-005W | 830 | 5W(밀리초 펄스) | ≤5.30A | ≤3.0V | TO56 |
| STHT-LDM-0915-010W | 915 | 10W | ≤11A | ≤2.2V | CoS/ F-마운트 |
| STHT-LDM-0940-003W | 940 | 3W | ≤3.2A | ≤2.0V | CoS/ F-마운트/ C-마운트 |
| STHT-LDM-0980-500m | 980 | 500mW | ≤700mA | ≤2.0V | TO9 |
| STHT-LDM-0980-001W | 980 | 1W | ≤1.3A | ≤2.0V | TO9 |
| STHT-LDM-0980-002W | 980 | 2W | ≤2.3A | ≤2.0V | CoS/C-마운트 |
| STHT-LDM-0980-003W | 980 | 3W | ≤3.6A | ≤2.0V | CoS/C-마운트 |
| STHLDMP-980-005W | 980 | 5W(밀리초 펄스) | ≤5.8A | ≤3.0V | TO56 |
LDA 시리즈 고전력 패키지 바는 OEM 고객에게 펌핑, 산업, 의료 및 응용 분야를 위해 최대 킬로와트까지 확장 가능한 전력을 제공합니다.패키징된 레이저 바는 최적화된 빛과 재료 통합을 위해 적층, 선형 또는 수직 확장을 통해 밝기를 향상하도록 구성할 수 있습니다.LDA 시리즈 제공:
| 포장 바 | 중심 파장 | 출력 파워 | 작동 모드 | 냉각 |
| STHT-LDAC1-0808-020W | 808nm | 20W | CW | 전도 냉각 |
| STHT-LDAC1-0808-040W | 808nm | 40W | CW | 전도 냉각 |
| STHT-LDAC1-0808-060W | 808nm | 60W | CW | 전도 냉각 |
| STHT-LDAC1-09xx-060W | 9xxnm | 60W | CW | 전도 냉각 |
| STHT-LDAC1-1064-040W | 1064nm | 40W | CW | 전도 냉각 |
| STHT-LDAC1-0808-040W | 808nm | 40W | CW | 마이크로채널 냉각 |
| STHT-LDAC1-0808-060W | 808nm | 60W | CW | 마이크로채널 냉각 |
| STHT-LDAC1-0808-100W | 808nm | 100W | CW | 마이크로채널 냉각 |
| STHT-LDAC1-09xx-060W | 9xxnm | 60W | CW | 마이크로채널 냉각 |
| STHT-LDAC1-1064-040W | 1064nm | 40W | CW | 마이크로채널 냉각 |
| STHT-LDAQ1-0808-100W | 808nm | 100W | QCW | 전도 냉각 |
| STHT-LDAQ1-0808-200W | 808nm | 200W | QCW | 전도 냉각 |
| STHT-LDAQ1-0808-300W | 808nm | 300W | QCW | 전도 냉각 |
| 수직 배열 | 중심 파장 | 막대당 전력 | 작동 모드 | 냉각 |
| STHT-LDAC2-0808-xxx | 808nm | 40-100W | CW | 마이크로채널 냉각 |
| STHT-LDAC2-09xx-xxx | 9xxnm | 40-100W | CW | 마이크로채널 냉각 |
| STHT-LDAC2-1064-040W | 1064nm | 40W | CW | 마이크로채널 냉각 |
| STHT-LDAQ2-0808-xxx | 808nm | 100-300W | QCW | 전도 냉각 |
| STHT-LDAQ2-0940-xxx | 940nm | 100-200W | QCW | 전도 냉각 |
| 수평 배열 | 중심 파장 | 막대당 전력 | 작동 모드 | 냉각 |
| STHT-LDAC3-0808-xxx | 808nm | 40-100W | CW | 마이크로채널 냉각 |
| STHT-LDAC3-09xx-xxx | 9xxnm | 40-100W | CW | 마이크로채널 냉각 |
| STHT-LDAC3-1064-040W | 1064nm | 40W | CW | 마이크로채널 냉각 |
| STHT-LDAC3-0808-xxx | 808nm | 40-100W | CW | 매크로채널 냉각 |
| STHT-LDAC3-09xx-xxx | 9xxnm | 40-100W | CW | 매크로채널 냉각 |
| STHT-LDAC3-1064-040W | 1064nm | 40W | CW | 매크로채널 냉각 |
| STHT-LDAQ3-0808-xxx | 808nm | 100-300W | QCW | 매크로채널 냉각 |
| STHT-LDAQ3-0940-xxx | 940nm | 100-200W | QCW | 매크로채널 냉각 |

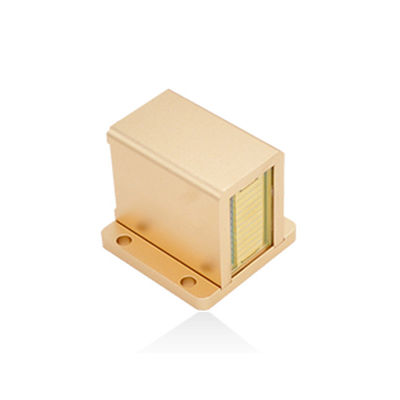

제모 용도로 특별히 설계된 수직 어레이는 최대 10개의 패키지 레이저 바를 쌓아서 고출력 다이오드 레이저 어셈블리를 형성할 수 있습니다.이러한 각 레이저 바는 CW 모드에서 개별적으로 최대 100와트를 제공합니다.레이저 바 사이의 작은 간격은 모듈이 어레이에서 최대 밝기를 얻도록 하여 모듈이 고효율로 작동할 수 있도록 합니다.
| 부품 번호 | STHT-LDAQ2-0808-300 | STHT-LDAQ2-0808-500 | STHT-LDAQ2-0808-800 | STHT-LDAQ2-0808-1000 |
| 작동 모드 | QCW | QCW | QCW | QCW |
| 중심 파장 nm | 808±10 | 808±10 | 808±10 | 808±10 |
| 출력 전력 W | 300 | 500 | 800 | 1000 |
| 막대 번호 | 5/ 6 | 10 | 8 | 10 |
| 작동 전류 A | ≤50 | ≤50 | ≤100 | ≤100 |
| 작동 전압 V/bar | ≤2 | ≤2 | ≤2 | ≤2 |
| 펄스 폭 ms | ≤400 | ≤400 | ≤200 | ≤200 |
| 듀티 사이클 % | ≤40 | ≤40 | ≤20 | ≤20 |
| 바 피치 mm | 2 | 2 | 2.8 | 2.8 |
| 방출 면적 mm | 10×11 | 10×19.5 | 10x20 | 10x25.5 |
| 운영 임시 직원.℃ | 15～35 | 15～35 | 15～35 | 15～35 |
| 보관 온도℃ | -10～50 | -10～50 | -10～50 | -10～50 |
| 유량 L/min | >4 | >4 | >4 | >4 |
