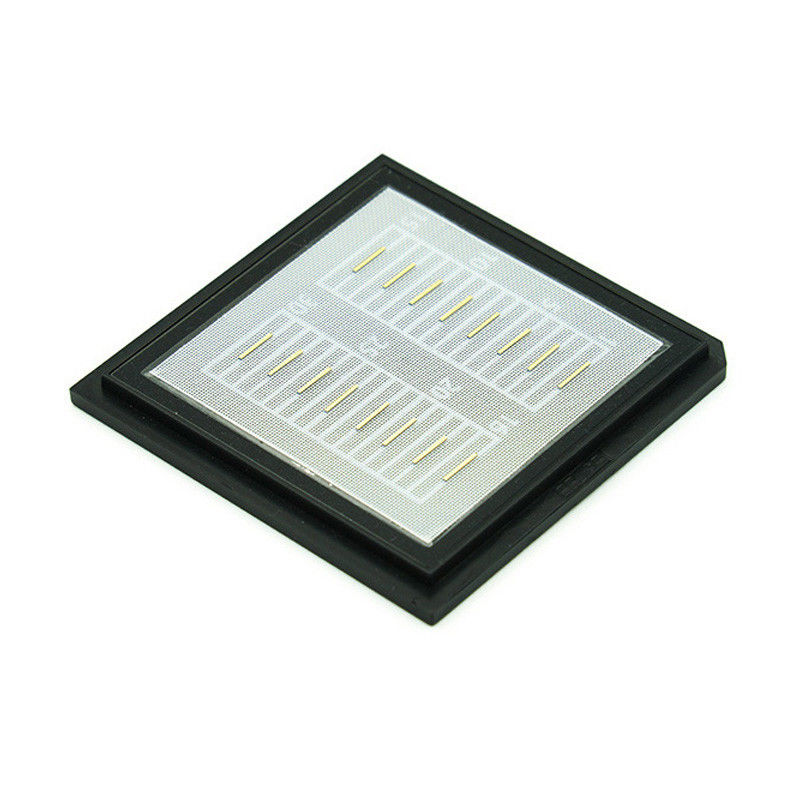

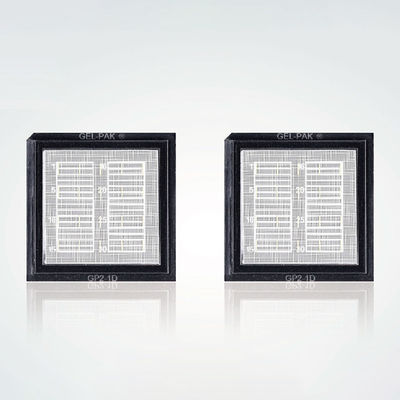

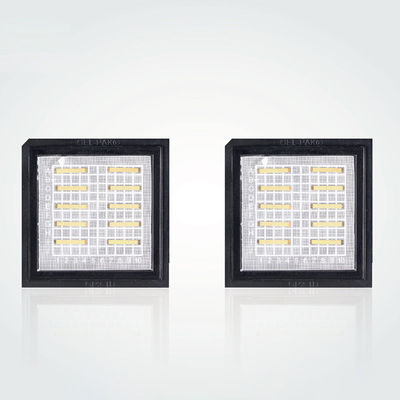

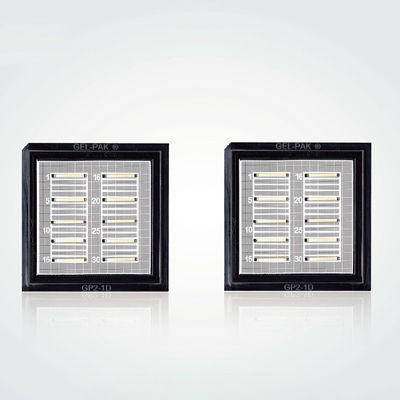

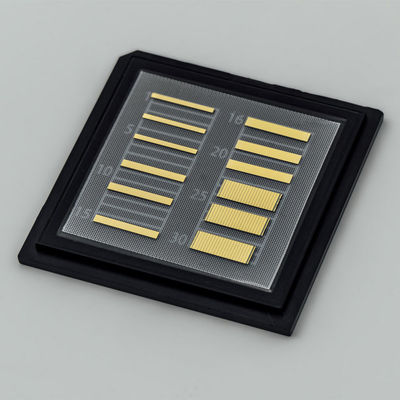

808nm 레이저 다이오드 칩

808nm 레이저 다이오드 칩
808nm 레이저 다이오드 칩 808nm 레이저 다이오드 칩 808nm 레이저 다이오드 칩 808nm 레이저 다이오드 칩 808nm 레이저 다이오드 칩

큰 이미지 :  808nm 레이저 다이오드 칩

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Sintec Optronics
인증: CE ISO
모델 번호: STD 시리즈
결제 및 배송 조건:
배달 시간: 주식
지불 조건: 은행을 통한 T/T
접촉

808nm 레이저 다이오드 칩

설명
서비스: 온라인 서비스 적용: 의학, 산업, 등.
빔 직경: 1-10mm 빔 확산: 0.2-2mrad
빔 품질: M2<1.2 수명: >10000h
동작 전류: 0.5-10A 작동 온도: -10C-50C
동작 전압: 3-5v 출력 전력: 1mW-100W
패키지: 티오-캔, 나비, 기타 등등. 편광: 수직 또는 수평
출력 안정도: <1> 저장 온도: -40C-85C
종류: 다이오드 레이저 사고 방식: 405nm-1550nm
강조하다:

레이저 다이오드 칩

,

다이오드 칩

,

다이오드 레이저 바

808nm ~ 976nm 다이오드 레이저 칩, 바 및 스택



1. STD 시리즈 다이오드 레이저 칩 및 바

특징:

  • 고출력

  • 높은 전기-광 변환 효율

  • 고휘도

  • 높은 신뢰성

기술적 이점:

  • 고효율 에피택셜 구조 설계

  • 고품질 에피택셜 재료 성장

  • 캐비티 표면을 위한 특수 패시베이션 방법

부품 번호 파장 힘 작동 전류/전압 주목
STD-UMC-100-808-TE-6-4.0 808nm 6W 5.7A/1.75V CW 단일 칩
STD-UMC-190-808-TE-10-4.0 808nm 10W 9.5A/1,75 CW 단일 칩
STD-UMC-190-808-TE-12-4.0 808nm 12W 10.5A/1.75V CW 단일 칩
STD-UMC-100-915-TE-12-4.5 915nm 12W 10.5A/1.62V CW 단일 칩
STD-UMC-160-915-TE-18-5.0 915nm 18W 17.5A/1.65V CW 단일 칩
STD-UMC-190-915-TE-22-5.0 915nm 22W 20.0A/1.68V CW 단일 칩
STD-UMC-230-915-TE-25-5.0 915nm 25W 24.5A/1.70V CW 단일 칩
STD-UMC-100-945-TE-12-4.5 945nm 12W 11.5A/1.70V CW 단일 칩
STD-UMC-160-945-TE-18-5.0 945nm 18W 17.5A/1.70V CW 단일 칩
STD-UMC-190-945-TE-22-5.0 945nm 22W 21.5A/1.70V CW 단일 칩
STD-UMC-230-945-TE-25-5.0 945nm 25W 25.0A/1.70V CW 단일 칩
STD-UMC-100-975-TE-12-4.5 975nm 12W 12.5A/1.52V CW 단일 칩
STD-UMC-100-975-TE-15-4.5 975nm 15W 16.0A/1.55V CW 단일 칩
STD-UMC-190-975-TE-22-5.0 975nm 22W 23.5A/1.55V CW 단일 칩
STD-UMC-230-975-TE-25-5.0 975nm 25W 27.0A/1.55V CW 단일 칩
STD-UMC-230-975-TE-30-5.5 975nm 30W 33.0A/1.55V CW 단일 칩
STD-UMB-30-19-808-TE-50-1.5 808nm 50W 42.0A/1.80V CW 바
STD-UMB-50-47-808-TE-100-1.5 808nm 100W 92.0A/1.80V CW 바
STD-UMB-50-47-940-TE-120-2.0 940nm 120W 115A/1.65V CW 바
STD-UMB-50-47-976-TE-200-4.0 976nm 200W 195A/1.55V CW 바
STD-UMB-75-37-808-TE-300-1.5 808nm 300W 250A/2.00V QCW 바

2. 펌프 모듈 및 스택

  • AuSn 하드 솔더 패키징 구조

  • 높은 듀티 사이클, 높은 에너지 밀도

  • 여과수, 대체 냉각 유체

  • 작은 피치, 컴팩트한 사이즈

  • 밀봉 밴드 광학 도파관 조립 옵션

  • 선택적 빠른 시준

  • 레이저 펌핑, 제모 등에 사용

2.1 펌프 모듈

부품 번호 구조 레이저 파워 레이저 파장
STD-HS12 매크로 채널 스택 600W-16500W 760nm-1100nm
STD-GS20 전도 냉각 스택 4000W-1000W 760nm-1100nm
STD-L5 매크로 채널 수평 스택 300W-3000W 760nm-1100nm
STD-E27 매크로 채널 스택 4000W-10000W 760nm-1100nm
성병-마 마이크로 채널 스택 2500W-15000W 760nm-1100nm
STD-HM7 전체 마이크로 채널 스택 700W-3500W 760nm-1100nm

(1) 매크로 채널 스택 STD-HS12

  • AuSn 하드 솔더 패키징 구조

  • 높은 듀티 사이클, 높은 에너지 밀도

  • 여과수, 대체 냉각 유체

  • 작은 피치, 컴팩트한 크기

  • 밀봉 밴드 광학 도파관 조립 옵션

  • 선택적 빠른 시준

  • 레이저 펌핑, 제모 등에 사용

파장 760-1100nm
피크 전력, W 600 1200 7200 10000 16500
작동 모드 QCW
작동 전류, A 50 95 550 450 450
최대 듀티 사이클, % 25 15 5 1 0.4
막대 수 12 12 12 20 33까지
바 투 바 피치, mm 1.2 1.2 1.2 0.93 0.4
전기/광 변환 효율, % 58 최대 60 56 56 56
빠른 축 발산 FWHM, deg 35, 선택적 FAC<4 35
느린 축 발산 FWHM.도 10
치수, mm 28.6x24x11.5mm

일반적인 펄스 에너지:

펄스 폭 주파수(Hz) 웁
1 2 삼 4 5 6 7 8 9 10
10ms 13 13 12.7 12.75 13 12.7 13 13 12.9 12.9 95A
20ms 21 21 21.7 21.5 21.4 21.7 21 21.4 20 20.9 85A
30ms 31 31.5 32 32 - - - - - - 60A
40ms 43 41 42 - - - - - - - 60A
50ms 53 51 - - - - - - - - -
60ms 61 59.5 - - - - - - - - -
70ms 70 - - - - - - - - - -
80ms 50 - - - - - - - - - -
90ms 54 - - - - - - - - - -
100ms 60 - - - - - - - - - -

비고: 냉각수: T 25deg, 유속 4.5-5.0L/min

(2) 전도 냉각 스택 STD-GS20

  • AuSn 하드 솔더 패키징 구조

  • 높은 전력 밀도

  • 선택적 빠른 축 시준

  • 작은 피치, 컴팩트한 크기

  • 씰 보호 옵션

  • 단일 어레이의 다중 파장

  • 레이저 펌핑, 제모 등에 사용

파장 760-1100nm
피크 전력, W 4000 6000 10000
작동 모드 QCW QCW QCW
작동 전류, A 200 280 450
최대 듀티 사이클, % 1.2 1 0.4
펄스 폭, 우리 최대 1000 600 200
막대 수 20
바 투 바 피치, mm 0.73
전기/광 변환 효율, % 52 56 58
빠른 축 발산 FWHM, deg 35, 선택적 FAC < 4
느린 축 발산 FWHM.도 10
치수, mm 37.5x10x9

(3) 매크로 채널 수평 스택 STD-L5

  • AuSn 하드 솔더 패키징 구조

  • 높은 전력 밀도

  • 접점 크기

  • 펌핑에 사용

파장 760-1100nm
피크 전력, W 300 1500 3000
작동 모드 CW QCW QCW
작동 전류, A 55 280 550
막대 수 5
바 투 바 피치, mm 0.73
전기/광 변환 효율, % 56 56 58
빠른 축 발산 FWHM, deg 35
느린 축 발산 FWHM.도 10
치수, mm 70x14x10

(4) 매크로 채널 스택 STD-E27

  • AuSn 하드 솔더 패키징 구조

  • 높은 전력 밀도

  • 선택적 빠른 축 시준

  • 작은 피치, 컴팩트한 크기

  • 씰 보호 옵션

  • 단일 어레이의 다중 파장

  • 레이저 펌핑에 사용

파장 760-1100nm
피크 전력, W 4000 6000 10000
작동 모드 QCW QCW QCW
작동 전류, A 200 280 450
최대 듀티 사이클, % 8 5 0.4
펄스 폭, 우리 최대 1000 600 200
막대 수 20
바 투 바 피치, mm 2.21
전기/광 변환 효율, % 52 56 58
빠른 축 발산 FWHM, deg 35, 선택적 FAC < 4
느린 축 발산 FWHM.도 10
치수, mm 37.5x12x13.4

(5) 전체 마이크로 채널 스택 STD-HM7

  • AuSn 하드 솔더 패키징 구조

  • 높은 전력 밀도

  • 좁은 스펙트럼

  • 여과수, 대체 냉각 유체

  • 레이저 펌핑 및 제모에 사용

파장 760-1100nm
피크 전력, W 700 2100년 3500
작동 모드 QCW QCW QCW
작동 전류, A 100 280 450
최대 듀티 사이클, % 40 8 4
펄스 폭, 우리 최대 1000 600 200
막대 수 7
바 투 바 피치, mm 2.0
전기/광 변환 효율, % 60 56 58
빠른 축 발산 FWHM, deg 35
느린 축 발산 FWHM.도 10
치수, mm 30x13x4.95

2.2 제모용 스택

부품 번호 구조 레이저 파워 레이저 파장
STD-HH05 매크로 채널 스택 300W/500W 760nm-1100nm
STD-HL07 매크로 채널 스택 300W-700W 760nm-1100nm
STD-HS12 매크로 채널 스택 600W-1200W 760nm-1100nm

(1) 매크로 채널 스택 STD-HH05

  • AuSn 하드 솔더 패키징 구조

  • 긴 펄스 폭 작동에 적합

  • 여과수, 대체 냉각 유체

  • 씰 보호

  • 높은 듀티 사이클

  • 제모 및 레이저 펌핑에 사용

일반 사양

파장 760-1100nm
피크 전력, W 300 500
작동 모드 QCW QCW
작동 전류, A 95 95
최대 듀티 사이클, % 20 10
펄스 폭, 우리 200 100
막대 수 삼 5
바 투 바 피치, mm 5 2.9
전기/광 변환 효율, % 58 58
빠른 축 발산 FWHM, deg 35
느린 축 발산 FWHM.도 10
치수, mm 42x25.27x20

작동 조건

  STD-HH05-808 STD-HH03-300-808
막대당 피크 전력, W 100 80 60 100
작동 전류, A 95 80 65 95
펄스 폭, ms 최대주파수, Hz
10 30 40 40 40
20 10 15 20 20
30 10 12 13 13
40 10 10 10 10
50 5 6 8 8
60 4 5 6 6
80 삼 4 5 4
100 2 삼 4 2
200 - 1 2 1
400 - - 1 -

(2) 매크로 채널 스택 STD-HL07

  • AuSn 하드 솔더 패키징 구조

  • 긴 펄스 폭 작동에 적합

  • 여과수, 대체 냉각 유체

  • 씰 보호

  • 높은 듀티 사이클

  • 제모 및 레이저 펌핑에 사용

일반 사양

파장 760-1100nm
피크 전력, W 300 500 600 700
작동 모드 QCW QCW QCW QCW
작동 전류, A 50 50 95 95
최대 듀티 사이클, % 40 40 10 10
펄스 폭, 우리 최대 400 최대 400 100 100
막대 수 60 10 6 7
바 투 바 피치, mm 2.2 2.2 3.4 2.9
전기/광 변환 효율, % 58 58 58 58
빠른 축 발산 FWHM, deg 35
느린 축 발산 FWHM.도 10
치수, mm 39x40x36

작동 조건

  STD-HL06-600-808
STD-HL07-700-808		 STD-HL06-300-808
STD-HL10-500-808
막대당 피크 전력, W 100 80 60 50
작동 전류, A 95 80 65 50
펄스 폭, ms 최대주파수, Hz
10 30 40 40 440
20 10 15 20 20
30 10 12 13 13
40 10 10 10 10
50 5 6 8 8
60 4 5 6 6
80 삼 4 5 5
100 2 삼 4 4
200 - 1 2 2
400 - - 1 1

(3) 매크로 채널 스택 STD-HS12

  • AuSn 하드 솔더 패키징 구조

  • 높은 듀티 사이클, 높은 에너지 밀도

  • 여과수, 대체 냉각 유체

  • 작은 피치, 컴팩트한 크기

  • 밀봉 밴드 광학 도파관 어셈블리 옵션

  • 선택적 빠른 축 시준

  • 제모 및 레이저 펌핑에 사용

파장 760-1100nm
피크 전력, W 600 1200 7200 10000 16500
작동 모드 QCW
작동 전류, A 50 95 550 450 450
최대 듀티 사이클, % 25 15 5 1 0.4
펄스 폭, 우리 25 10 0.6 0.4 0.2
막대 수 12 12 12 20 33까지
바 투 바 피치, mm 1.2 1.2 1.2 0.73 0.4
전기/광 변환 효율, % 58 최대 60 56 56 56
빠른 축 발산 FWHM, deg 35, 선택적 FAC<4 35
느린 축 발산 FWHM.도 10
치수, mm 28.6x24x11.5mm

STD-HS12-1200-808 일반 펄스 에너지(J/cm2):

펄스 폭 주파수(Hz) 웁
1 2 삼 4 5 6 7 8 9 10
10ms 13 13 12.7 12.75 13 12.7 13 13 12.9 12.9 95A
20ms 21 21 21.7 21.5 21.4 21.7 21 21.4 20 20.9 85A
30ms 31 31.5 32 32 - - - - - - 60A
40ms 43 41 42 - - - - - - - 60A
50ms 53 51 - - - - - - - - -
60ms 61 59.5 - - - - - - - - -
70ms 70 - - - - - - - - - -
80ms 50 - - - - - - - - - -
90ms 54 - - - - - - - - - -
100ms 60 - - - - - - - - - -

비고: 냉각수: T 25deg, 유속 4.5-5.0L/min
