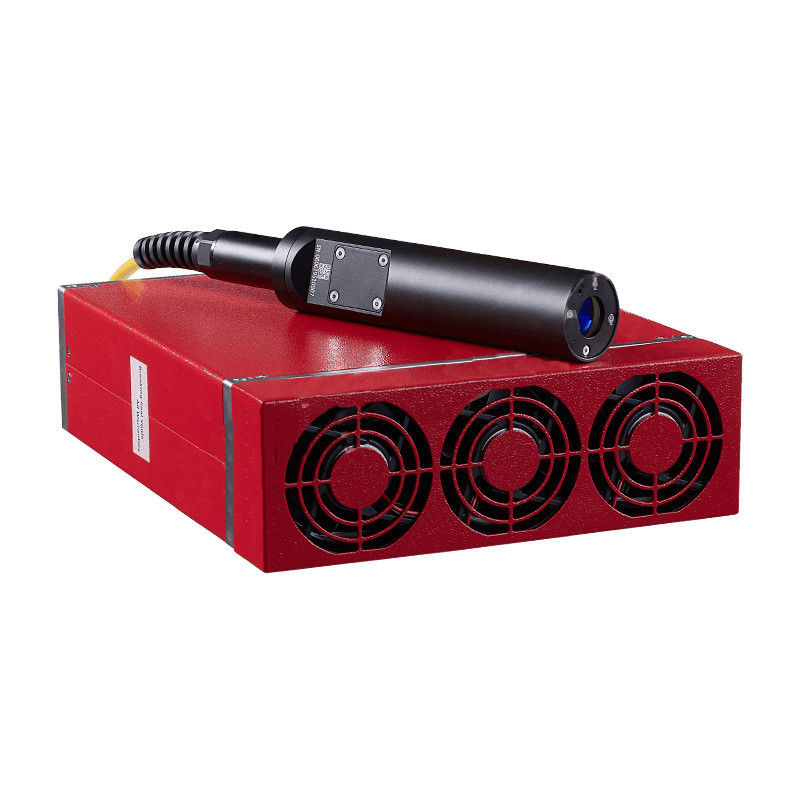

STJ-LP-Series Fiber Lasers는 MOPA(Master Oscillator Power Amplifier) 구조, 종자광으로 다이오드 레이저, Fiber 기반 전력 증폭을 채택합니다.이 레이저는 펄스 폭과 주파수의 독립 조정을 통합하여 일정한 펄스 에너지 출력을 보장하여 고출력 레이저 소스와 높은 마킹 속도의 요구 사항에 대한 우수한 결합 솔루션을 제공합니다.
색상 형성에 상당한 영향을 미치는 매우 유연한 펄스 폭 및 주파수 조정은 스테인리스 스틸에 색상 또는 은색 광택 마킹을 가능하게 합니다.
특징:
신청:
기술 사양:
| 모델 | STJ-LP-20 | STJ-LP-30 | STJ-LP-60 | STJ-LP-100 |
| M2 | <1.3 | <1.8 | ||
| 출력 케이블 길이(m) | 2 | 삼 | ||
| 평균 출력 전력(W) | >20 | > 30 | >60 | >100 |
| 최대 펄스 에너지(mJ) | 0.8 | 1.2 | ||
| 최대 전력(kHz)에서의 펄스 반복률 | 25~400 | 37 ~400 | 50~400 | 83~400 |
| 펄스 반복률(kHz) | 1~400 | |||
| 펄스 폭(ns) | 200 | 250 | ||
| 출력 전력 안정성(%) | <5 | |||
| 냉각 | 공기 | |||
| 전원 공급 장치(V) | 24 | |||
| 전류(A) | <8 | < 10 | <15 | <20 |
| 최대 소비 전력(W) | 120 | 140 | 300 | 450 |
| 중심파장(nm) | 1064 | |||
| 펄스 폭 @3dB(ns) | <15 | |||
| 편광 | 무작위의 | |||
| 고반사 저항 | 예 | |||
| 빔 직경(mm) | 7±0.5 | 6±0.5 | ||
| 전력 범위(%) | 0~100 | |||
| 작동 온도(°C) | 0~40 | |||
| 보관 온도(°C) | -10~60 | |||
| 무게(kg) | 8 | 10 | 13.4 | |
| 크기(mm) | 레이저: 315×220×103, 아이솔레이터: 42.5x42.4x262.5 | 315×275×99 | 337×278×120 | |

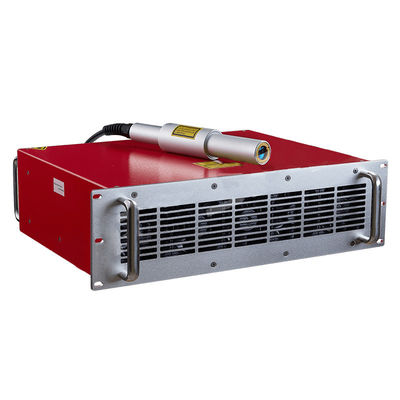

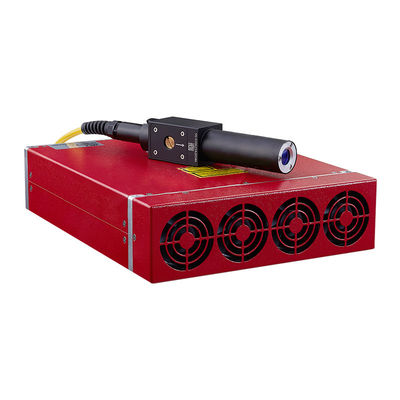

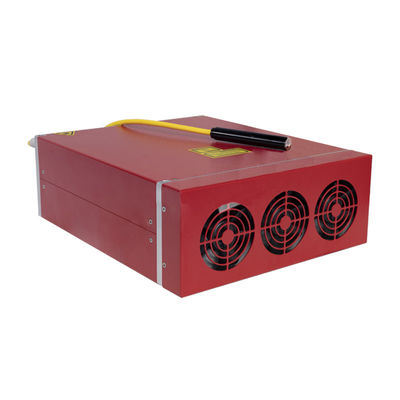

STJ-M7 시리즈 고출력 펄스 파이버 레이저는 마스터 발진기 전력 증폭기(MOPA) 구성을 사용하고 뛰어난 레이저 성능과 높은 수준의 시간 펄스 형성 제어 가능성을 보여줍니다.Q-스위칭 기술과 비교할 때, MOPA 구성에서 PRF(펄스 반복 주파수)와 펄스 폭을 독립적으로 제어할 수 있으며, 위 매개변수의 다양한 조합을 조정하여 레이저의 피크 출력을 잘 유지할 수 있습니다.이 레이저는 Q-switch가 제한하는 더 많은 재료 가공에 적합합니다.더 높은 출력 전력은 특히 고속 마킹 응용 분야에서 이점을 제공합니다.
애플리케이션 이점
| 제품 번호 | STJ-M7-20-SR | STJ-M7-30-SR | |
| M2 | <1.3 | <1.3 | |
| 배송 케이블 길이 | 중 | 2 | 2 |
| 공칭 평균 출력 전력 | 승 | >20 | >30 |
| 최대 펄스 에너지 | mJ | 0.8 | 0.8 |
| 펄스 반복률 범위 | kHz | 1~4000 | 1 ~ 4000 |
| 펄스 기간 | NS | 2~350 | 2 ~ 350 |
| 출력 전력 안정성 | % | <5 | <5 |
| 냉각 방식 | 공기 | 공기 | |
| 공급 DC 전압(VDC) | V | 24 | 0.8 |
| 현재 소비 | ㅏ | <5 | <6 |
| 환경 공급 전류 | ㅏ | >5 | >6 |
| Power@20℃ | 승 | <120 | <144 |
| 중앙 방출 파장 | nm | 1064 | 1064 |
| 방출 대역폭@3dB | nm | <15 | <15 |
| 편광 | 무작위의 | 무작위의 | |
| 출력 빔 직경 | mm | 7±0.5 | 7±0.5 |
| 출력 전력 튜닝 범위 | % | 0~100 | 0 ~ 100 |
| 작동 온도 | ℃ | 0 ~40 | 0 ~ 40 |
| 보관 온도 | ℃ | -10~60 | -10 ~ 60 |
| 무게 | 킬로그램 | 4.4 | 4.5 |
| 크기(L×W×H) | mm | 245×200×65 | 245 × 200 × 65 |
| 제품 번호 | STJ-M7-60-L1-R | STJ-M7-80-L1-R | STJ-M7-100-L1-R | STJ-M7-120-L1-R | |
| M2 | <1.8 | <1.8 | <1.8 | <1.8 | |
| 배송 케이블 길이 | 중 | 삼 | 삼 | 삼 | 삼 |
| 공칭 평균 출력 전력 | 승 | >60 | >80 | >100 | >120 |
| 최대 펄스 에너지 | mJ | 1.5 | 2.0 | 1.5 | 1.5 |
| 펄스 반복률 범위 | kHz | 1 ~ 4000 | 1 ~ 4000 | 1 ~ 4000 | 1 ~ 4000 |
| 펄스 기간 | NS | 2~500 | 2~500 | 2~500 | 2~500 |
| 출력 전력 안정성 | % | <5 | <5 | <5 | <5 |
| 냉각 방식 | 공랭식 | 공랭식 | 공랭식 | 공랭식 | |
| 공급 DC 전압(VDC) | V | 48 | 48 | 48 | 48 |
| 현재 소비 | ㅏ | <6 | <7 | <8 | <9 |
| 환경 공급 전류 | ㅏ | >6 | >7 | >8 | >9 |
| Power@20℃ | 승 | <260 | <300 | <400 | <450 |
| 중앙 방출 파장 | nm | 1064 | 1064 | 1064 | 1064 |
| 방출 대역폭@3dB | nm | <15 | <15 | <15 | <15 |
| 편광 | 무작위의 | 무작위의 | 무작위의 | 무작위의 | |
| 출력 빔 직경 | mm | 7±0.5 | 7±0.5 | 7±0.5 | 7±0.5 |
| 출력 전력 튜닝 범위 | % | 0~100 | 0~100 | 0~100 | 0~100 |
| 작동 온도 | ℃ | 0 ~40 | 0 ~40 | 0 ~40 | 0 ~40 |
| 보관 온도 | ℃ | -10~60 | -10~60 | -10~60 | -10~60 |
| 북서 | 킬로그램 | 8.5 | 8.5 | 13.2 | 13.2 |
| 크기(L×W×H) | mm | 325 × 260 × 75 | 325 × 260 × 75 | 350 × 280 × 112 | 350 × 280 × 112 |
| 제품 번호 | STJ-M7-150-L1-R | STJ-M7-200-L1-R | |
| M2 | <1.8 | <1.8 | |
| 배송 케이블 길이 | 중 | 5 | 5 |
| 공칭 평균 출력 전력 | 승 | >150 | >200 |
| 최대 펄스 에너지 | mJ | 1.5 | 1.5 |
| 펄스 반복률 범위 | kHz | 1~4000 | 1~4000 |
| 펄스 기간 | NS | 4 ~ 500 | 8 ~ 500 |
| 출력 전력 안정성 | % | <5 | <5 |
| 냉각 방식 | 공랭식 | 공랭식 | |
| 공급 DC 전압(VDC) | V | 48 | 48 |
| 현재 소비 | ㅏ | <12 | <16 |
| 환경 공급 전류 | ㅏ | >12 | >16 |
| Power@20℃ | 승 | <600 | <800 |
| 중앙 방출 파장 | nm | 1064 | 1064 |
| 방출 대역폭@3dB | nm | <20 | <20 |
| 편광 | 무작위의 | 무작위의 | |
| 출력 빔 직경 | mm | 7±0.5 | 7±0.5 |
| 출력 전력 튜닝 범위 | % | 0~100 | 0~100 |
| 작동 온도 | ℃ | 0 ~ 40 | 0 ~ 40 |
| 보관 온도 | ℃ | -10~60 | -10~60 |
| 북서 | 킬로그램 | 24.8 | 24.8 |
| 크기(L×W×H) | mm | 430×351×133 | 430×351×133 |
