제품 상세 정보:
|
| 강조하다: | 레이저 다이오드,초광광 다이오드,광대역 광원 |
||
|---|---|---|---|
특징
신청서
부분 번호
| SBK | -XXX | -XX | -XX | -XX |
| 레이저 타입 | 파장 | 출력 전력 | 섬유 종류 | 커넥터 타입 |
| SLED 레이저 | 850: 850nm 1310: 1310nm 1550: 1550nm |
01: 1mW 02: 2mW ... 15: 15mW |
SM: 단일 모드 PM: 양극화 유지 |
FA: FC/APC A: SC/APC N0: 0 |

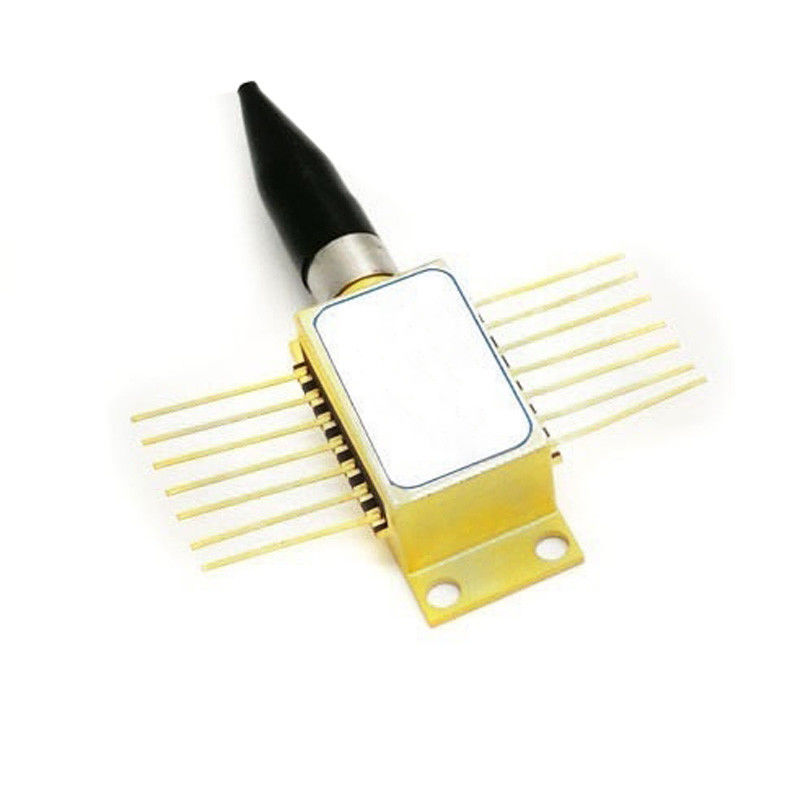

예를 들어: SBK-1550-02SM-FA: 1550nm SLED 레이저 2mW 출력 전력 및 FC/APC 커넥터와 SM 섬유).
예: SBK-1550-02SM-FA의 세부 정보:
절대 최대 등급
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 참고문서 |
| 작동 전류 | ITH | - | 100 | 200 | mA | CW |
| 섬유 의 힘 | 직무장 | 1.0 | 2.0 | 2.5 | mW | CW, ITH=100mA |
| 3dB 대역폭 | Δλ | 35 | - | - | nm | CW |
| 중심 파장 | λc | 1530 | 1550 | 1570 | nm | CW |
| 스펙트럼 변조 | - | - | 0.1 | 0.2 | dB | - |
| 멸종 | 응급실 | - | 16 | - | dB | CW |
| TEC 전압 | VC | - | - | 3.5 | V | Tc =-45~+70°C |
| 열전지 저항 | 제1차 | 9.5 | 10 | 10.5 | KΩ | Tc = 25°C |
| 온도역 B 상수 | B | - | 3950 | - | K | - |

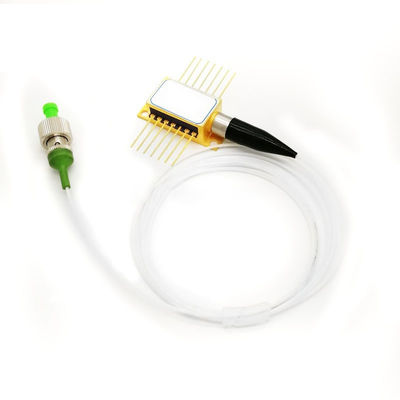

섬유 돼지 꼬리 사양:
| 매개 변수 | 설명 |
| 섬유 종류 | SMF-28e |
| 돼지 꼬리 종류 | 900μm 느슨 튜브 |
| 돼지 꼬리 길 | 10.0±0.1m |
| 커넥터 타입 | FC/APC |
패키지 도면 및 PIN-OUT 정의 (단위: mm):
크기는 mm입니다. 다른 것을 명시하지 않는 한 모든 크기는 ±0.2mm입니다. (단위: mm)
SBK 시리즈 광 광원은 반도체 초 방사선 다이오드 기술을 채택하여 광대역 스펙트럼을 출력하고 높은 출력 전력을 가지고 있습니다. 작동 파장은 O, S,C, l 및 기타 대역, 광섬유 감지 및 기타 응용 프로그램에 적합합니다.통신 인터페이스와 호스트 컴퓨터 소프트웨어가 제공 될 수 있습니다..
특징
적용
부분 번호
| SBK | -XXX | -XX | -XX | -X |
| 레이저 타입 | 파장 | 출력 전력 | 섬유 종류 | 전망 |
| SLED 레이저 | 850: 850nm 1310: 1310nm 1550: 1550nm |
01: 1mW 02: 2mW ... 15: 15mW |
SM: 단일 모드 PM: 양극화 유지 |

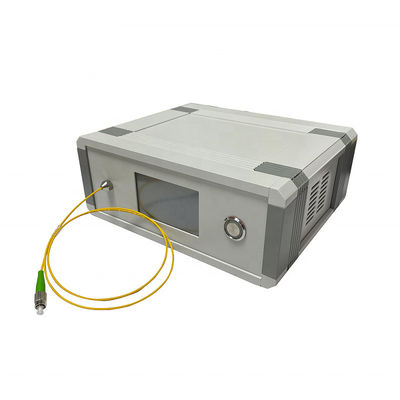

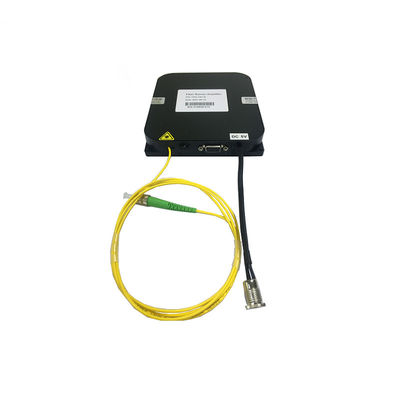

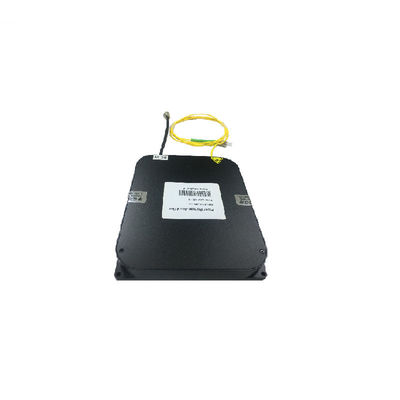

M: 모듈 B: 벤치 톱 |
| 매개 변수 | 단위 | 가치 | 참고: |
| 작동 파장 | nm | 850, 1310, 1550 | ±20 |
| 출력 전력 | mW | 5/10/15 | 사용자 정의 |
| 스펙트럼 전력 밀도 | dBm/nm | ≥ 25 | |
| 스펙트럼 파동 | dB | < 0.2 | |
| 단기적 안정성 | dB | ≤±0.02/15분 | |
| 장기적인 안정성 | dB | ≤±0.05/8시간 | |
| DOP | dB | ≤ 1 | |
| 섬유 연결 장치 | - | FC/APC | |
| 섬유 종류 | - | SMF-28e/PM 섬유 | |
| 차원 | 음 | 195W × 220D × 120H | 벤치 톱 |
| 125W × 150D × 20H | 모듈 | ||
| 전력 입력 | V | AC 110~240V | 벤치 톱 |
| DC 5V/4A | 모듈 | ||
| 통신 인터페이스 | - | DB9 여성 (RS232) | |
| 작동 온도 | °C | -20 ~ +65 | |
| 저장 온도 | °C | -40 ~ +85 |
전형적 특성 곡선:
